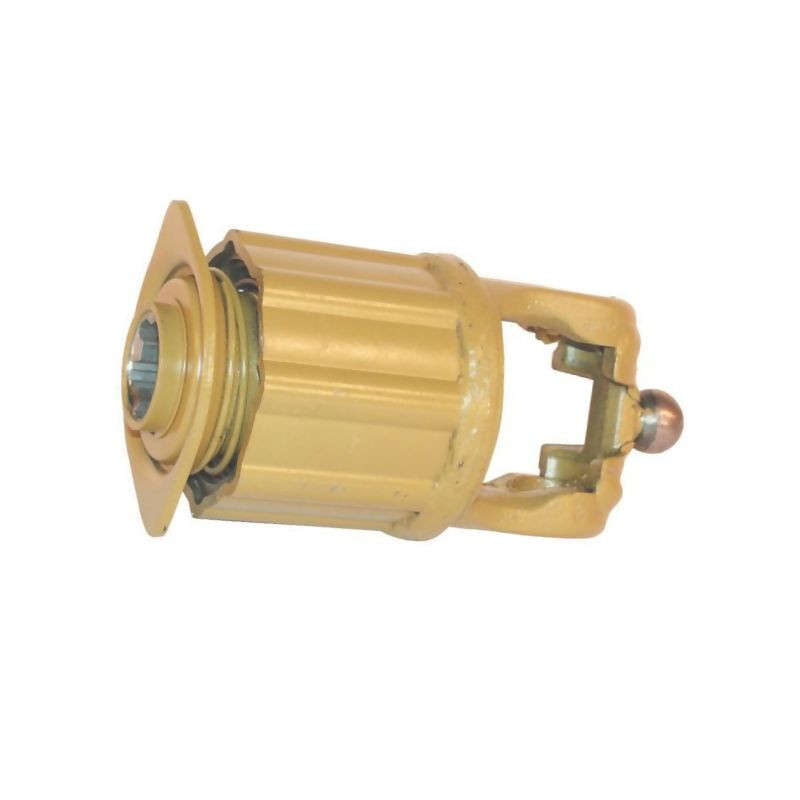

Sprzęgło gwiaździste serii 2380 K33B 800Nm 1⅜‘‘-6 L-74, krzyżak 27x75/24x91 Walterscheid 55.674.03, 1163740

Sprzęgło gwiaździste Walterscheid serii 2380 K33B – niezawodna ochrona układu napędowego

Prezentowane sprzęgło gwiazdowe marki Walterscheid, oznaczone numerem katalogowym 1163740 (oraz referencją dostawcy 55.674.03 / 556740380), to zaawansowany technicznie element układu przeniesienia mocy, zaprojektowany z myślą o wymagających warunkach pracy w rolnictwie. Produkt należy do serii 2380 i charakteryzuje się typem konstrukcyjnym K33B, co gwarantuje wysoką odporność na przeciążenia oraz stabilny transfer energii mechanicznej.

Kluczowym parametrem tego komponentu jest nominalny moment obrotowy wynoszący 800 Nm. Taka wartość zapewnia optymalny balans między sztywnością połączenia a zdolnością do tłumienia drgań i absorbowania szczytowych obciążeń, które nieuchronnie pojawiają się podczas pracy maszyn rolniczych na nierównym terenie lub przy zmiennym oporze materiału.

Specyfikacja techniczna i parametry przyłączeniowe

Dobór odpowiedniego sprzęgła wymaga precyzyjnego dopasowania do istniejącego wału kardana i mechanizmu napędzanego. Poniższe dane techniczne wynikają bezpośrednio z specyfikacji producenta i są kluczowe dla prawidłowej identyfikacji części:

• Producent: Walterscheid WOM
• Numer katalogowy: 1163740
• Referencja dostawcy: 556740380 (55.674.03)
• Seria: 2380
• Typ konstrukcyjny: K33B
• Nominalny moment obrotowy: 800 Nm
• Profil piasty wałka: 1 3/8" Z6 (1i3/8 Z6)
• Długość piasty: L-74
• Wymiary krzyżaka: 27x75 mm oraz 24x91 mm

Konstrukcja opiera się na sprawdzonej technologii połączeń gwiazdowych, które umożliwiają pracę w obu kierunkach obrotu. Jest to cecha istotna w przypadku maszyn, gdzie może dochodzić do chwilowych zmian kierunku sił lub konieczności cofania mechanizmu. Sprzęgło działa jako mechaniczny bezpiecznik – w przypadku nagłego zablokowania maszyny (np. przez gałąź w przetrząsaczu), element gwiazdowy ulega ścięciu lub odkształceniu w kontrolowany sposób, chroniąc droższe elementy skrzyni biegów, wału kardana czy silnika ciągnika przed zniszczeniem.

Zastosowanie w maszynach rolniczych

Sprzęgło Walterscheid 1163740 znajduje szerokie zastosowanie w agregatach współpracujących z ciągnikami rolniczymi poprzez wał odbioru mocy (WOM). Dzięki swojej wytrzymałości i specyfice pracy, jest dedykowane do urządzeń, które generują zmienne obciążenia dynamiczne. Do głównych grup maszyn kompatybilnych z tym modelem należą:

• Przetrząsacze siana: Urządzenia te pracują w trudnych warunkach, często napotykając na nierówności terenu i zmienną masę zielonki, co generuje duże wahania momentu obrotowego.
• Grabie rotacyjne: Mechanizmy grabiące wymagają płynnego przekazywania mocy przy jednoczesnej ochronie przed uderzeniami w przeszkody terenowe.
• Rozdzielacze silosowe: Maszyny te pracują z dużym oporem materiału (kiszonki), co czyni je szczególnie narażonymi na przeciążenia układu napędowego.

Wszystkie te aplikacje wymagają komponentu, który nie tylko przekaże moc 800 Nm, ale także skompensuje niewielkie niewspółosiowości wałów oraz zredukuje wibracje przenoszone na skrzynię przekładniową maszyny.

Dlaczego warto wybrać oryginalne sprzęgło Walterscheid?

Walterscheid to marka uznawana w branży motoryzacyjnej i rolniczej za synonim jakości i trwałości. Wybór oryginalnego produktu serii 2380 K33B zapewnia:

• Precyzyjne wykonanie: Wysoka dokładność obróbki profili Z6 gwarantuje pewne osadzenie na wale i brak luzów, które mogłyby prowadzić do szybszego zużycia.
• Odporność na warunki zewnętrzne: Materiały użyte do produkcji są odporne na korozję i działanie czynników atmosferycznych typowych dla pracy w polu.
• Łatwość serwisu: Konstrukcja umożliwia stosunkowo prostą wymianę elementu gwiazdowego w przypadku jego zużycia, bez konieczności demontażu całego układu napędowego.

Weryfikacja dopasowania przed zakupem

Aby mieć pewność, że sprzęgło będzie pasować do Twojej maszyny, przed finalizacją zamówienia należy zweryfikować kilka kluczowych elementów. Porównaj oznaczenia widoczne na Twoim obecnym sprzęgle lub wale napędowym z danymi produktu:

• Sprawdź, czy profil wałka to rzeczywiście 1 3/8" Z6 (sześć wypustów).
• Zmierz długość piasty – powinna wynosić ok. 74 mm (oznaczenie L-74).
• Zweryfikuj wymiary krzyżaka lub otworów montażowych: 27x75 mm oraz 24x91 mm.
• Upewnij się, że wymagany moment obrotowy Twojej maszyny nie przekracza nominalnych 800 Nm, dla których zaprojektowano ten model.

Prawidłowy dobór części zamiennych to podstawa bezpiecznej i efektywnej pracy w gospodarstwie. Sprzęgło gwiaździste Walterscheid 1163740 to inwestycja w długotrwałą bezawaryjność Twojego sprzętu rolniczego.
