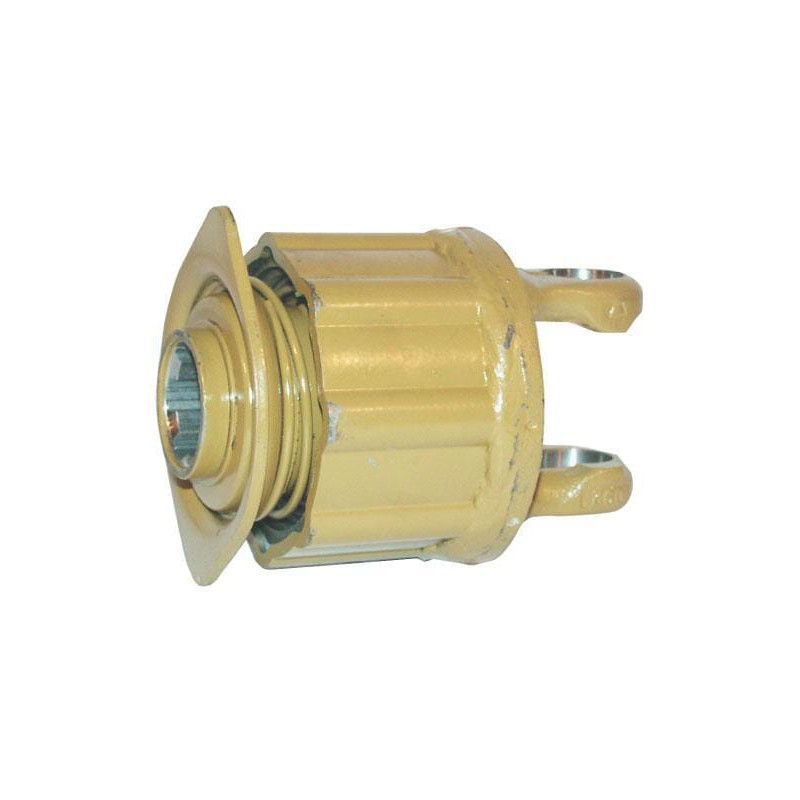

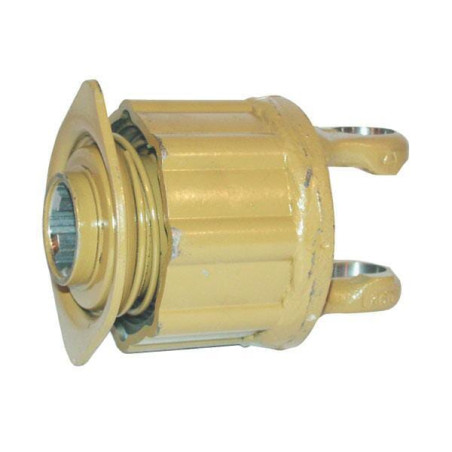

Sprzęgło gwiaździste serii 2300 K34B 1100Nm 1i⅜‘‘-6 L-93, krzyżaka 27x75 Walterscheid 55.204.03, 1348119

Sprzęgło gwiaździste Walterscheid K34B – niezawodność w przenoszeniu mocy

Prezentowane sprzęgło gwiazdowe marki Walterscheid WOM, oznaczone numerem katalogowym 1348119 (oraz kodem dostawcy 55.204.03), to zaawansowany technicznie element układu napędowego, zaprojektowany z myślą o wymagających warunkach pracy w rolnictwie i przemyśle. Produkt należy do serii 2300 i charakteryzuje się typem K34B, co określa jego specyficzną budowę oraz parametry wytrzymałościowe. Jest to kluczowy komponent zapewniający bezpieczne i elastyczne połączenie między źródłem napędu a maszyną roboczą, skutecznie amortyzując drgania i chroniąc przekładnie przed uszkodzeniami w wyniku nagłych obciążeń.

Główną cechą tego modelu jest zdolność do przenoszenia momentu obrotowego na poziomie 1100 Nm. Taka wydajność czyni go idealnym rozwiązaniem dla ciężkich maszyn rolniczych, takich jak duże przyczepy, rozrzutniki obornika, wozy paszowe czy maszyny do zbioru plonów, gdzie stabilność przekazu mocy jest warunkiem efektywnej pracy. Konstrukcja opiera się na sprawdzonym systemie krzyżaka, który zapewnia precyzyjne dopasowanie i długą żywotność nawet przy intensywnym użytkowaniu.

Kluczowe parametry techniczne i specyfikacja

Przy doborze odpowiedniego sprzęgła niezbędne jest dokładne zweryfikowanie wymiarów i parametrów technicznych, aby zapewnić pełną kompatybilność z istniejącym wałem kardana lub układem napędowym maszyny. Poniżej przedstawiamy szczegółowe dane techniczne produktu wynikające ze specyfikacji producenta:

• Producent: Walterscheid WOM
• Numer katalogowy (Reference): 1348119
• Kod dostawcy: 55.204.03 (oraz 5520403110)
• Seria: 2300
• Typ sprzęgła: K34B
• Moment obrotowy: 1100 Nm
• Profil wału: 1i 3/8'' (profil wewnętrzny)
• Liczba wypustów (zębów): Z6 (6 zębów)
• Długość piasty/połączenia: L-93 mm
• Wymiary krzyżaka: 27 x 75 mm

Warto zwrócić szczególną uwagę na profil 1i 3/8'' Z6, który jest standardem w wielu nowoczesnych maszynach rolniczych. Oznaczenie "L-93" wskazuje na długość elementu łączeniowego, co jest krytyczne przy montażu w ograniczonej przestrzeni konstrukcyjnej maszyny. Krzyżak o wymiarach 27x75 mm stanowi integralną część zestawu, zapewniającą odpowiednie luzy i swobodę ruchu kątowego, niezbędne przy pracy wałów przegubowych.

Zastosowanie i korzyści eksploatacyjne

Sprzęgła gwiaździste Walterscheid serii K34B są cenione przez mechaników i użytkowników końcowych za swoją trwałość oraz łatwość serwisowania. Dzięki zastosowaniu wysokiej jakości materiałów, produkt odporny jest na zużycie ścierne oraz zmęczeniowe. Elastyczna konstrukcja pozwala na kompensację niewielkich niewspółosiowości wałów, co znacząco redukuje hałas i wibracje podczas pracy maszyny.

Produkt znajduje zastosowanie w szerokiej gamie urządzeń:

• Ciągniki rolnicze i jednostki napędowe specjalistyczne.
• Maszyny do uprawy roli (pługi, kultywatory, agregaty uprawowe).
• Sprzęt do zbioru plonów (kombajny, prasy, sieczkarnie).
• Maszyny do transportu wewnętrznego i polowego (przyczepy, rozrzutniki).

Wskazówki montażowe i weryfikacja dopasowania

Przed zakupem i montażem należy bezwzględnie zweryfikować zgodność nowego sprzęgła z dotychczas stosowanym elementem. Kluczowe jest sprawdzenie liczby zębów (Z6) oraz średnicy profilu (1i 3/8''). Nieprawidłowy dobór może prowadzić do szybkiego zniszczenia wieloklinu lub samego sprzęgła. Należy również upewnić się, że dostępna przestrzeń montażowa pozwala na instalację elementu o długości 93 mm.

Regularna konserwacja, obejmująca smarowanie krzyżaka (jeśli konstrukcja tego wymaga) oraz kontrolę stanu technicznego wypustów, pozwoli na maksymalne wydłużenie okresu eksploatacji produktu. Sprzęgło Walterscheid 1348119 to inwestycja w bezpieczeństwo i ciągłość pracy Twojego parku maszynowego.
