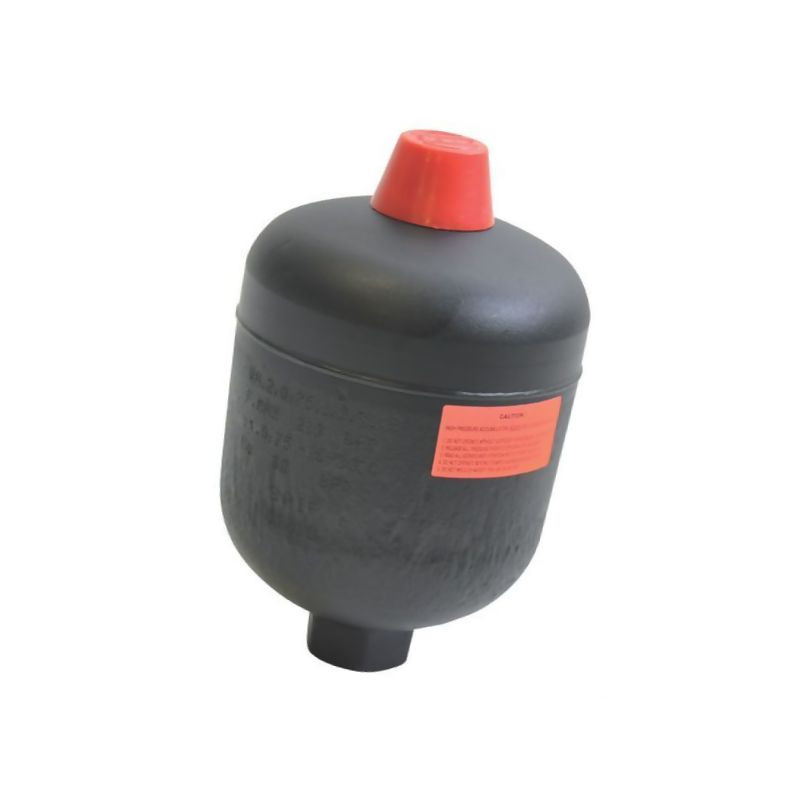

Akumulator hydrauliczny 1,0L 210/30 bar wew.1/2" BSP

Akumulator hydrauliczny SAIP 1,0L – niezawodna amortyzacja i stabilizacja ciśnienia

Prezentowany akumulator hydrauliczny marki SAIP, oznaczony indeksem C250WA21021001OFDA30, to kompaktowe i wytrzymałe urządzenie zaprojektowane do pracy w wymagających warunkach przemysłowych oraz rolniczych. Jest to model spawany z niewymienną membraną, co gwarantuje szczelność i długotrwałą bezawaryjną pracę przy zachowaniu niewielkich wymiarów zewnętrznych. Produkt stanowi idealne rozwiązanie tam, gdzie przestrzeń montażowa jest ograniczona, a wymagana jest wysoka efektywność działania układów hydraulicznych.

Akumulator charakteryzuje się maksymalnym ciśnieniem roboczym na poziomie 210 bar oraz standardowym wstępnym ciśnieniem napełnienia wynoszącym 30 bar. Jego pojemność całkowita (V0) to 1000 cm³ (1 litr), a przyłącze hydrauliczne wykonane jest w standardzie 1/2 cala BSP (gwint wewnętrzny). Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej produkcji, urządzenie spełnia rygorystyczne normy bezpieczeństwa, w tym dyrektywę w sprawie urządzeń ciśnieniowych (DGRL).

Zastosowanie i funkcje w układach hydraulicznych

Głównym zadaniem akumulatora jest magazynowanie energii pod postacią sprężonego gazu (azotu) oraz kompensacja wycieków w układzie. W praktyce znajduje on szerokie zastosowanie w maszynach rolniczych, urządzeniach leśnych, budowlanych oraz komunalnych. Do kluczowych funkcji realizowanych przez ten model należą:

• Amortyzacja ładowaczy czołowych, szufli oraz mechanizmów jezdnych, co redukuje drgania i zwiększa komfort operatora.
• Sprężynowa amortyzacja wysięgników, chroniąca konstrukcję przed nagłymi obciążeniami.
• Działanie jako bezpiecznik korpusu do pługa, absorbujący szczytowe obciążenia.
• Kompensacja wycieków oleju hydraulicznego, utrzymująca stałe ciśnienie w systemie.

Stosunek pomiędzy ciśnieniem roboczym a wstępnym ciśnieniem sprężania nie może przekraczać wartości 8:1, co jest kluczowym parametrem przy doborze urządzenia do konkretnego zastosowania. Maksymalny przepływ przez akumulator wynosi 40 l/min, co pozwala na szybką reakcję układu na zmiany obciążenia.

Dane techniczne i wymiary montażowe

Przed przystąpieniem do instalacji należy zapoznać się z poniższymi parametrami technicznymi, które definiują możliwości i ograniczenia montażowe produktu. Akumulator waży 4 kg, co przy jego kompaktowej budowie świadczy o solidnej konstrukcji korpusu.

• Pojemność zbiornika: 1000 cm³ (1 L)
• Ciśnienie robocze max: 210 bar
• Standardowe ciśnienie napełnienia: 30 bar
• Przyłącze: 1/2" BSP (gwint wewnętrzny)
• Maksymalny przepływ: 40 l/min
• Klasyfikacja: II

Wymiary zewnętrzne urządzenia zostały zoptymalizowane pod kątem łatwego montażu w ciasnych zabudowaniach maszyn:

• Wysokość całkowita: 174 mm
• Wymiar A: 171 mm
• Średnica B (Ø B): 117 mm
• Wymiar D: 20 mm
• Wymiar E: 15 mm (oraz 14 mm w specyfikacji szczegółowej)
• Wymiar h: 21 mm

Bezpieczeństwo użytkowania i konserwacja

Bezpieczna eksploatacja akumulatora hydraulicznego wymaga ścisłego przestrzegania zasad obsługi urządzeń ciśnieniowych. Do napełniania zbiornika wolno używać wyłącznie azotu. Bezwzględnie zabronione jest stosowanie tlenu lub sprężonego powietrza, co mogłoby doprowadzić do niebezpiecznej reakcji chemiccznej lub wybuchu.

Ciśnienie wstępnego sprężania może wynosić maksymalnie 90% ciśnienia roboczego. Przed pierwszym uruchomieniem zaleca się dokładną lekturę instrukcji obsługi dostarczonej przez producenta. W przypadku potrzeby regulacji ciśnienia wstępnego, usługa ta może zostać wykonana w wyspecjalizowanym warsztacie. Pamiętaj, że akumulator jest elementem krytycznym dla bezpieczeństwa całego układu hydraulicznego, dlatego regularne kontrole stanu technicznego są niezbędne.
