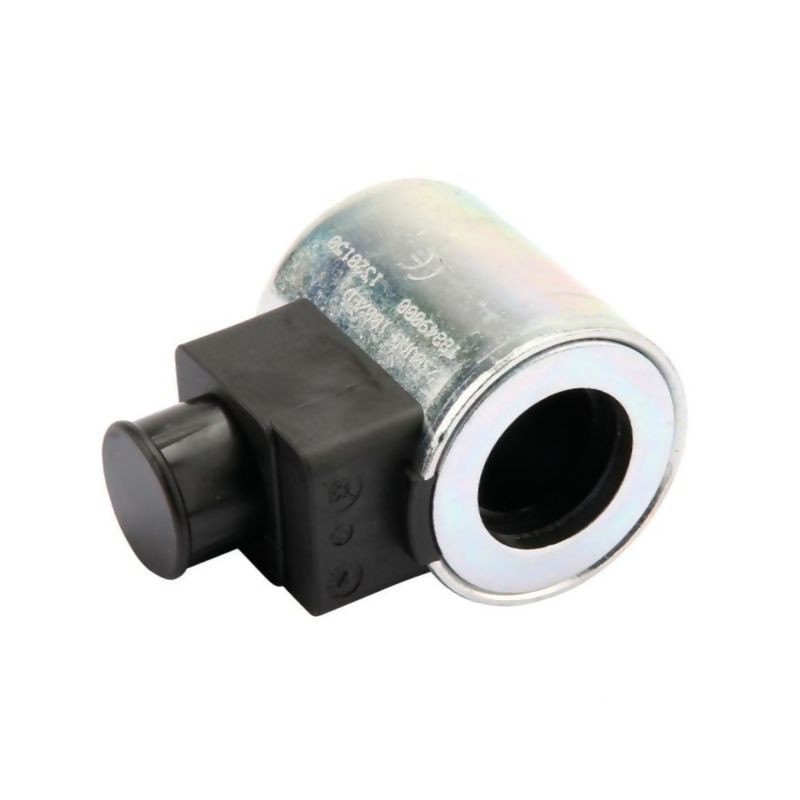

Cewka Fi22 L53 okrągła 220V

Cewka Fi22 L53 okrągła 220V – precyzyjne sterowanie w maszynach rolniczych

Cewka Fi22 L53 to specjalistyczny element elektromagnetyczny, zaprojektowany z myślą o zastosowaniach w branży rolniczej oraz przemyśle. Jej kluczową cechą jest kompaktowa budowa, która umożliwia montaż w ograniczonej przestrzeni, przy jednoczesnym zachowaniu wysokiej skuteczności działania. Produkt ten stanowi integralną część układów sterowania, gdzie wymagana jest niezawodność i precyzja przy standardowym napięciu zasilania.

Model ten charakteryzuje się specyficzną geometrią, dostosowaną do popularnych standardów złącz. Dzięki wymiarom oraz parametrom elektrycznym, cewka ta znajduje zastosowanie w rozdzielaczach hydraulicznych oraz innych urządzeniach sterowanych elektrozaworami. Wybór odpowiedniej cewki jest kluczowy dla prawidłowego funkcjonowania całej instalacji, dlatego warto zwrócić uwagę na zgodność parametrów technicznych z wymaganiami maszyny.

Kluczowe parametry techniczne i wymiary

Przed zakupem należy dokładnie zweryfikować wymiary oraz parametry elektryczne, aby zapewnić pełną kompatybilność z istniejącym osprzętem. Poniżej przedstawiono szczegółowe dane techniczne produktu, które są podstawą do identyfikacji właściwego zamiennika:

• Napięcie zasilania: 230 V (często oznaczane jako 220V w dokumentacji technicznej)
• Pobór prądu: 0.17 A
• Średnica zewnętrzna: 45 mm
• Długość całkowita: 53 mm
• Średnica otworu montażowego: Fi22 (Ø 22 mm)
• Standard przyłącza: Zgodność z normami ISO4400 / DIN43650/A

Wymiary te są stałe i decydują o możliwości fizycznego zamontowania cewki na zaworze lub rozdzielaczu. Średnica otworu Fi22 jest szczególnie istotna, ponieważ musi idealnie pasować do trzpienia elektrozaworu. Długość 53 mm określa przestrzeń potrzebną na zabudowę elementu wraz z ewentualnym konektorem.

Zastosowanie i kompatybilność

Cewka Fi22 L53 znajduje szerokie zastosowanie w systemach hydrauliki siłowej oraz automatyki przemysłowej. Jest dedykowana do urządzeń, które pracują pod napięciem sieciowym 230 V AC. Niski pobór prądu na poziomie 0.17 A świadczy o energooszczędnej konstrukcji, co jest istotne przy długotrwałej pracy maszyn.

Do głównych obszarów zastosowania należą:

• Sterowanie elektrozaworami w ciągnikach rolniczych i kombajnach
• Układy hydrauliczne w maszynach budowlanych i drogowych
• Rozdzielacze Cetop 3 NG6 oraz inne zawory spełniające normę ISO4400
• Systemy automatyki wymagające kompaktowych rozwiązań sterujących

Dzięki standaryzacji przyłącza DIN43650/A, cewka współpracuje z większością popularnych konektorów dostępnych na rynku, co ułatwia jej wymianę i serwisowanie.

Na co zwrócić uwagę przed zakupem?

Aby uniknąć błędów przy zamówieniu części zamiennych, należy przeprowadzić dokładną weryfikację starego elementu lub dokumentacji technicznej urządzenia. Kluczowe kroki to:

• Sprawdzenie napięcia znamionowego – upewnij się, że układ pracuje na 230 V (220 V).
• Pomiar średnicy otworu – musi wynosić dokładnie 22 mm (Fi22).
• Kontrola wymiarów zewnętrznych – długość 53 mm i średnica 45 mm muszą mieścić się w obudowie.
• Weryfikacja numeru referencyjnego – porównanie z kodem KREV903230A lub innymi oznaczeniami producenta zaworu.

Prawidłowe dopasowanie cewki gwarantuje szczelność połączenia oraz stabilną pracę elektromagnesu. W przypadku wątpliwości co do specyfikacji, zaleca się konsultację z dokumentacją maszyny lub specjalistą ds. hydrauliki siłowej.
