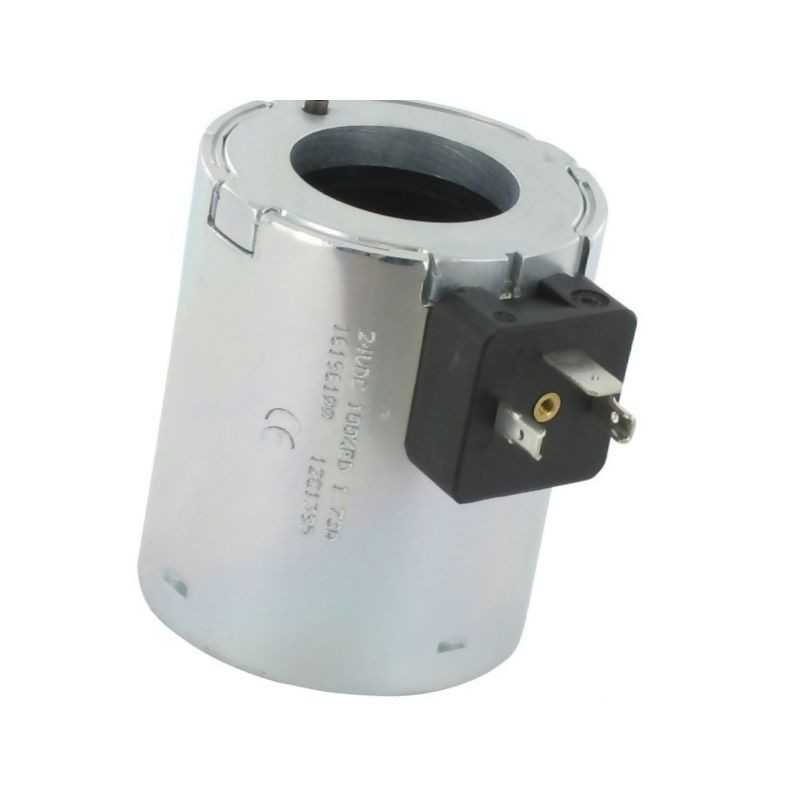

Cewka Fi31 L72 okrągła 24V - 20W

Cewka elektromagnetyczna Fi31 L72 24V DC – precyzyjny element sterowania

Cewka Fi31 L72 okrągła 24V - 20W to kluczowy komponent systemu sterowania hydraulicznego, przeznaczony do współpracy z rozdzielaczami typu Cetop 5 (NG10). Jako integralna część siłownika elektromagnetycznego, odpowiada za generowanie pola magnetycznego niezbędnego do przesuwania suwaka rozdzielacza, co umożliwia precyzyjne kierowanie przepływem oleju hydraulicznego w maszynach rolniczych i przemysłowych.

Produkt charakteryzuje się napięciem znamionowym 24V DC oraz mocą 20W, co zapewnia stabilną pracę w standardowych instalacjach elektrycznych pojazdów i urządzeń mobilnych. Konstrukcja typu „okrągła” o średnicy zewnętrznej 62 mm oraz długości całkowitej 72 mm jest zgodna z powszechnie stosowanymi normami przemysłowymi, ułatwiając montaż w istniejących zespołach zaworowych.

Kluczowe parametry techniczne i wymiary

Przed dokonaniem zakupu kluczowe jest zweryfikowanie wymiarów oraz parametrów elektrycznych, aby zapewnić pełną kompatybilność z posiadanym rozdzielaczem. Poniżej przedstawiono szczegółowe dane techniczne wynikające ze specyfikacji producenta:

• Napięcie robocze: 24V DC (prąd stały)
• Moc: 20W
• Typ zabudowy: Okrągła (standard dla rozdzielaczy Cetop/ISO)
• Długość całkowita (L): 72 mm
• Średnica zewnętrzna: 62 mm (oznaczenie Fi31 odnosi się do wymiarów wewnętrznych/gwintu mocującego, podczas gdy obudowa ma średnicę 62 mm)
• Referencja dostawcy: KREV905024C
• Indeks sklepu: C072024o3172KR

Zastosowanie w hydraulice siłowej

Cewka ta znajduje zastosowanie głównie w układach hydraulicznych maszyn rolniczych, takich jak ciągniki, kombajny czy ładowacze czołowe, gdzie sterowanie wymaga niezawodności i odporności na trudne warunki pracy. Współpracuje z rozdzielaczami o wielkości nominalnej NG10 (Cetop 5), które są standardem w sterowaniu większymi przepływami oleju.

Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych oraz precyzyjnego nawoju, cewka zapewnia szybki czas reakcji na sygnał sterujący oraz długotrwałą żywotność nawet przy częstych cyklach przełączania. Jest to element serwisowy, który pozwala na przywrócenie pełnej funkcjonalności rozdzielacza bez konieczności wymiany całego korpusu zaworu.

Wskazówki dotyczące doboru i montażu

Aby uniknąć błędów przy zamawianiu części zamiennych, zaleca się porównanie starej cewki z nową pod kątem wymiarów geometrycznych oraz parametrów elektrycznych. Należy zwrócić szczególną uwagę na:

• Zgodność napięcia (24V) z instalacją elektryczną maszyny.
• Długość cewki (72 mm), która musi pasować do długości kotwicy w danym modelu rozdzielacza.
• Średnicę otworu montażowego oraz sposób podłączenia elektrycznego (złącze).

Prawidłowo dobrana cewka gwarantuje szczelne i pewne domknięcie obwodu magnetycznego, co przekłada się na efektywną pracę całego układu hydraulicznego. W przypadku wątpliwości co do kompatybilności, warto skorzystać z dokumentacji technicznej maszyny lub skonsultować się ze specjalistą, podając symbol aktualnie zamontowanej części.
