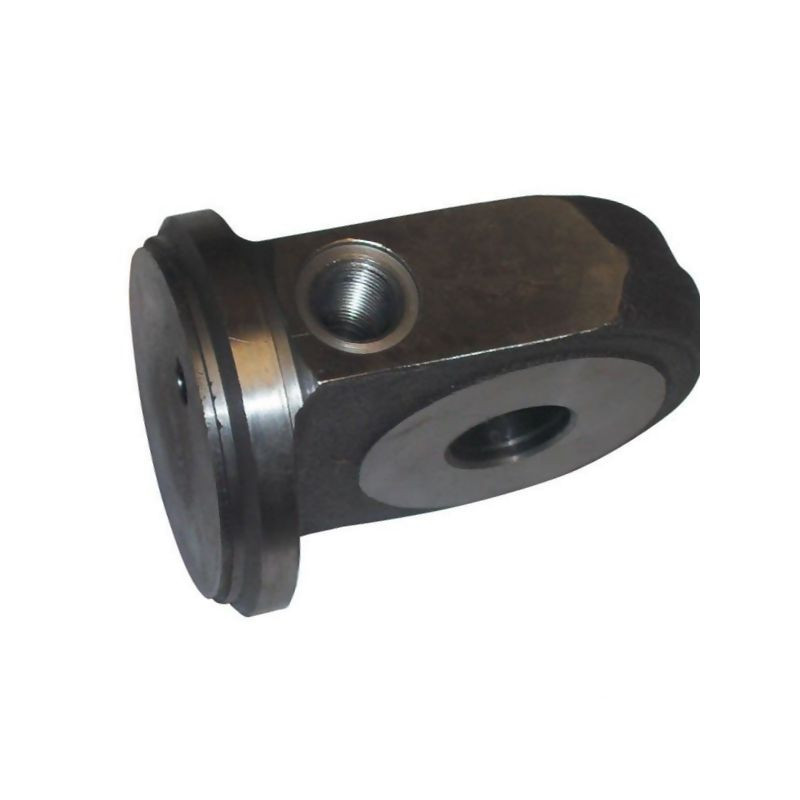

Dno siłownika z uchem fi 30

Profesjonalne dno siłownika z uchem – precyzja i wytrzymałość

Dno siłownika z uchem o średnicy wewnętrznej 30 mm to kluczowy element konstrukcyjny, przeznaczony do samodzielnego montażu w układach hydraulicznych. Produkt został zaprojektowany z myślą o trwałości oraz łatwości instalacji, zapewniając stabilne mocowanie i hermetyczność układu. Jest to komponent niezbędny przy budowie lub regeneracji siłowników hydraulicznych, szczególnie w zastosowaniach przemysłowych i rolniczych, gdzie wymagana jest wysoka odporność na obciążenia mechaniczne.

Kompatybilność i zastosowanie

Prezentowane dno siłownika jest dedykowane do współpracy z cylindrami dwustronnie działającymi z serii SATURN C25. Dzięki precyzyjnie dobranym wymiarom zapewnia idealne dopasowanie do korpusu siłownika, eliminując ryzyko nieszczelności czy luzów podczas pracy pod wysokim ciśnieniem. Element ten stanowi integralną część układu mocowania, pozwalając na bezpieczne i stabilne osadzenie siłownika w maszynie.

Wysoka jakość wykonania i materiały

Produkt wykonany jest z wysokiej jakości stali konstrukcyjnej St52-3. Jest to materiał znany z doskonałych właściwości wytrzymałościowych, spawalności oraz odporności na odkształcenia plastyczne. Zastosowanie stali St52-3 gwarantuje, że dno siłownika sprosta wymagającym warunkom pracy, takim jak wibracje, udary czy zmienne obciążenia dynamiczne. Powierzchnia styku została przygotowana w standardzie stal/stal, co zapewnia szczelne połączenie z innymi elementami metalowymi układu hydraulicznego.

Kluczowe zalety konstrukcyjne

• Optymalizacja montażu: Zmniejszona długość montażowa ułatwia instalację w ciasnych przestrzeniach maszynowych.
• Wygodne mocowanie: Wbudowane ucho oraz otwory montażowe pozwalają na szybkie i pewne przykręcenie elementu.
• Precyzja wykonania: Dokładne wymiary gwintów i otworów zapewniają bezproblemowy montaż z innymi komponentami serii SATURN.
• Trwałość: Materiał St52-3 odporny na korozję i zużycie mechaniczne wydłuża żywotność całego układu hydraulicznego.

Szczegółowa specyfikacja techniczna

Poniżej znajdują się dokładne parametry techniczne produktu, które należy uwzględnić podczas doboru części zamiennych lub projektowania nowego układu:

• Symbol producenta: DC39BEVBN030
• Referencja sklepu: D36039BEVBN030
• Przeznaczenie: Cylindry dwustronnie działające SATURN seria C25
• Materiał wykonania: Stal St52-3
• Powierzchnia styku: Stal / stal
• Przyłącze gwintowe: 1/4 cala BSP
• Średnica wewnętrzna rury (F): 30 mm
• Średnica otworu montażowego (L): 12,2 mm
• Długość całkowita (A): 70 mm
• Odstęp środkowy otwór do dolnej części (B): 50 mm
• Wysokość ucha/mocowania (H): 40 mm
• Szerokość/średnica zewnętrzna (C): 26 mm
• Inny wymiar charakterystyczny (D): 19 mm
• Grubość elementu (J): 20 mm

Dno siłownika z uchem fi 30 to rozwiązanie dla profesjonalistów, którzy cenią sobie niezawodność i precyzję w hydraulice siłowej. Dzięki zastosowaniu sprawdzonych materiałów i zgodności z popularną serią SATURN C25, produkt ten stanowi bezpieczny wybór przy naprawach i modernizacjach sprzętu rolniczego oraz przemysłowego.
