Dno siłownika z uchem fi 63

Profesjonalne dno siłownika z uchem fi 63 – precyzja i trwałość

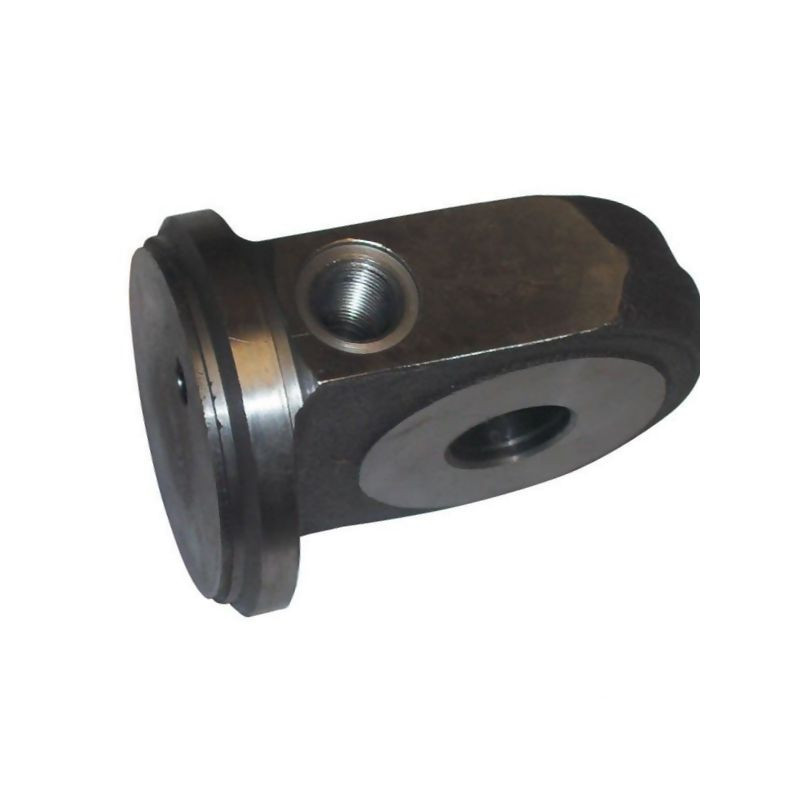

Dno siłownika z uchem o średnicy wewnętrznej 63 mm to kluczowy element konstrukcyjny, niezbędny przy budowie lub regeneracji siłowników hydraulicznych. Produkt oznaczony referencją D36039BEVBN063 został zaprojektowany z myślą o wymagających zastosowaniach w hydraulice siłowej, zapewniając szczelność oraz stabilność mocowania. Wykonanie z wysokiej jakości stali St52-3 gwarantuje odporność na wysokie ciśnienia robocze oraz obciążenia mechaniczne, co jest fundamentem bezpiecznej pracy układów napędowych.

Kluczową cechą tego elementu jest zintegrowane ucho montażowe, które umożliwia bezpośrednie połączenie siłownika z maszyną lub ramą roboczą. Takie rozwiązanie eliminuje konieczność stosowania dodatkowych adapterów, skracając czas montażu i redukując potencjalne punkty awarii. Precyzyjne wymiary oraz zgodność z normami przemysłowymi sprawiają, że dno idealnie pasuje do cylindrów dwustronnie działających z serii SATURN C25.

Specyfikacja techniczna i wymiary

Każdy parametr techniczny został dobrany tak, aby zapewnić pełną kompatybilność z typowymi rozwiązaniami w branży hydraulicznej. Poniżej znajdują się szczegółowe dane wymiarowe oraz materiałowe, które należy wziąć pod uwagę podczas projektowania lub doboru części zamiennych:

• Średnica wewnętrzna (F): 63 mm – dopasowana do standardowych tłoków i tulei cylindrów.
• Przyłącze gwintowane: 3/8 cala BSP – umożliwia łatwy podłączanie przewodów hydraulicznych lub zaworów.
• Materiał wykonania: Stal St52-3 – materiał konstrukcyjny o podwyższonej wytrzymałości na rozciąganie.
• Powierzchnia styku: Stal/Stal – zapewniająca trwałe połączenie z korpusem siłownika.
• Długość całkowita (A): 92 mm.
• Wysokość (H): 70 mm (wymiar konstrukcyjny H=75 mm w specyfikacji).
• Odstęp od środkowego otworu do dolnej części (B): 57 mm.
• Szerokość ucha/mocowania (C): 27 mm.
• Średnica otworu montażowego (L): 25,25 mm.
• Grubość elementu (J): 25 mm.
• Średnica wewnętrzna rury (F): 63 mm.

Zastosowanie i kompatybilność

Prezentowane dno siłownika jest dedykowane do współpracy z cylindrami dwustronnie działającymi, w szczególności z popularną serią SATURN C25. Dzięki zastosowaniu gwintu BSP 3/8 cala, element ten pozwala na elastyczne prowadzenie instalacji hydraulicznej. Mocowanie podłogowe w formie ucha jest szczególnie przydatne w aplikacjach, gdzie siłownik musi pracować w warunkach zmiennych kątów wychylenia lub gdzie wymagana jest sztywna punktowa podpóra.

Warto zwrócić uwagę na mniejszą długość montażową, co jest istotną korzyścią konstrukcyjną pozwalającą na oszczędność miejsca w zabudowie maszyny. Produkt sprzedawany jest jako pojedyncza sztuka (referencja dostawcy: DC39BEVBN063), gotowa do precyzyjnego montażu przez wykwalifikowany personel techniczny.
