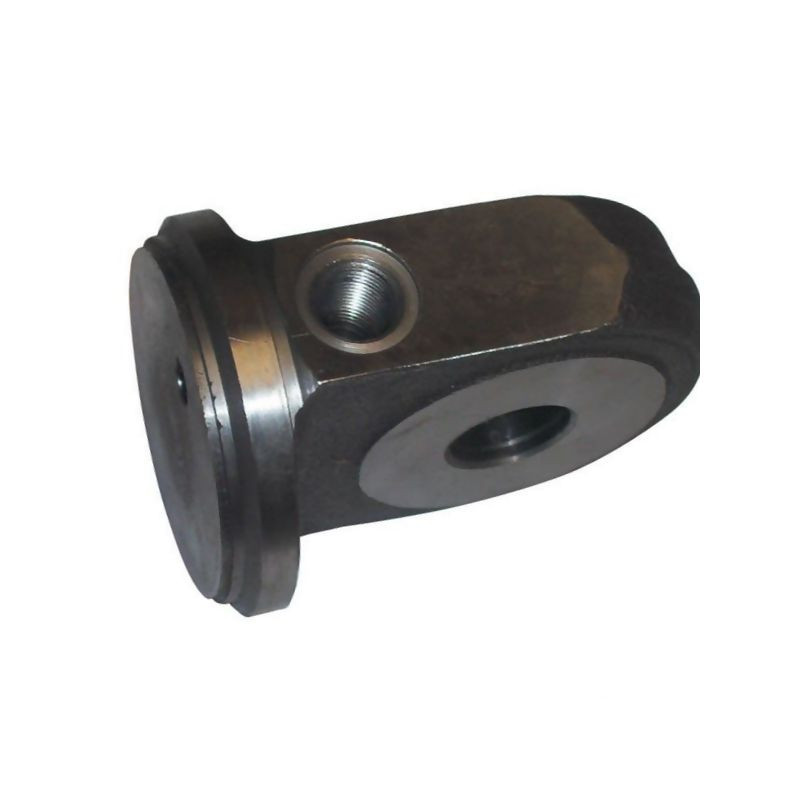

Dno siłownika z uchem fi 80

Profesjonalne dno siłownika z uchem fi 80 – solidne mocowanie hydrauliczne

Dno siłownika z uchem fi 80 to kluczowy element konstrukcyjny przeznaczony do samodzielnego montażu w układach hydraulicznych. Produkt został zaprojektowany z myślą o trwałości i precyzyjnym dopasowaniu, co czyni go idealnym rozwiązaniem dla serwisów hydrauliki siłowej oraz użytkowników wymagających niezawodnych części zamiennych. Wykonanie z wysokiej jakości stali St52-3 gwarantuje odporność na wysokie obciążenia mechaniczne oraz długotrwałą eksploatację w trudnych warunkach pracy.

Zastosowanie i kompatybilność

Prezentowane dno siłownika jest dedykowane do współpracy z cylindrami dwustronnie działającymi z serii SATURN C25. Dzięki precyzyjnie określonym wymiarom przyłącza oraz otworów montażowych, element ten zapewnia szczelność i stabilność całego układu hydraulicznego. Jest to produkt typu Technical Service Engineering oraz Technical Service Hydraulics, co potwierdza jego specjalistyczne przeznaczenie dla profesjonalnych zastosowań w mechanice i hydraulice.

Kluczowe korzyści i cechy konstrukcyjne

Konstrukcja dna siłownika wyróżnia się przemyślaną geometrią, która ułatwia proces instalacji i konserwacji. Zastosowanie ucha jako elementu mocującego pozwala na elastyczne połączenie siłownika z maszyną roboczą lub ramą urządzenia. Mniejsza długość montażowa to dodatkowa zaleta, która może być istotna w przypadku zabudowy w ciasnych przestrzeniach konstrukcyjnych.

• Wytrzymały materiał: Wykonanie ze stali St52-3 zapewnia wysoką wytrzymałość na rozciąganie i ścinanie.
• Precyzyjne wykonanie: Dokładne wymiary otworów i gwintów eliminują problemy podczas montażu.
• Optymalna geometria: Zmniejszona długość montażowa ułatwia integrację z istniejącymi układami.
• Uniwersalne przyłącze: Gwint BSP 1/2 cala pozwala na standardowe podłączenie węży hydraulicznych.

Specyfikacja techniczna i wymiary

Poniżej przedstawiono szczegółowe dane techniczne produktu, które należy zweryfikować przed zakupem, aby upewnić się co do pełnej kompatybilności z posiadanym siłownikiem. Wszystkie wymiary podane są w milimetrach, chyba że zaznaczono inaczej.

• Średnica wewnętrzna rury (F): 80 mm
• Długość całkowita (A): 110 mm
• Wysokość (H): 90 mm (wymiary konstrukcyjne H: 92 mm)
• Szerokość ucha/mocowania (B): 65 mm
• Odstęp środkowy otworu do dolnej części: 65 mm
• Średnica otworu montażowego (L): 30,25 mm
• Grubość elementu (J): 35 mm
• Wymiar C: 33 mm
• Wymiar D: 27 mm
• Przyłącze hydrauliczne: 1/2 cala BSP
• Materiał: Stal St52-3
• Powierzchnia styku: Stal/stal
• Kompatybilność: Cylindry dwustronnie działające SATURN seria C25

Produkt dostępny jest w opakowaniu jednostkowym (sztuka). Przed zamówieniem zaleca się dokładne zmierzenie starego elementu lub sprawdzenie dokumentacji technicznej siłownika, aby uniknąć błędów w doborze części. Dno siłownika z uchem fi 80 to rozwiązanie dla osób ceniących jakość wykonania i precyzję dopasowania w naprawach hydrauliki siłowej.
