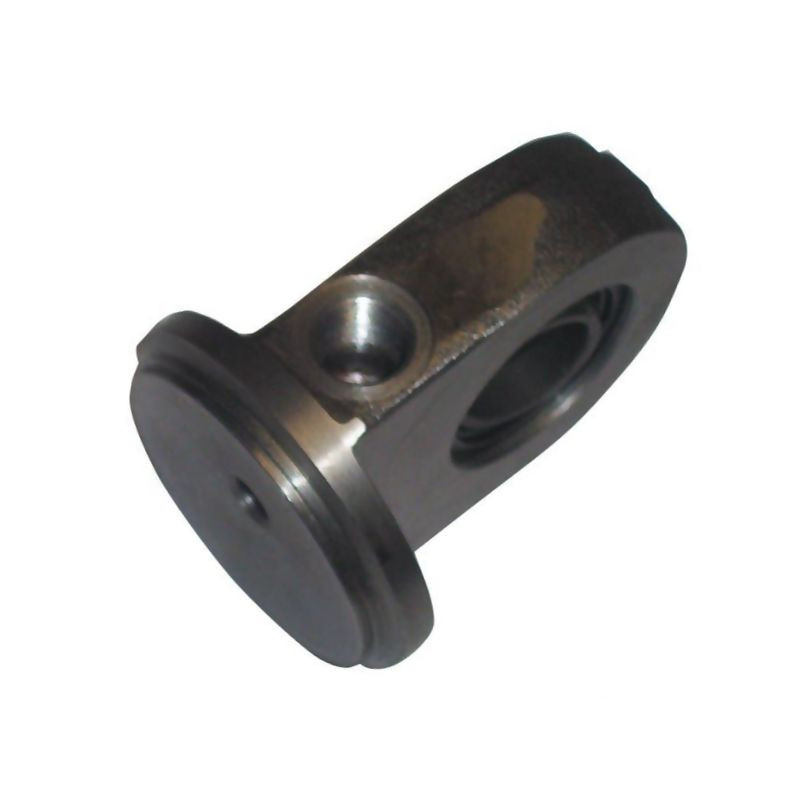

Dno siłownika z uchem łożyskowanym fi 40

Dno siłownika z uchem łożyskowanym fi 40 – precyzyjne mocowanie hydrauliczne

Dno siłownika z uchem łożyskowanym o średnicy wewnętrznej 40 mm to kluczowy element konstrukcyjny przeznaczony do budowy i regeneracji siłowników hydraulicznych. Produkt wykonany jest z wysokiej jakości stali St52-3, co gwarantuje wytrzymałość mechaniczną oraz odporność na obciążenia występujące w układach hydraulicznych maszyn rolniczych i przemysłowych. Element ten stanowi integralną część korpusu siłownika, zapewniając szczelność oraz stabilne oparcie dla tłoczyska i uszczelnień.

Konstrukcja z uchwytem łożyskowanym umożliwia elastyczny montaż siłownika w różnych konfiguracjach przestrzennych. Ucho pozwala na swobodny ruch kątowy podczas pracy siłownika, co redukuje naprężenia boczne i wydłuża żywotność całego układu. Jest to rozwiązanie szczególnie polecane do zastosowań, gdzie wymagana jest precyzja ruchu i odporność na zmienne warunki pracy.

Kompatybilność i zastosowanie

Prezentowane dno siłownika zostało zaprojektowane tak, aby idealnie pasowało do cylindrów dwustronnie działających z serii SATURN C25. Dzięki precyzyjnie dobranym wymiarom zapewnia bezproblemową wymianę uszkodzonych elementów lub montaż w nowych konstrukcjach hydraulicznych. Jest to produkt dedykowany dla serwisów hydraulicznych oraz użytkowników indywidualnych dokonujących napraw własnych maszyn.

• Idealne dopasowanie do siłowników serii SATURN C25.
• Zastosowanie w układach hydraulicznych wymagających wysokiej szczelności.
• Możliwość stosowania jako element zamienny w regeneracji siłowników.

Specyfikacja techniczna i wymiary

Produkt charakteryzuje się precyzyjnie określonymi parametrami geometrycznymi, które są kluczowe dla poprawnego montażu. Wszystkie wymiary zostały podane zgodnie z normami technicznymi producenta, co ułatwia weryfikację zgodności z istniejącą zabudową.

• Średnica wewnętrzna (rura): 40 mm (oznaczenie F)
• Materiał wykonania: Stal St52-3
• Powierzchnia styku: Stal / stal
• Długość całkowita (A): 82 mm
• Odstęp środkowy (B): 57 mm (od środkowego otworu do dolnej części)
• Wysokość (H): 50 mm
• Średnica otworu montażowego (L): 20 mm
• Grubość (J): 25 mm
• Rozmiar przyłącza gwintowanego (E): G 3/8 cala BSP
• Dodatkowe wymiary przyłącza: F [BSP] = 40 mm, G [BSP] = 19.5 mm
• Pozostałe wymiary: C = 26 mm, D = 23 mm, K = 41 mm

Korzyści z wyboru oryginalnego mocowania

Zastosowanie dedykowanego dna siłownika z uchem łożyskowanym przynosi konkretne korzyści eksploatacyjne. Przede wszystkim mniejsza długość montażowa pozwala na oszczędność miejsca w zabudowie maszyny, co jest istotne w przypadku kompaktowych układów hydraulicznych. Solidne wykonanie ze stali konstrukcyjnej zapewnia długotrwałą bezawaryjną pracę nawet w trudnych warunkach zewnętrznych.

Dzięki zastosowaniu standardowych przyłączy BSP (3/8 cala), element łatwo integruje się z istniejącymi instalacjami hydraulicznymi. Precyzja wykonania powierzchni stykowych eliminuje ryzyko wycieków oleju hydraulicznego, co jest kluczowe dla utrzymania ciśnienia roboczego i efektywności działania siłownika.
