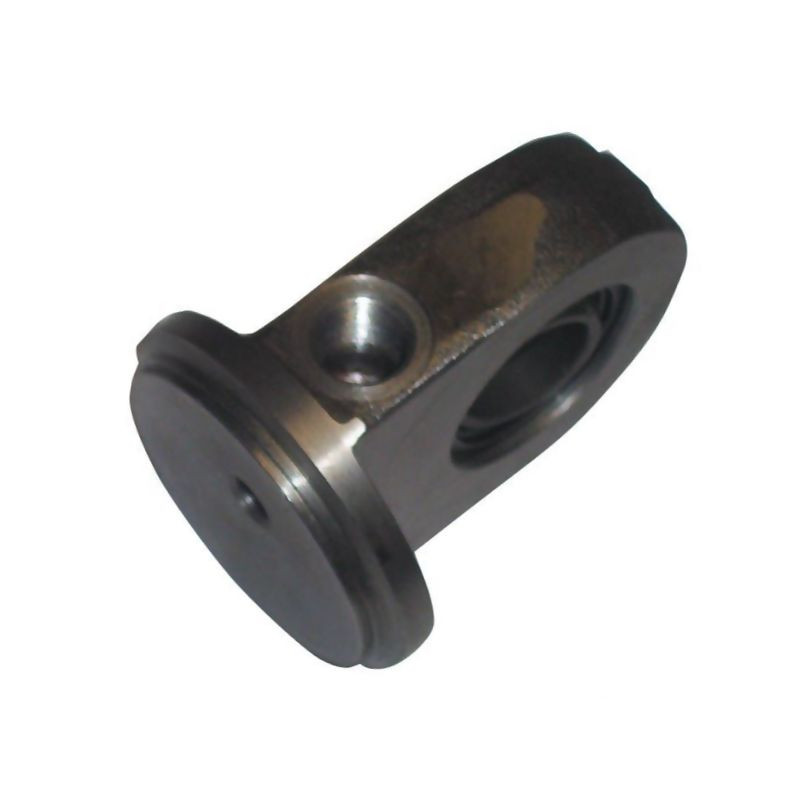

Dno siłownika z uchem łożyskowanym fi 70

Dno siłownika z uchem łożyskowanym fi 70 – precyzyjne mocowanie hydrauliczne

Dno siłownika z uchem łożyskowanym o średnicy wewnętrznej 70 mm to kluczowy element konstrukcyjny przeznaczony do budowy i regeneracji siłowników hydraulicznych. Produkt oznaczony indeksem D36039BEVHN070 (referencja dostawcy DC39BEVHN070) stanowi solidną podstawę dla cylindrów dwustronnie działających, zapewniając stabilność pracy i trwałość całego układu napędowego. Wykonanie z wysokiej jakości stali St52-3 gwarantuje odporność na wysokie obciążenia mechaniczne oraz długotrwałą eksploatację w trudnych warunkach warsztatowych i przemysłowych.

Zastosowanie i kompatybilność

Prezentowane dno siłownika zostało zaprojektowane specjalnie do współpracy z cylindrami dwustronnie działającymi z serii SATURN C25. Dzięki precyzyjnie wykonanym wymiarom, element ten idealnie pasuje do rur hydraulicznych o średnicy wewnętrznej 70 mm, tworząc szczelne i wytrzymałe zamknięcie komory roboczej. Ucho łożyskowane umożliwia elastyczne mocowanie siłownika do konstrukcji maszyny, co jest niezbędne w aplikacjach wymagających kompensacji niewielkich odchyleń osiowych podczas pracy.

Kluczowe korzyści i cechy techniczne

Zastosowanie tego konkretnego modelu dna siłownika przynosi wymierne korzyści instalacyjne. Jedną z najważniejszych zalet jest mniejsza długość montażowa, co pozwala na bardziej kompaktowe zabudowanie siłownika w przestrzeni roboczej maszyny. Powierzchnia styku stal/stal zapewnia doskonałe przenoszenie sił oraz stabilność połączenia. Element jest dostarczany jako część do samodzielnego montażu, co daje pełną kontrolę nad procesem składania układu hydraulicznego.

Specyfikacja techniczna

• Średnica wewnętrzna rury (F): 70 mm
• Materiał wykonania: Stal St52-3
• Przyłącze gwintowane (E): G 3/8 cala BSP
• Wysokość całkowita (H): 80 mm
• Długość montażowa (A): 105 mm
• Odstęp środkowy otwór do dolnej części (B): 65 mm
• Średnica otworu montażowego (L): 30 mm
• Grubość elementu (J): 35 mm
• Szerokość ucha (K): 45 mm
• Wymiary dodatkowe: C = 33 mm, D = 23 mm, G [BSP] = 59,5 mm
• Kompatybilność: Cylindry dwustronnie działające SATURN seria C25
• Powierzchnia styku: Stal / stal

Jakość wykonania i precyzja wymiarowa

Produkt charakteryzuje się wysoką precyzją wykonania, co jest kluczowe dla bezawaryjnej pracy układów hydraulicznych. Wszystkie wymiary, takie jak średnica otworu 30 mm czy grubość 35 mm, są ściśle kontrolowane, aby zapewnić idealne dopasowanie do pozostałych elementów siłownika. Gwint przyłącza BSP 3/8 cala jest wykonany zgodnie z normami, co ułatwia podłączenie przewodów hydraulicznych i zapewnia szczelność układu. Dzięki zastosowaniu stali St52-3, dno siłownika wykazuje wysoką wytrzymałość na rozciąganie i dobrą spawalność, co może być istotne przy ewentualnych pracach naprawczych lub adaptacyjnych.
