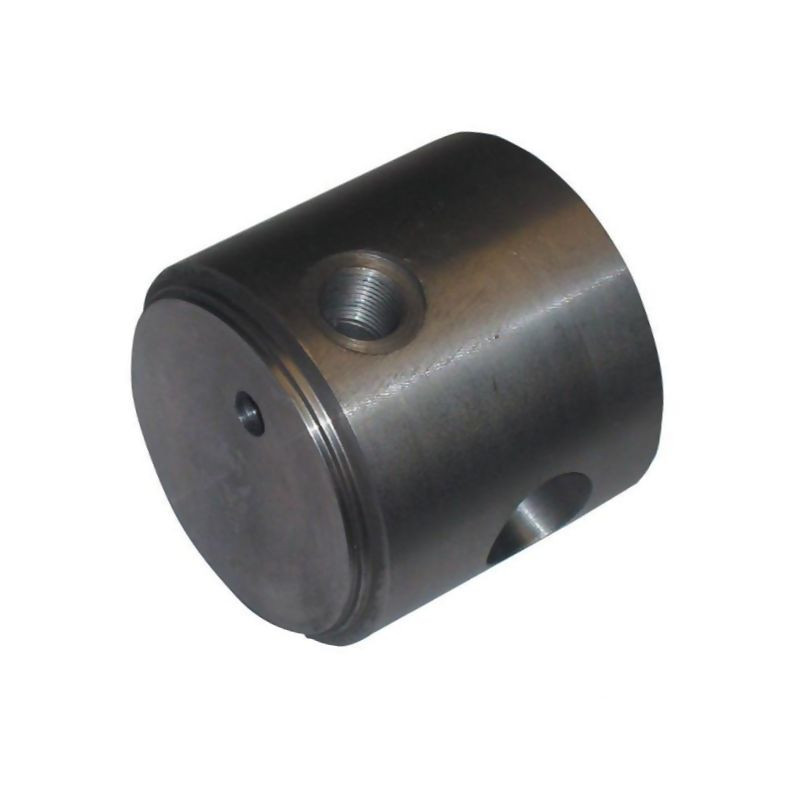

Dno siłownika z zasilaniem fi 63

Profesjonalne dno siłownika hydraulicznego fi 63 z przyłączem zasilającym

Dno siłownika z zasilaniem o średnicy wewnętrznej 63 mm to kluczowy element konstrukcyjny, przeznaczony do samodzielnego montażu w układach hydraulicznych. Produkt stanowi integralną część cylindrów dwustronnie działających, zapewniając szczelność oraz stabilne mocowanie instalacji rurowej. Wykonanie z wysokiej jakości stali St52-3 gwarantuje odporność na wysokie ciśnienia robocze oraz trudne warunki eksploatacyjne panujące w maszynach rolniczych i przemysłowych.

Prezentowany element charakteryzuje się kompaktową budową, co pozwala na optymalizację przestrzeni montażowej. Zintegrowane przyłącze gwintowane BSP 3/8 cala umożliwia bezpośrednie podłączenie węży hydraulicznych lub rur, eliminując konieczność stosowania dodatkowych adapterów. Precyzyjne wykonanie powierzchni styku (stal/stal) zapewnia hermetyczne połączenie z korpusem siłownika, zapobiegając wyciekom oleju hydraulicznego.

Zastosowanie i kompatybilność

Dno siłownika zostało zaprojektowane z myślą o współpracy z konkretnymi modelami siłowników hydraulicznych. Jest w pełni kompatybilne z cylindrami dwustronnie działającymi z serii SATURN C25. Dzięki precyzyjnie określonym wymiarom zewnętrznym i wewnętrznym, element ten idealnie pasuje do dedykowanych korpusów, zapewniając prawidłową geometrię pracy tłoczyska oraz komory roboczej.

Produkt znajduje zastosowanie w serwisie hydrauliki siłowej, naprawach maszyn budowlanych, rolniczych oraz w produkcji własnych układów napędowych. Jest to rozwiązanie dedykowane dla użytkowników wymagających niezawodności i łatwości w montażu bez konieczności specjalistycznej obróbki mechanicznej.

Kluczowe cechy techniczne i wymiary

Konstrukcja dna siłownika opiera się na sprawdzonych rozwiązaniach inżynieryjnych. Materiał bazowy, jakim jest stal St52-3, oferuje doskonały stosunek wytrzymałości do ceny, będąc standardem w branży hydrauliki przemysłowej. Krótsza długość montażowa w porównaniu do alternatywnych rozwiązań ułatwia integrację z istniejącymi konstrukcjami maszyn.

• Średnica wewnętrzna (H): 63 mm – dopasowana do standardowych tulei siłowników.
• Przyłącze hydrauliczne (E): Gwint BSP 3/8 cala, umożliwiający bezpośredni montaż złączy.
• Materiał wykonania: Stal konstrukcyjna St52-3, zapewniająca trwałość i odporność na odkształcenia.
• Powierzchnia styku: Stal/stal, gwarantująca szczelność połączenia z korpusem.
• Długość całkowita (A): 70 mm.
• Odstęp montażowy: 45 mm (od środkowego otworu do dolnej części).
• Średnica otworu (G): 25,25 mm.
• Szerokość elementu (C): 48 mm.
• Wysokość podstawy (D): 23 mm.
• Grubość ścianki przyłącza (F): 2 mm.

Korzyści z wyboru produktu

Zastosowanie tego dna siłownika przynosi wymierne korzyści w procesie serwisowym i eksploatacyjnym. Przede wszystkim, mniejsza długość montażowa pozwala na bardziej zwarte zabudowy hydrauliczne. Precyzyjne gwintowanie przyłącza BSP eliminuje ryzyko nieszczelności na połączeniach, co jest częstym problemem w układach pracujących pod wysokim ciśnieniem. Dodatkowo, stalowa konstrukcja zapewnia długą żywotność nawet przy intensywnym cyklu pracy siłownika.
