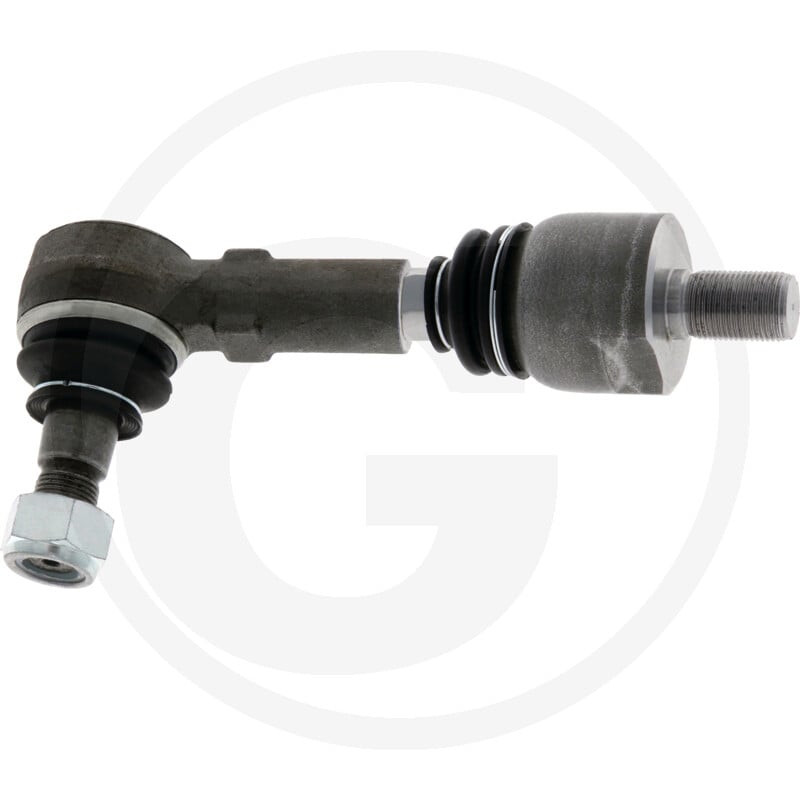

Drążek kierowniczy stożek-19,9/22,3-1:10, M20x1,5R L-228mm, CNH 1966246C1, 133741673

Drążek kierowniczy ze stożkiem do ciągników Case IH, Steyr i Claas

Prezentowany drążek kierowniczy to kluczowy element układu kierowniczego, zapewniający precyzyjne prowadzenie pojazdu oraz stabilność podczas pracy w trudnych warunkach terenowych. Produkt marki Granit, oznaczony numerem katalogowym 38702692, został zaprojektowany jako wysokiej jakości zamiennik dla oryginalnych części stosowanych w maszynach rolniczych czołowych producentów.

Konstrukcja drążka charakteryzuje się solidnym wykonaniem i dokładnością wymiarową, co jest niezbędne dla prawidłowego działania mechanizmu skrętu. Element ten łączy przekładnię kierowniczą z kołami jezdnymi, przenosząc siły sterujące i kompensując nierówności podłoża. Dzięki zastosowaniu wytrzymałych materiałów, produkt oferuje długą żywotność oraz odporność na obciążenia dynamiczne występujące podczas eksploatacji ciągników rolniczych.

Specyfikacja techniczna i wymiary

Przed zakupem warto zweryfikować parametry techniczne, aby upewnić się, że część będzie kompatybilna z posiadanym modelem maszyny. Poniżej znajdują się szczegółowe dane geometryczne drążka:

• Długość całkowita (A): 228 mm
• Gwint złącza (C): M18 x 1,5 L (lewy)
• Gwint złącza (D): M18 x 1,5 L (lewy)
• Wymiar E: 20 mm
• Wymiar F: 22 mm
• Średnica stożka: 19,9 – 22,3 mm (zakres 20-22 mm)
• Przełożenie stożka: 1:10

Ważną cechą tego modelu jest obecność gwintu lewego (L) na obu końcach oraz specyficzne wymiary stożka, które muszą odpowiadać gniazdom w zwrotnicach lub wahaczach konkretnego modelu ciągnika.

Zastosowanie i kompatybilność

Drążek ten znajduje zastosowanie w układach kierowniczych ciągników marki Case IH oraz Steyr. Jest to element bezpośrednio odpowiadający oryginalnym podzespołom stosowanym w tych maszynach. Precyzyjne odwzorowanie parametrów fabrycznych zapewnia bezproblemowy montaż i przywrócenie pełnej sprawności układu kierowniczego.

Produkt jest dedykowany do modeli wymagających drążka o długości 228 mm i specyficznym rozmiarze stożka. Zaleca się wymianę drążka parami lub w zestawie z innymi elementami układu kierowniczego, jeśli wykazują one zużycie, aby zapewnić równomierną pracę mechanizmu.

Numeracja katalogowa i zamienniki

Poniżej zestawiono numery katalogowe producenta oraz numery porównawcze (OEM), które potwierdzają kompatybilność tej części z oryginalnymi podzespołami. Pozwala to na łatwą identyfikację produktu w dokumentacji serwisowej pojazdu.

• Numer producenta Granit: 38702692
• Numer referencyjny sklepu: 01303190702G
• Nr porównawczy Case / Steyr: 133741673 (oraz 1-33-741-673)
• Nr porównawczy Case IH: 1966246C1
• Nr porównawczy Carraro: 122441
• Nr porównawczy Claas: 6000102198

W przypadku wątpliwości co do doboru części, zawsze należy porównać wymiary starego drążka z powyższą specyfikacją, ze szczególnym uwzględnieniem długości całkowitej oraz średnicy stożka.
