Drążek kierowniczy stożek-23,5/26,5-1:10, M22x1,5R L-425mm, Carraro 139168

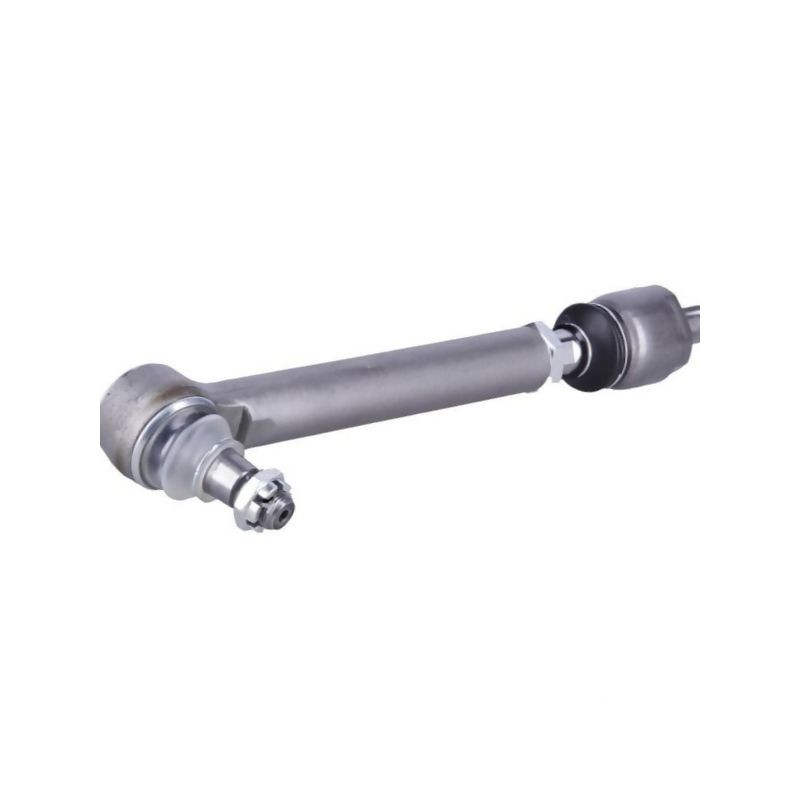

Drążek kierowniczy Carraro 139168 – precyzja i trwałość w układzie kierowniczym

Profesjonalny drążek kierowniczy marki Kramp, oznaczony numerem referencyjnym 139168, to kluczowy element układu kierowniczego w maszynach rolniczych. Produkt został zaprojektowany z myślą o wymagających warunkach pracy w rolnictwie, zapewniając stabilność prowadzenia oraz precyzyjne przenoszenie sił sterowania. Jest to końcowy element układu, współpracujący bezpośrednio ze stabilizatorem, co przekłada się na większy komfort operatora i bezpieczeństwo maszyny podczas manewrów oraz pracy w polu.

Kluczowym aspektem tego komponentu jest jego specyficzna geometria połączeń. Drążek charakteryzuje się stożkowym osadzeniem o wymiarach od 23,4 mm do 26,2 mm (często określanych jako 23,5/26,5 mm) z przełożeniem 1:10. Taka konstrukcja gwarantuje idealne dopasowanie do gniazd w zwrotnicach lub innych elementach zawieszenia, eliminując luzy i zapewniając sztywne połączenie.

Specyfikacja techniczna i parametry montażowe

Przed zakupem niezbędne jest dokładne zweryfikowanie wymiarów starego elementu z poniższymi danymi technicznymi. Producent podaje precyzyjne wartości, które decydują o poprawności montażu:

• Numer referencyjny (OEM): 139168 (Carraro)
• Długość całkowita: 270 mm
• Długość robocza: 258 mm
• Średnica osadzenia (stożek): min. 23,4 mm – max. 26,2 mm
• Gwint na zwrotnicę: M22 x 1,50 mm (prawy)
• Gwint na stronę koła/drążka: M20 oraz M24 (zależnie od konfiguracji połączenia)
• Skok gwintu: 1,50 mm

Warto zwrócić szczególną uwagę na typ gwintów. Końcówka przeznaczona do montażu w zwrotnicy posiada gwint metryczny M22 z prawym skokiem. Pozostałe zakończenia pozwalają na elastyczne dopasowanie do różnych wariantów układu kierowniczego, obejmując rozmiary M20 oraz M24. Wszystkie połączenia są metryczne, co jest standardem w nowoczesnych maszynach rolniczych.

Kompatybilność i zamienniki

Drążek ten jest dedykowany do maszyn wyposażonych w osie i układy kierownicze marki Carraro. Aby upewnić się co do pełnej kompatybilności, warto porównać numer 139168 z numerami zamiennymi występującymi w dokumentacji technicznej pojazdu. Do częstych numerów cross-reference należą:

• 3909317M91
• 311445A1
• 3785554M1
• 062330R1
• 3688388M91

Produkt dostarczany jest przez renomowanego dystrybutora części rolniczych Kramp (numer dostawcy SHP424KR), co stanowi dodatkową gwarancję jakości wykonania i zgodności z normami OEM.

Wskazówki montażowe i eksploatacyjne

Podczas wymiany drążka kierowniczego kluczowe jest zachowanie czystości gwintów oraz dokładne dokręcenie połączeń zgodnie z momentem obrotowym zalecanym przez producenta maszyny. Nieprawidłowe dopasowanie średnicy stożka lub błędny dobór długości roboczej (258 mm) może prowadzić do kolizji z elementami osprzętu lub niewłaściwej geometrii kół.

Przed zamówieniem zawsze zmierz istniejący element. Sprawdź nie tylko długość, ale przede wszystkim średnicę stożka oraz rodzaj gwintu na końcach. Dzięki temu unikniesz konieczności zwrotów i zapewnisz swojemu ciągnikowi lub maszynie samobieżnej bezawaryjną pracę układu kierowniczego przez kolejne sezony.
