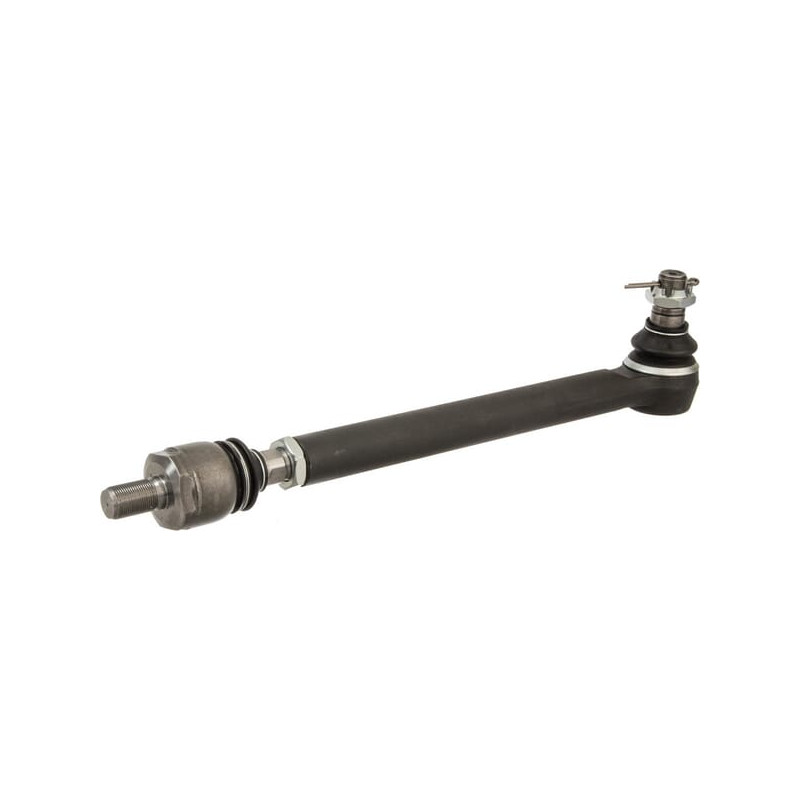

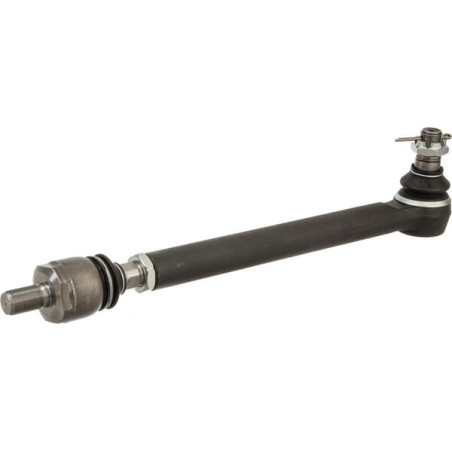

Drążek kierowniczy stożek-26,9/30,2-1:10, M24x1,5R L-510mm, Manitou 894377

Profesjonalny drążek kierowniczy Kramp do maszyn Manitou

Prezentowany produkt to wysokiej jakości drążek kierowniczy ze stabilizatorem, zaprojektowany z myślą o zapewnieniu precyzyjnego prowadzenia i stabilności w ciężkich maszynach budowlanych oraz rolniczych. Element ten, oznaczony numerem katalogowym producenta SHP651KR oraz referencją sklepu 01304997933S, stanowi kluczowy komponent układu kierowniczego, odpowiadający za przenoszenie sił sterowania z mechanizmu kierowniczego na koła jezdne.

Produkt jest dedykowany do maszyn marki Manitou, co potwierdza kompatybilność z oryginalnym numerem części 894377. Zastosowanie precyzyjnie wykonanych gwintów oraz odpowiednio dobranych materiałów gwarantuje długotrwałą odporność na obciążenia dynamiczne, wibracje oraz trudne warunki eksploatacyjne panujące na placach budowy czy w gospodarstwach rolnych.

Kluczowe parametry techniczne i wymiary

Drążek charakteryzuje się solidną konstrukcją, dostosowaną do specyficznych wymagań montażowych w układach kierowniczych typu heavy-duty. Poniżej znajdują się szczegółowe dane techniczne, które pozwalają na jednoznaczną identyfikację produktu i dopasowanie go do istniejącej instalacji:

• Długość całkowita: 472 mm
• Długość robocza: 365 mm
• Średnica zewnętrzna drążka: 36 mm
• Szerokość główki: 66 mm
• Długość stożka: 32 mm
• Zakrzywienie: Nie (drążek prosty)

Specyfikacja gwintów i osadzenia

Istotnym aspektem przy doborze końcówki drążka jest zgodność parametrów gwintów po obu stronach elementu. Prezentowany model wyposażony jest w gwinty metryczne o prawym kierunku skrętu, co jest standardem w większości nowoczesnych konstrukcji maszynowych.

Strona drążka (połączenie z mechanizmem kierowniczym):

• Średnica gwintu: M24
• Skok gwintu: 1.50 mm
• Długość gwintu: 85 mm
• Typ gwintu: Metryczny, prawy

Strona krótka (połączenie z wahaczem/zwrotnicą):

• Średnica gwintu: M24 lub M22 (zależnie od wariantu dopasowania)
• Skok gwintu: 1.50 mm
• Długość gwintu: 26,6 mm
• Typ gwintu: Metryczny, prawy

Zakres średnic osadzenia stożka

Prawidłowe dopasowanie stożka do gniazda w zwrotnicy lub wahaczu jest krytyczne dla bezpieczeństwa i precyzji układu kierowniczego. Drążek ten obsługuje zakres średnic osadzenia:

• Minimalna średnica osadzenia (D1): 27 mm
• Maksymalna średnica osadzenia (D2): 30,2 mm

Taka rozpiętość wymiarowa zapewnia elastyczność montażową i kompatybilność z różnymi typami piast lub zwrotnic stosowanych w maszynach Manitou.

Zastosowanie i kompatybilność

Drążek kierowniczy Kramp (SHP651KR) jest bezpośrednim zamiennikiem dla oryginalnej części Manitou o numerze 894377. Jest to rozwiązanie idealne dla serwisów i użytkowników indywidualnych poszukujących niezawodnej alternatywy dla części OEM, zachowującej pełną funkcjonalność i wymiary oryginału.

Produkt znajduje zastosowanie w maszynach wymagających precyzyjnego układu kierowniczego, gdzie stabilność i wytrzymałość połączeń są priorytetem. Dzięki metrycznym gwintom M24x1.5 po stronie drążka oraz możliwości dopasowania do gwintów M22/M24 po stronie końcówki, element ten integruje się z istniejącymi układami bez konieczności modyfikacji konstrukcyjnych.

Dlaczego warto wybrać ten produkt?

• Precyzja wykonania: Dokładne tolerancje gwintów i stożka zapewniają łatwy montaż i brak luzów.
• Wytrzymałość: Konstrukcja przystosowana do pracy w trudnych warunkach zewnętrznych.
• Kompatybilność: Pełna zgodność z maszynami Manitou (ref. 894377).
• Dostępność: Produkt nowy, gotowy do wysyłki, oferowany przez zaufanego dystrybutora Kramp.

Inwestycja w wysokiej jakości zamienniki układu kierowniczego przekłada się na bezpieczeństwo operatora oraz długą żywotność całej maszyny. Przed zakupem zaleca się weryfikację wymiarów starej części, szczególnie długości całkowitej (472 mm) oraz średnic gwintów, aby upewnić się co do pełnej zgodności z posiadanym modelem pojazdu.
