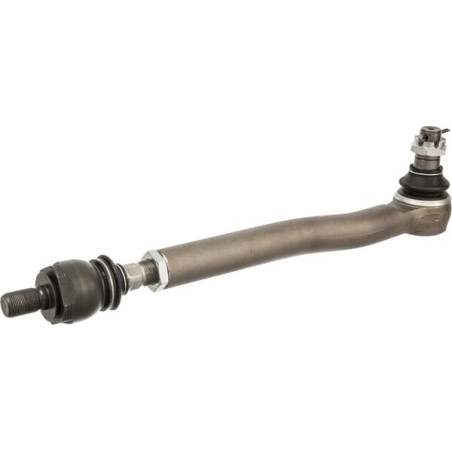

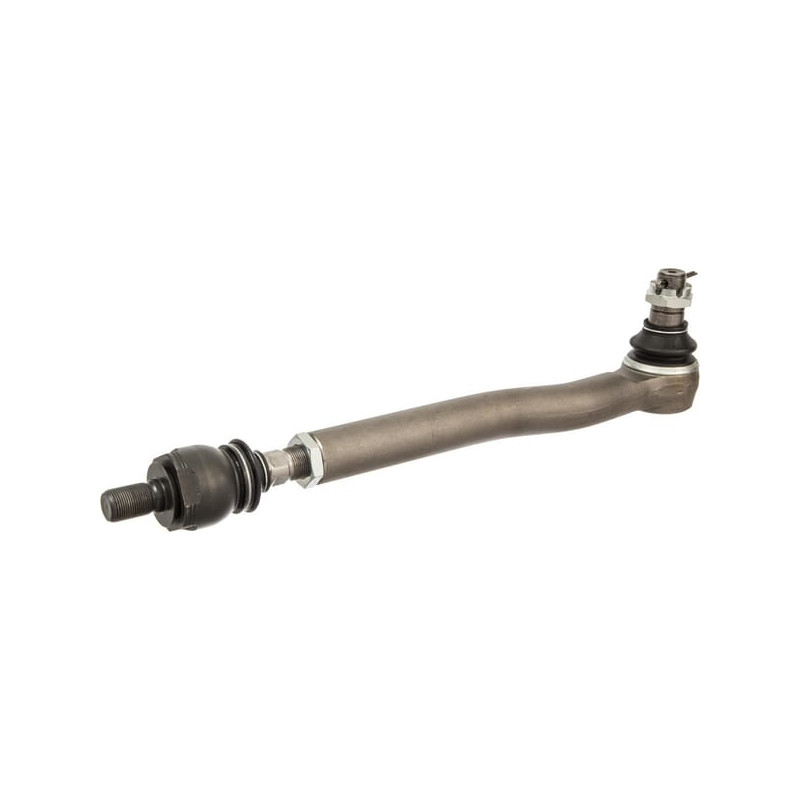

Drążek kierowniczy stożek-27,0/30,2-1:10, M22x1,5R L505mm, WL Manitou 601208

Profesjonalny drążek kierowniczy Kramp do maszyn Manitou

Prezentowany drążek kierowniczy marki Kramp to precyzyjnie wykonany element układu kierowniczego, zaprojektowany z myślą o zapewnieniu stabilności i bezpieczeństwa pracy w maszynach rolniczych oraz budowlanych. Produkt stanowi kluczowy komponent łączący mechanizm kierowniczy z kołami, umożliwiając precyzyjne sterowanie pojazdem nawet w trudnych warunkach terenowych. Dzięki zastosowaniu wysokiej jakości materiałów oraz rygorystycznym normom produkcyjnym, element ten charakteryzuje się wysoką odpornością na obciążenia dynamiczne i zmęczeniowe.

Drążek ten jest dedykowany do maszyn marki Manitou, co potwierdza kompatybilność z oryginalnym numerem katalogowym WL Manitou 601208. Jest to rozwiązanie typu aftermarket, które oferuje doskonały stosunek jakości do ceny, będąc pełnoprawnym zamiennikiem dla części oryginalnych. Konstrukcja uwzględnia specyficzne wymagania układów kierowniczych ciężkiego sprzętu, zapewniając trwałość i niezawodność przez długi okres eksploatacji.

Kluczowe parametry techniczne i wymiary

Przed zakupem warto zweryfikować wymiary starego elementu z poniższymi danymi technicznymi, aby upewnić się co do pełnej kompatybilności. Drążek posiada specyficzną geometrię, w tym zakrzywienie, które jest istotne dla prawidłowego montażu w danej konstrukcji zawieszenia.

• Numer referencyjny dostawcy: SHP639KR
• Oryginalny numer części (OE): Manitou 601208
• Długość całkowita: 435 mm
• Długość robocza: 335 mm
• Średnica zewnętrzna drążka: 38 mm
• Szerokość główki: 68 mm
• Długość stożka: 32 mm
• Zakrzywienie: Tak

Specyfikacja gwintów i połączeń

Element ten wyposażony jest w dwa rodzaje gwintów, dostosowanych do różnych stron montażowych. Strona drążka (dłuższa) oraz strona krótka posiadają gwinty metryczne o prawym kierunku skrętu, co jest standardem w większości zastosowań przemysłowych. Precyzja wykonania gwintów zapewnia pewne i sztywne połączenie, eliminując luzy, które mogłyby negatywnie wpłynąć na precyzję prowadzenia maszyny.

• Strona drążka (dłuższa):
  • Średnica gwintu: M24
  • Skok gwintu: 1.50 mm
  • Długość gwintu: 75 mm
  • Kierunek: Prawy
• Strona krótka (końcówka):
  • Średnica gwintu: M24 lub M22 (zależnie od wariantu mocowania)
  • Skok gwintu: 1.50 mm
  • Długość gwintu: 26.6 mm
  • Kierunek: Prawy

Zakres pasowania i osadzenie stożka

Istotnym aspektem przy doborze końcówek drążków kierowniczych jest średnica osadzenia stożka w zwrotnicy lub innym elemencie układu. Prezentowany produkt obsługuje zakres średnic osadzenia od 27 mm do 30.2 mm, co pokrywa się z popularnymi standardami stosowanymi w maszynach Manitou oraz innych producentach sprzętu specjalistycznego. Stożek o długości 32 mm zapewnia odpowiednią powierzchnię kontaktu, gwarantując stabilne przenoszenie sił skrętnych.

Zastosowanie i kompatybilność

Drążek kierowniczy Kramp o numerze SHP639KR znajduje zastosowanie w maszynach wymagających precyzyjnego układu kierowniczego. Głównym obszarem zastosowania są ładowacze teleskopowe i inne maszyny marki Manitou. Produkt ten jest idealnym wyborem podczas serwisowania układu kierowniczego, wymiany zużytych elementów lub napraw powypadkowych.

Przykładowa kompatybilność (na podstawie numeru OE):

• Manitou (modele kompatybilne z OE 601208)

Zaleca się wymianę drążków parami lub kompleksową kontrolę całego układu kierowniczego (przegubów, końcówek, drążków poprzecznych) w celu zapewnienia optymalnej geometrii kół i bezpieczeństwa operatora. Po montażu nowego elementu konieczne jest wykonanie regulacji geometrii zawieszenia zgodnie z wytycznymi producenta maszyny.
