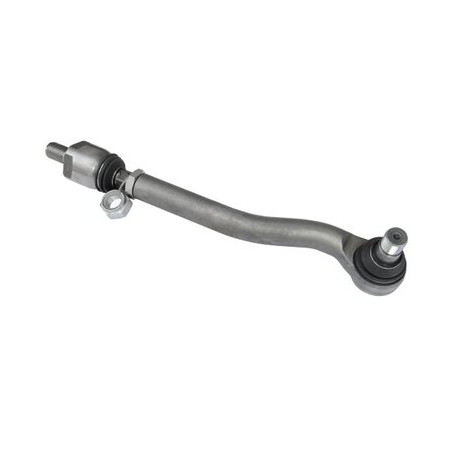

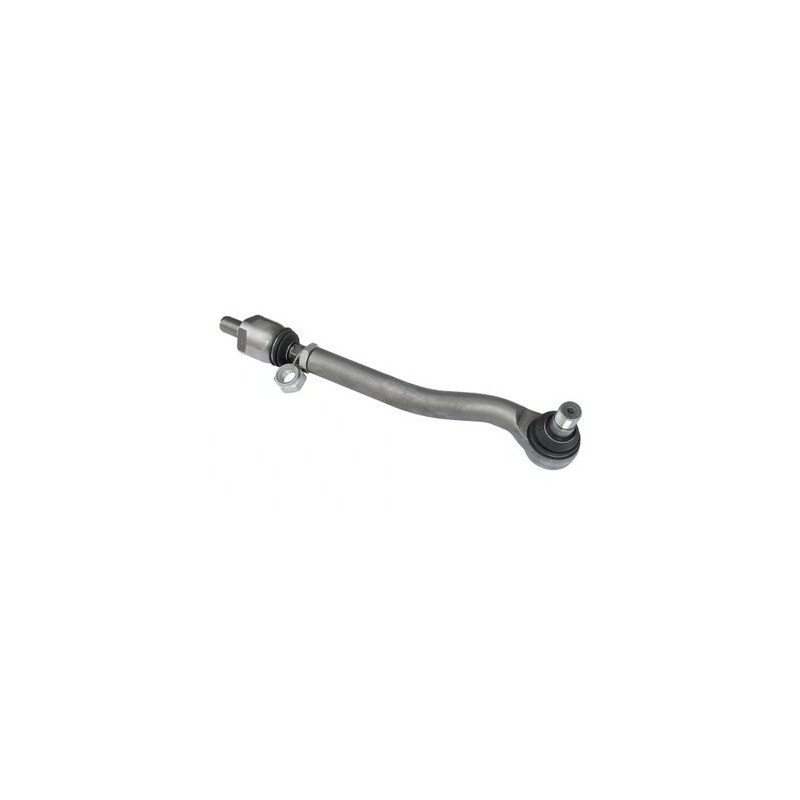

Drążek kierowniczy stożek-29/32,2-1:10, M27x1,5R L-593mm, WP Manitou 959022

Profesjonalna końcówka drążka kierowniczego ze stabilizatorem Kramp

Prezentowana końcówka drążka kierowniczego ze stabilizatorem marki Kramp to wysokiej jakości komponent układu kierowniczego, zaprojektowany z myślą o wymagających zastosowaniach w maszynach rolniczych i budowlanych. Produkt stanowi kluczowy element zapewniający precyzyjne prowadzenie pojazdu oraz stabilność podczas pracy w trudnych warunkach terenowych. Dzięki zastosowaniu wytrzymałych materiałów i precyzyjnego wykonania, element ten gwarantuje długotrwałą eksploatację oraz niezawodność działania układu sterowania.

Kluczową cechą tego modelu jest jego uniwersalność w zakresie mocowania, co potwierdzają precyzyjne parametry techniczne. Końcówka wyposażona jest w stożek o zakresie średnic osadzenia od 29 mm do 32,2 mm, co pozwala na dopasowanie do różnych typów zwrotnic i mechanizmów kierowniczych. Całkowita długość elementu wynosi 626 mm, przy czym długość robocza to 422 mm, co zapewnia odpowiedni zakres ruchu i geometrię układu.

Specyfikacja techniczna i parametry gwintów

Konstrukcja końcówki opiera się na metrycznych gwintach prawych na wszystkich trzech kluczowych punktach połączenia, co ułatwia montaż i zapewnia standardową kompatybilność z większością dostępnych na rynku drążków i przegubów. Średnica zewnętrzna drążka wynosi 40 mm, co wskazuje na jego wysoką wytrzymałość na obciążenia skrętne i osiowe.

• Długość całkowita: 626 mm
• Długość robocza: 422 mm
• Szerokość główki: 66 mm
• Długość stożka: 32 mm
• Średnica zewnętrzna drążka: 40 mm
• Zakrzywienie: Tak
• Zakres średnicy osadzenia (stożek): 29 mm – 32,2 mm

Szczegółowe dane gwintów i połączeń

Dla zapewnienia pełnej kompatybilności podczas wymiany lub naprawy, istotne jest dopasowanie parametrów gwintów. Końcówka posiada trzy różne sekcje gwintowane, każda o specyficznym przeznaczeniu:

• Strona drążka (C): Gwint metryczny M28 o skoku 1,50 mm, kierunek prawy. Jest to standardowe połączenie z głównym drążkiem kierowniczym.
• Strona końcowa – koło (F): Gwint metryczny M27 o skoku 1,50 mm, kierunek prawy. Długość tego gwintu wynosi 28 mm.
• Strona końcowa – zwrotnica (C1): Gwint metryczny M27 o skoku 1,50 mm, kierunek prawy.

Wszystkie gwinty są prawoskrętne, co jest typowym rozwiązaniem w większości układów kierowniczych maszyn mobilnych, eliminując ryzyko pomyłki podczas montażu. Precyzja wykonania gwintów zapewnia szczelne i sztywne połączenie, minimalizując luzy, które mogby negatywnie wpłynąć na precyzję sterowania.

Zastosowanie i kompatybilność

Produkt oznaczony jest jako zamiennik lub odpowiednik dla numeru katalogowego WP Manitou 959022. Oznacza to, że końcówka ta jest dedykowana do maszyn marki Manitou oraz innych pojazdów specjalistycznych wykorzystujących podobne rozwiązania w układzie kierowniczym. Przed zakupem zaleca się weryfikację oryginalnego numeru części oraz wymiarów geometrycznych starego elementu, w szczególności długości roboczej i średnicy stożka.

Końcówka drążka ze stabilizatorem Kramp to rozwiązanie dla serwisów maszyn rolniczych, budowlanych oraz właścicieli flot pojazdów specjalistycznych, którzy szukają części o potwierdzonej jakości i dokładnych parametrach technicznych. Produkt dostarczany jest jako nowa sztuka, gotowa do montażu po ewentualnej regulacji geometrii kół.
