Głowica do filtr z gwintem 3/4" BSP

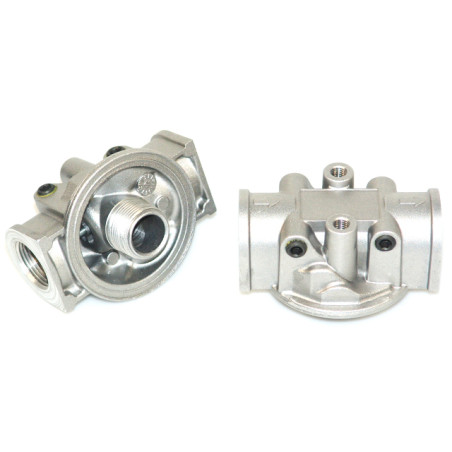

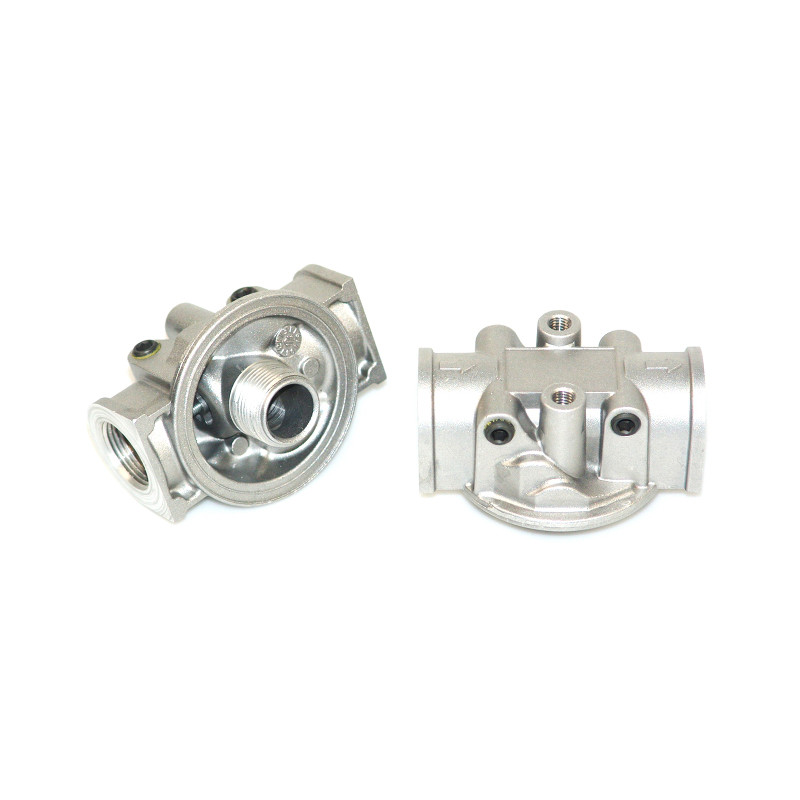

Głowica filtra hydraulicznego z zaworem by-pass 3/4" BSP

Prezentowana głowica to kluczowy element układu filtracji cieczy hydraulicznych, zaprojektowany do montażu z wkładami filtracyjnymi o specyficznych wymiarach. Produkt, oznaczony referencją producenta 1507-DAR11111WD, stanowi solidną podstawę dla filtra, zapewniając hermetyczne połączenie oraz prawidłowy obieg oleju w układzie. Jest to element niezbędny do utrzymania czystości medium roboczego w maszynach rolniczych, budowlanych oraz urządzeniach przemysłowych.

Konstrukcja głowicy uwzględnia obecność zaworu by-pass, który odgrywa istotną rolę w ochronie układu hydraulicznego. W przypadku zapchania wkładu filtracyjnego lub zwiększenia lepkości oleju przy niskich temperaturach, zawór ten otwiera się, umożliwiając przepływ cieczy z pominięciem filtra. Zapobiega to niebezpiecznemu wzrostowi ciśnienia i potencjalnemu uszkodzeniu pompy hydraulicznej, zapewniając ciągłość pracy maszyny, choć czasowo przy obniżonej skuteczności filtracji.

Parametry techniczne i wymiary montażowe

Dobór odpowiedniej głowicy wymaga precyzyjnego dopasowania do istniejącego wkładu filtracyjnego oraz przyłączy w maszynie. Poniższe dane techniczne są kluczowe dla poprawnej identyfikacji kompatybilności produktu:

• Ilość zaworów by-pass: 1 sztuka
• Średnica zewnętrzna D1: 96 mm
• Średnica D2: 76 mm
• Średnica wewnętrzna D3: 58 mm
• Gwint przyłącza wejściowego (D7): 3/4 cala BSP
• Gwint przyłącza wyjściowego (D8): 3/4 cala BSP
• Wysokość H1: 58 mm
• Wysokość H2: 14,5 mm

Wymiary te wskazują, że głowica jest dedykowana do filtrów z uszczelką o średnicach 58/72 mm. Gwinty rurowe BSP (British Standard Pipe) są standardem w wielu układach hydraulicznych, zapewniając szczelne połączenie bez konieczności stosowania dodatkowych uszczelnień płaskich, o ile użyte zostaną odpowiednie taśmy lub pasty uszczelniające na gwintach.

Zastosowanie i kompatybilność

Głowica znajduje zastosowanie wszędzie tam, gdzie wymagana jest skuteczna filtracja oleju hydraulicznego. Dzięki uniwersalnemu gwintowi 3/4" BSP oraz standardowym wymiarom montażowym, może być stosowana w szerokim spektrum urządzeń. Jest to element zamienny, który pozwala na szybką regenerację układu filtracji bez konieczności wymiany całego zespołu.

Przed zakupem należy bezwzględnie zweryfikować wymiary starej głowicy lub wkładu filtracyjnego, szczególnie średnice D1, D2 oraz D3, a także rodzaj gwintu. Nieprawidłowe dopasowanie może prowadzić do nieszczelności lub braku możliwości montażu. Produkt dostarczany jest jako nowy element, gotowy do instalacji w profesjonalnych warsztatach serwisowych lub przez doświadczonych użytkowników maszyn.
