Gniazdo z noskiem ISO12,5 gwint zewnętrzny M18x1,5 grodziowy

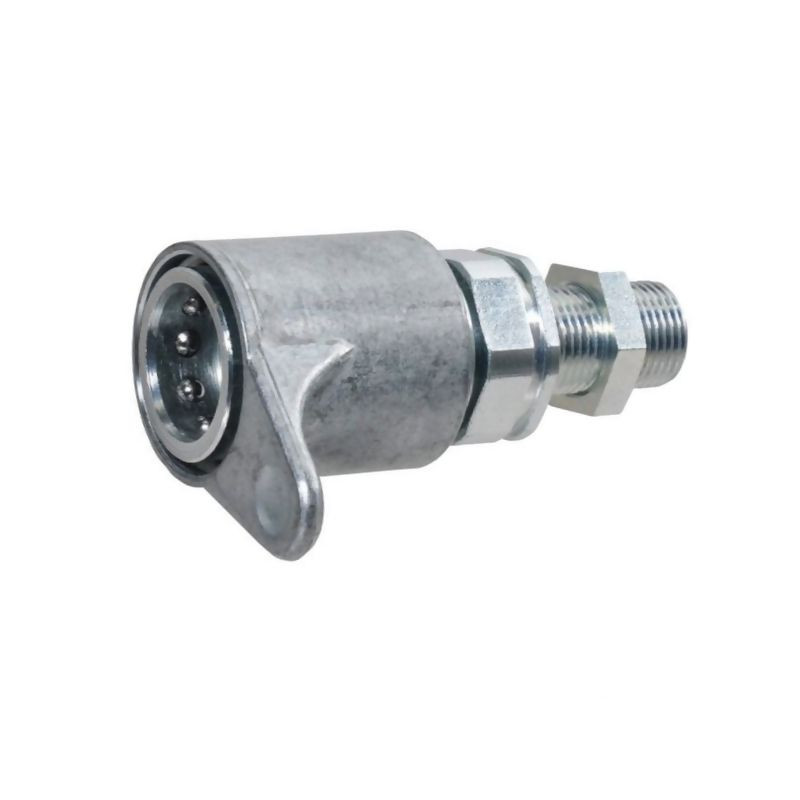

Gniazdo z noskiem Stauff ZPF10N18 – precyzyjne złącze hydrauliczne ISO 12,5

Profesjonalne gniazdo z noskiem marki Stauff, oznaczone referencją ZPF10N18, stanowi kluczowy element systemów hydraulicznych w maszynach rolniczych i przemysłowych. Produkt został zaprojektowany zgodnie z rygorystycznymi normami branżowymi, zapewniając bezpieczne i szczelne połączenie w obwodach wysokiego ciśnienia. Jego konstrukcja opiera się na standardzie ISO 7241-1-A (seria A), co gwarantuje pełną kompatybilność z większością powszechnie stosowanych wtyków hydraulicznych na rynku.

Kluczową cechą tego złącza jest gwint zewnętrzny M18x1,5, który umożliwia solidny montaż w blokach hydraulicznych, rozdzielaczach lub bezpośrednio w elementach maszyn. Dzięki zastosowaniu mechanizmu grodziowego, gniazdo zapobiega wyciekom oleju hydraulicznego podczas rozłączania przewodów, co jest istotne zarówno dla bezpieczeństwa operatora, jak i dla ochrony środowiska naturalnego przed skażeniami.

Specyfikacja techniczna i parametry pracy

Złącze charakteryzuje się wysoką odpornością na obciążenia mechaniczne i chemiczne. Materiał uszczelnienia wykonany z kauczuku nitrylowego (NBR) zapewnia doskonałą szczelność w kontakcie z olejami mineralnymi, które są standardem w hydraulice siłowej. Powierzchnia elementu została poddana obróbce white passivated (białe pasywowanie), co znacząco podnosi odporność na korozję i wydłuża żywotność produktu w trudnych warunkach atmosferycznych, typowych dla pracy w rolnictwie.

• Nominalny rozmiar: ISO 12,5
• Gwint przyłączeniowy: M18x1,5 (metryczny, drobnozwojny)
• Długość całkowita: 85 mm
• Średnica zewnętrzna: 38 mm
• Ciśnienie robocze: do 250 bar
• Zakres temperatur pracy: od -30°C do +100°C
• Materiał uszczelnienia: NBR (kauczuk nitrylowy)
• Obróbka powierzchni: White passivated
• Norma: ISO 7241-1-A

Zastosowanie i sposób działania

Gniazdo z noskiem ZPF10N18 znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka wymiana narzędzi hydraulicznych lub podłączenie dodatkowych agregatów. Mechanizm Push & Pull oraz osiowe uruchamianie tulei blokującej ułatwiają obsługę, pozwalając na intuicyjne łączenie i rozłączanie przewodów. Należy jednak pamiętać o istotnym ograniczeniu technicznym: produkt ten nie umożliwia podłączania pod ciśnieniem w standardowych warunkach pracy. Przed połączeniem lub rozłączeniem złącza należy zawsze odciążyć układ hydrauliczny, aby uniknąć uszkodzenia mechanizmu grodziowego oraz ryzyka wyrzutu oleju.

Dzięki kompaktowej budowie i precyzyjnie wykonanym wymiarom, gniazdo idealnie sprawdza się w przestrzeniach o ograniczonej dostępności. Jego solidna konstrukcja zapewnia stabilność połączenia nawet przy drganiach charakterystycznych dla pracy maszyn rolniczych, takich jak ciągniki, kombajny czy ładowacze czołowe.

Na co zwrócić uwagę przed zakupem?

Aby mieć pewność prawidłowego doboru części, warto zweryfikować kilka kluczowych parametrów istniejącego układu. Przede wszystkim należy upewnić się, że gwint przyłączeniowy w maszynie to dokładnie M18x1,5. Istotna jest również zgodność z normą ISO 7241-1-A, która różni się profilem uszczelnienia od popularnej serii B (ISO 7241-1-B). Sprawdzenie długości całkowitej (85 mm) oraz średnicy (38 mm) pomoże uniknąć kolizji z innymi elementami konstrukcyjnymi maszyny. Produkt marki Stauff to synonim jakości i trwałości, co przekłada się na mniejszą awaryjność i niższe koszty eksploatacji w długim okresie.
