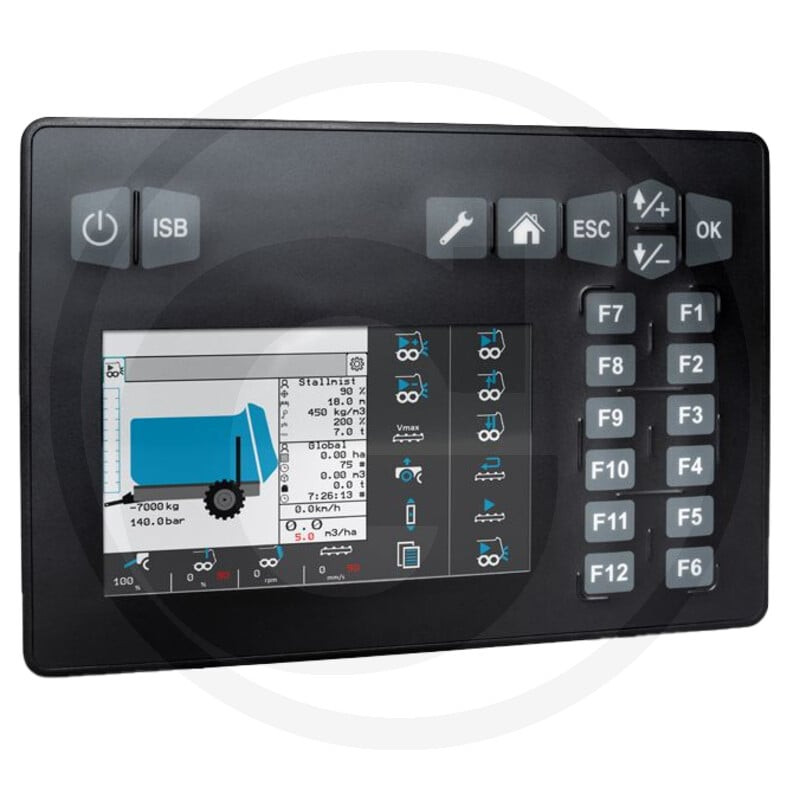

Isobus Terminal JVM-206

Terminal ISOBUS JVM-206

Podstawowy wyświetlacz JVM-206 to intuicyjne urządzenie sterujące, zaprojektowane z myślą o wygodnej obsłudze jedną ręką. Dzięki funkcjonalności ISOBUS UT bezproblemowo współpracuje ze sterownikami ISOBUS firmy Bucher Automation, wykorzystując do komunikacji standardowy protokół ISOBUS. Połączenie 5-calowego, kolorowego ekranu dotykowego TFT o wysokiej rozdzielczości z fizyczną klawiaturą zapewnia optymalne wrażenia dotykowe oraz nowoczesną koncepcję sterowania.

Najważniejsze cechy wyświetlacza

• Ekran: 5-calowy, kolorowy wyświetlacz TFT z podświetleniem LED i panelem dotykowym (rozdzielczość 800 x 480 pikseli).
• Klawiatura: 12 klawiszy funkcyjnych (miękkich), 6 klawiszy twardych oraz przyciski ISB i zasilania (Power).
• Procesor: Wydajny układ STM32F429 z 16 MB zewnętrznej pamięci Flash.
• Funkcje ISOBUS: ISB, Limited FS, Limited ISOBUS UT, Limited TECU.
• Zegar czasu rzeczywistego (RTC): Zasilany bateryjnie, o typowej żywotności 10 lat pracy.
• Wielojęzyczność: Obsługa wielu języków, w tym m.in.: polskiego, angielskiego, niemieckiego, francuskiego, hiszpańskiego, włoskiego i czeskiego.

Dane techniczne i interfejsy

Terminal został wyposażony w szereg wejść i złączy, które umożliwiają integrację z systemami maszyn rolniczych i mobilnych:

• Wejścia cyfrowe: 1 wejście prędkości tylnego WOM (zgodne z ISO 11786), 1 wejście trzypunktowe (ISO 11786), 2 wejścia prędkości ciągnika (ISO 11786) z 2 trybami pracy do konfiguracji, sygnał zapłonu.
• Wejścia analogowe: 1 trzypunktowe wejście analogowe (zgodne z ISO 11786).
• Interfejsy komunikacyjne: 1 port CAN (zgodny z ISOBUS) oraz 1 interfejs USB.
• Maksymalna liczba wejść/wyjść: 6.
• Sygnalizacja dźwiękowa: Wbudowany brzęczyk.

Odporność i certyfikaty

Wyświetlacz JVM-206 charakteryzuje się wysoką trwałością, co potwierdza klasa szczelności IP65 oraz zgodność z normami dotyczącymi wibracji i wstrząsów (ISO 16750-3). Posiada certyfikaty CE oraz ISO 14982. Zakres napięcia roboczego wynosi od 8 do 18 V DC (zabezpieczenie przed zrzutem obciążenia dla systemów 12 V, brak uszkodzeń przy zasilaniu 24 V, maksymalnie do 32 V). Urządzenie może pracować w temperaturach od -20°C do +70°C (temperatura przechowywania od -30°C do +70°C).

Wszystkie wyświetlacze ISOBUS są również dostępne z neutralną folią przednią jako uniwersalne jednostki sterujące, programowalne w języku C (szczegółowe informacje dostępne na żądanie).
