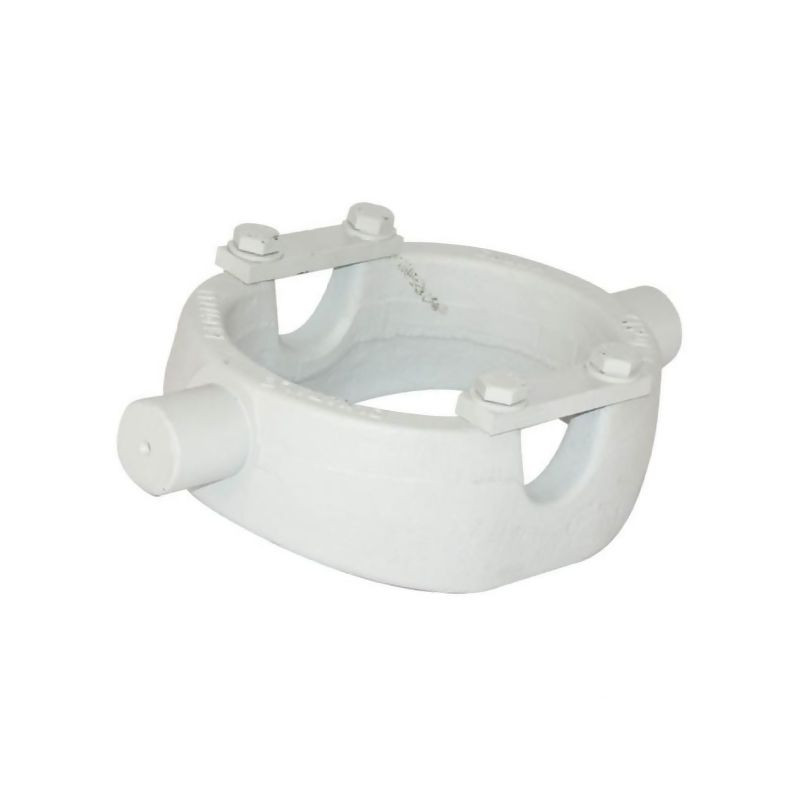

Kołyska siłownika teleskopowego TC, ø95

Kołyska siłownika teleskopowego TC9195 – precyzja i wytrzymałość

Kołyska siłownika teleskopowego o numerze katalogowym TC9195 to kluczowy element systemu hydraulicznego, zaprojektowany z myślą o zapewnieniu stabilności i swobody ruchu w ciężkich warunkach pracy. Produkt marki Di Natale-Bertelli, renomowanego producenta komponentów hydraulicznych, stanowi niezawodne rozwiązanie dla maszyn rolniczych, budowlanych oraz transportowych wymagających precyzyjnego sterowania wychyleniem siłownika.

Główną funkcją tej kołyski jest umożliwienie przechylania cylindra hydraulicznego w czterech kierunkach. Taka konstrukcja zapewnia elastyczność montażu oraz kompensuje niewielkie niedopasowania osiowe podczas pracy mechanizmu, co znacząco wydłuża żywotność całego układu hydraulicznego i redukuje naprężenia w punktach mocowania.

Specyfikacja techniczna i wymiary

Produkt został wykonany z wysokiej jakości stali konstrukcyjnej S355JR, co gwarantuje odporność na obciążenia dynamiczne oraz trwałość w trudnym środowisku eksploatacyjnym. Poniżej przedstawiamy szczegółowe parametry techniczne, które należy uwzględnić przy doborze części zamiennej lub projektowaniu nowego układu:

• Symbol/Indeks: TC9195
• Producent: Di Natale-Bertelli (Technical Service Engineering / Technical Service Hydraulics)
• Materiał wykonania: Stal S355JR
• Waga: 5 kg
• Zastosowanie: Siłowniki teleskopowe Di Natale-Bertelli

Szczegółowe wymiary geometryczne

Dla prawidłowego dopasowania kołyski do istniejącej zabudowy kluczowe są precyzyjne wymiary montażowe. Produkt charakteryzuje się następującymi parametrami geometrycznymi:

• Średnica zewnętrzna (O): 95 mm
• Średnica otworu (D): 35 mm
• Średnica sworznia (G): 35 mm
• Szerokość całkowita (C): 80 mm
• Szerokość elementu (E): 25 mm
• Długość A: 200 mm
• Długość B: 120 mm
• Długość B1: 160 mm
• Długość BTo: 160 mm (odpowiednik B1)
• Wymiar F: 35 mm
• Wymiar I: 95 mm
• Kąt pracy: 64°
• Typ: 1

Zastosowanie i kompatybilność

Kołyska TC9195 jest dedykowana do współpracy z siłownikami teleskopowymi marki Di Natale-Bertelli. Jej konstrukcja pozwala na płynną pracę przy zachowaniu kąta wychylenia wynoszącego 64 stopni, co jest typowe dla wielu zastosowań w przyczepach rolniczych, wywrotkach oraz maszynach specjalistycznych. Dzięki zastosowaniu stali S355JR element ten cechuje się wysoką wytrzymałością na rozciąganie i dobrą spawalnością, co jest istotne przy ewentualnych modyfikacjach lub naprawach warsztatowych.

Przed zakupem zaleca się dokładne sprawdzenie wymiarów montażowych, w szczególności średnicy otworu (35 mm) oraz szerokości (80 mm), aby upewnić się, że kołyska idealnie pasuje do posiadanego siłownika lub uchwytu. Produkt jest oferowany jako pojedyncza sztuka, gotowa do montażu.
