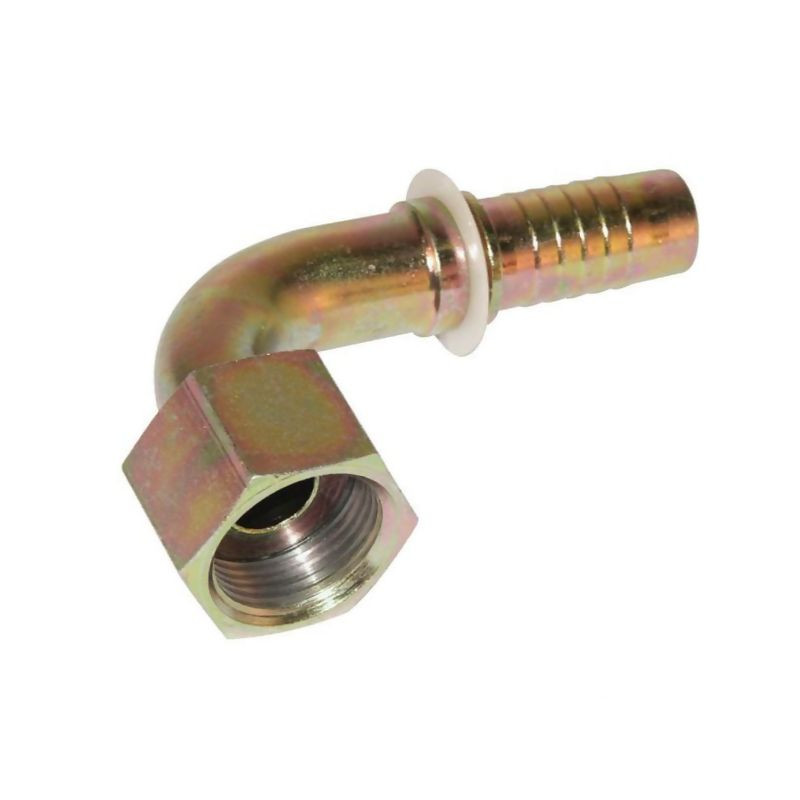

Końcówka DN25-1"3/16 ORFS-90°

Końcówka DN25-1"3/16 ORFS-90°

Końcówka DN25-1"3/16 ORFS-90° to element złączny stosowany w układach hydraulicznych z uszczelką płaską ORFS. Wykonana ze stali, z obróbką powierzchni ocynkowaną (zabezpieczenie przed korozją), przeznaczona do połączeń o średnicy złącza 25 mm. Dzięki kątem 90°, zapewnia wygodny montaż i stabilne połączenie w trudniejszych warunkach pracy maszyny.

Współpracuje z uszczelkami płaskimi ORFS oraz złączami UNF. Długość złącza i szczegóły techniczne wynikają z parametrów podanych w specyfikacji, bez wprowadzania modyfikacji. Produkt gotowy do montażu w systemach wymagających wysokiej szczelności i trwałości połączeń hydraulicznych.

Zastosowanie

Produkt przeznaczony do układów hydraulicznych w zastosowaniach rolniczych i przemysłowych, gdzie wymagana jest pewna i szczelna instalacja połączeń z uszczelkami ORFS, złącze 25 mm i złącze UNF.

Najważniejsze cechy produktu

• Materiał: stal
• Powłoka: ocynkowana / biały pasywowany
• Typ złącza: ORFS, męski/żeński zależnie od zestawu
• Przyłącze: nakrętka złączkowa UNF z uszczelką płaską ORFS
• Kąt złącza: 90°
• Średnica złącza węża: 25 mm (1 cal)
• Rozmiar klucza dla złącza: 36.0 mm
• Numer referencyjny: H1222491-16120S

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

Przy dopasowaniu warto zwrócić uwagę na numer referencyjny i zgodność z typem złącza ORFS, średnicą gwintu oraz rodzajem uszczelki płaskiej. Sprawdź, czy zakończenia złączki odpowiadają wymaganiom maszyny i czy zestaw zawiera odpowiednie elementy do połączenia (nakrętka, uszczelka). W razie wątpliwości porównaj dane techniczne z istniejącymi specyfikacjami maszyny oraz numerem orginalnym H1222491-16120S, aby potwierdzić kompatybilność.
