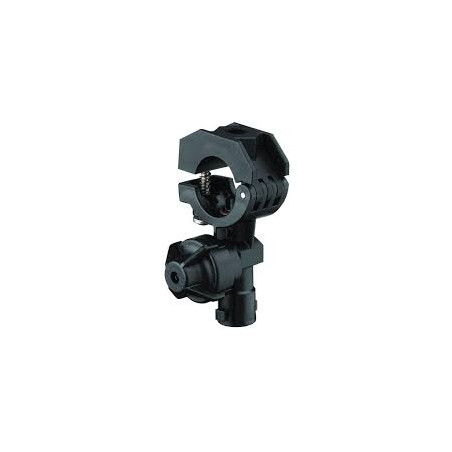

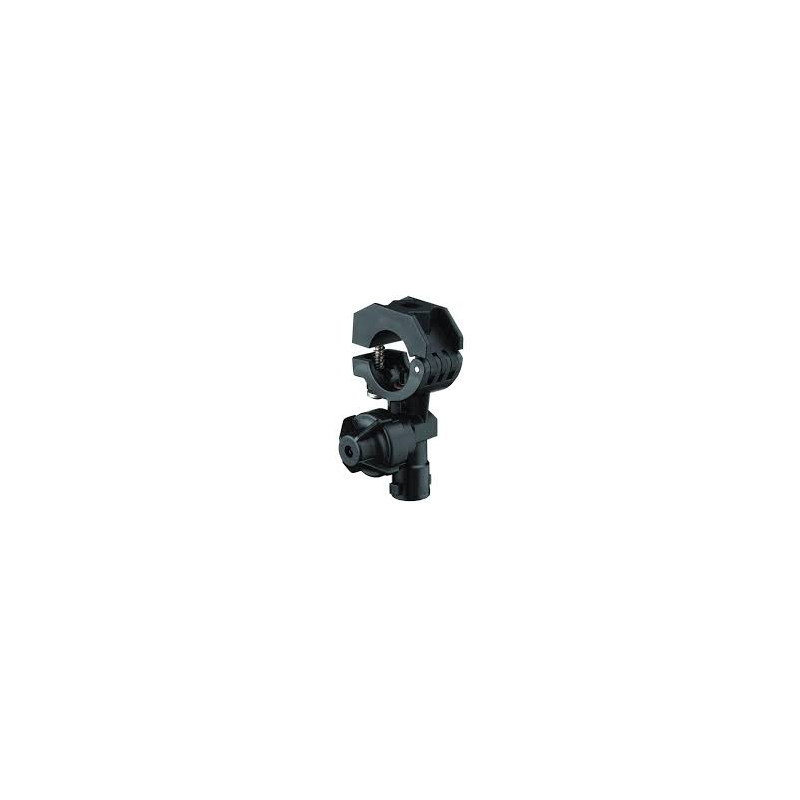

Korpus QJ17560A TeeJet do rury 20mm przyłącze F 9,5mm

Korpus QJ17560A TeeJet do rury 20mm przyłącze F 9,5mm

Korpusy pojedyncze TeeJet z serii QJ17560A-NYB przeznaczone do montażu na rurach o średnicy 20 mm. Produkt zapewnia szczelne zamknięcie za pomocą zaworu TeeJet ChemSaver. Zawór zwrotny otwiera się przy ciśnieniu 0,7 bara (10 PSI). W zestawie standardowa membrana wykonana z EPDM; w wersji Viton dostępna w ofercie. Mocowanie w otworze 9,5 mm (3/8" lub 7,0 mm (9/32"), wywierconym w rurze lub przewodzie rurowym). Dołączone elementy pozwalają na montaż na płaskich powierzchniach dzięki otworowi montażowemu w podzespole górnego zacisku. Maksymalne ciśnienie robocze wynosi 20 barów (300 PSI). Prędkość przepływu zależy od spadku ciśnienia: 8,5 l/min (2,25 gal./min) przy spadku 0,34 bara (5 PSI) oraz 12,0 l/min (3,18 gal./min) przy spadku 0,69 bara (10 PSI).

Zastosowanie

Produkt sprawdza się w systemach rozprowadzania cieczy rolniczych, gdzie wymagane jest pewne i szczelne połączenie na rurach 20 mm. Idealny do montażu w punktach dystrybucji, gdzie zachodzi potrzeba niezawodnego otwierania i zamykania przepływu w zintegrowanych układach dozujących.

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

• Zweryfikuj średnicę rury: 20 mm oraz wybrany typ przyłącza F 9,5 mm (9,5 mm to rozmiar przyłącza).
• Sprawdź zgodność materiału membrany z mediami i wymaganiami chemicznymi (EPDM vs Viton).
• Upewnij się, że montaż odbywa się w otworze 9,5 mm (3/8" lub 9/32") i że masz możliwość zamocowania na płaskiej powierzchni dzięki górnemu złączowi.
• Sprawdź maksymalne ciśnienie robocze systemu – produkt obsługuje do 20 barów (300 PSI).
• Określ oczekiwany przepływ w zależności od ciśnienia i potrzeb aplikacji: 8,5 l/min przy niskim spadku ciśnienia lub 12,0 l/min przy wyższym spadku.

Przy zakupie warto dopasować wersję membrany do chemii użytkowanej w gospodarstwie oraz upewnić się, że numer katalogowy / zapis produktu odpowiada konkretnemu zestawowi. Sprawdź numer referencyjny QJ17560A20MMNYB i dopasuj do swojego systemu rurociągów 20 mm oraz przyłącza 9,5 mm.
