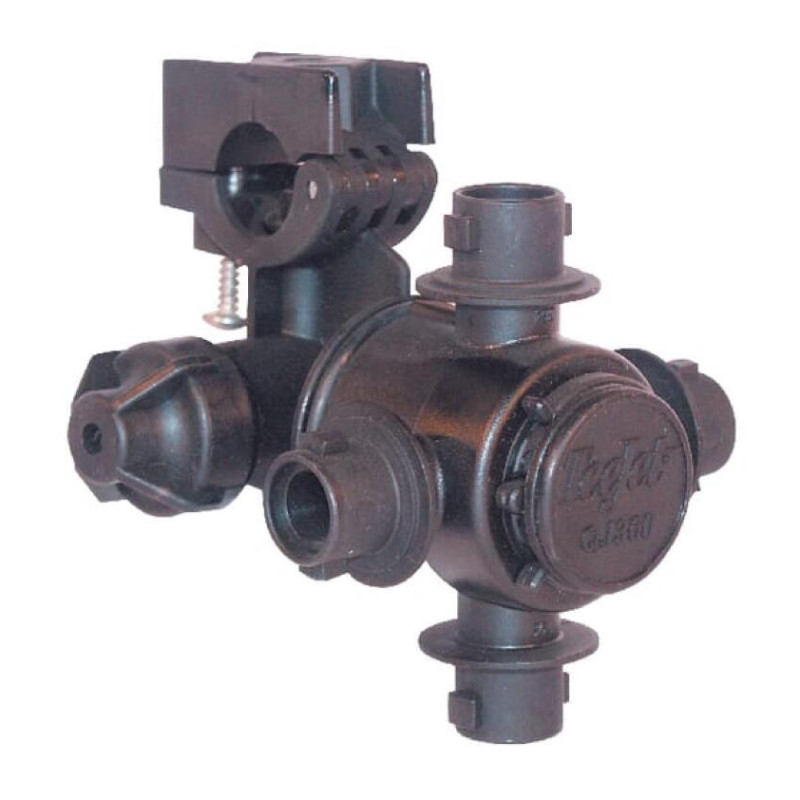

Korpus QJ364C TeeJet 4 do rury 1" - 31mm przyłącze F 9,5mm

Korpus QJ364C TeeJet 4 do rury 1" - 31mm przyłącze F 9,5mm

Korpus QJ364C-1-NYB z serii wielopozycyjnych korpusów TeeJet przeznaczony do rur o średnicy zewnętrznej 31 mm (1") z przyłączeniem 9,5 mm. Wersje wyposażone są w mechanizm odcinania i możliwość ustawienia rozrzutu, co ułatwia zamianę rozpylaczy i płukanie układu rurowego. Konstrukcja zapewnia odcięcie przepływu między pozycjami oraz automatyczne ustawienie rozpylaczy o płaskim strumieniu. Maksymalne ciśnienie robocze wynosi 20 barów. Standardowo membrana EPDM, opcjonalnie Viton®.

Dostępne również w wykonaniu dopasowanym do połączeń z rurami 20 mm, 25 mm, 1/2", 3/4" i 1". Zawiera membranowy zawór zwrotny ChemSaver® gwarantujący szczelność zamknięcia. Prędkość przepływu zależy od spadku ciśnienia: 8,5 l/min (2,25 gal./min) przy spadku do 0,34 bar (5 PSI) i 12,0 l/min (3,18 gal./min) przy spadku do 0,69 bar (10 PSI).

Montowany w otworze 9,5 mm (3/89) wywierconym w rurze lub przewodzie rurowym. Górny zacisk z gniazdem sześciokątnym umożliwia montaż na powierzchniach płaskich, kompatybilny z śrubami 5/16" lub M8. Zawiasowy montaż górnego zacisku skraca czas instalacji i mieści się w najczęściej używanych profilach belek. Do zestawu serii QJ360E należą korpusy wielopozycyjne do mocowania wyłącznie na rurach o średnicy zewnętrznej 20 mm; prędkości przepływu 5,7 l/min (1,5 gal./min) przy spadku 0,34 bar oraz 8,0 l/min (2,1 gal./min) przy spadku 0,69 bar. Zmniejszone przestrzenie wewnętrzne poprawiają odcięcie zaworem ChemSaver, a wycięcie w wlocie korpusu ułatwia opróżnianie belki i redukuje osady.

Zastosowanie

Produkt sprawdza się w systemach opryskowych wymagających precyzyjnego dozowania i łatwej wymiany elementów. Dzięki możliwości dopasowania do różnych średnic rur oraz zastosowaniu zaworów odcinających, korpus wspiera efektywne i bezpieczne prowadzenie oprysków w gospodarstwie.

Weryfikacja dopasowania i na co uważać przed zakupem

• Sprawdź średnicę rury i przyłącza (1"/31 mm z 9,5 mm przyłączeniem).
• Potwierdź kompatybilność z typowymi połączeniami W zależności od wersji dostępne są różne dopasowania do rur 20 mm, 25 mm, 1/2", 3/4" i 1".
• Zweryfikuj maksymalne ciśnienie robocze (do 20 barów) i rodzaj membrany (EPDM domyślny, Viton® jako opcja).

Przed zakupem warto dopasować numer katalogowy dokładnie do swojego układu rurowego i systemu opryskowego, aby zapewnić kompatybilność mechanizmu odcinającego oraz przyłączy.
