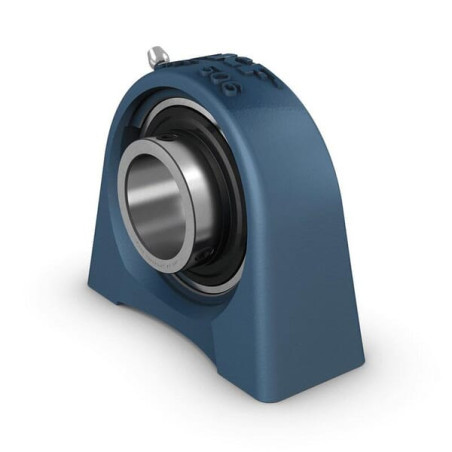

Obudowa SKF SYF45TF

Obudowa stanowi wytrzymałe, żeliwne ogniwo układu łożyskowego, zaprojektowane do precyzyjnych mechanizmów. Wykonana z materiału zapewniającego stabilność i odporność na obciążenia, co przekłada się na długą żywotność całej jednostki. W zestawie znajduje się łożysko stalowe, a konstrukcja obejmuje dwustronnie wydłużony pierścień wewnętrzny z dwoma śrubami regulacyjnymi, co umożliwia łatwą kalibrację i utrzymanie właściwego luzowania. Grafika techniczna i wymiary umożliwiają bezproblemowy dobór do kompatybilnego układu.

Wymiary podane w danych technicznych pozwalają dopasować obudowę do konkretnych zastosowań w gospodarstwie lub warsztacie rolniczym. Dzięki stojącej, krótkiej podstawie obudowa jest stabilna w instalacjach, gdzie wymagana jest kompaktowa, a zarazem solidna konstrukcja. Masa około 1,954 kg zapewnia odpowiednią sztywność przy standardowych obciążeniach.

Zastosowanie

Stanowi element układów napędowych i transporterów, gdzie wymagana jest trwała obudowa łożyskowa z możliwością smarowania. Sprawdza się w maszynach rolniczych, przenośnikach i innych urządzeniach mechanicznych, które wymagają odporności na obciążenia promieniowe i stałe użytkowanie.

Weryfikacja dopasowania i przed zakupem

• Sprawdź średnicę łożyska wew. (d) 45 mm oraz całkowite wymiary: L 120 mm, H 107,5 mm, szerokość 54,2 mm.
• Zweryfikuj materiał obudowy – żeliwo, i materiał łożyska – stal.
• Porównaj rozstaw otworów montażowych J = 95,3 mm oraz położenie wału/wałka H1 = 54 mm.
• Upewnij się, że obudowa umożliwia właściwe odległości montażowe i połączenia śrub regulacyjnych oraz możliwość smarowania.

Przed zakupem zweryfikuj numer referencyjny OE, jeśli jest dostępny w dokumentacji technicznej maszyny. Dodatkowe wymiary, takie jak S1 (położenie kul łożyska względem powierzchni montażowej) 30,2 mm i rozstaw otworów montażowych 95,3 mm, mają kluczowe znaczenie dla dopasowania do specyfikacji układu.

Podsumowując, obudowa SKF SYF45TF to solidny, żeliwny element obudowy łożysk, zaprojektowany z myślą o trwałości i łatwej konserwacji w zastosowaniach rolniczych. Sprawdź dopasowanie dzięki pełnemu zestawowi wymiarów i właściwości, by zapewnić bezproblemową pracę maszyn w gospodarstwie.
