Obudowa z łożyskiem 20x INA/FAG UPC

Obudowa z łożyskiem INA/FAG UPC 20x

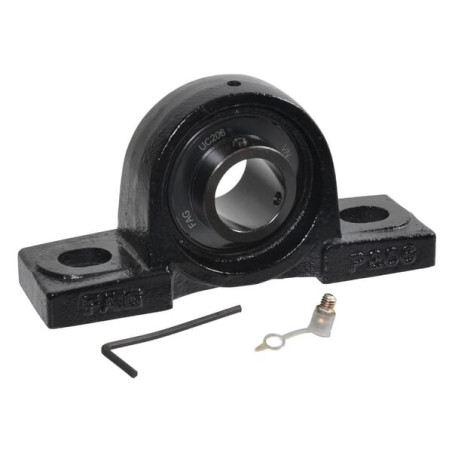

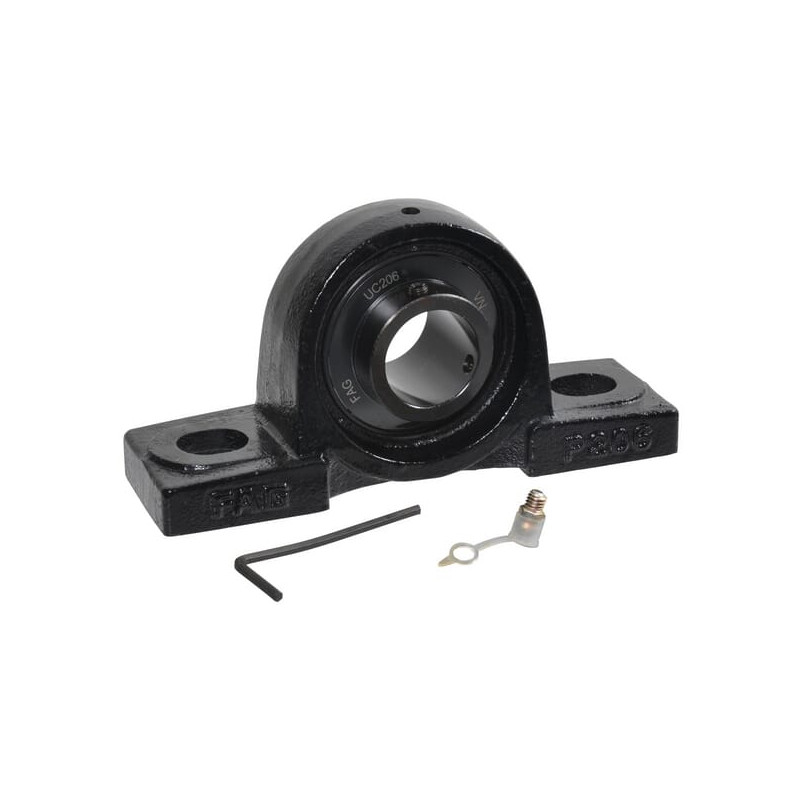

Obudowa z łożyskiem 20x INA/FAG UPC to zespół, który jest wstępnie zmontowany i nasmarowany, co umożliwia szybki i pewny montaż w maszynach i układach rolniczych. Dzięki samonastawnemu pierścieniowi zewnętrznemu łożyska kulkowego z szerokim pierścieniem wewnętrznym kompensuje niewspółosiowość wału, zapewniając stabilną pracę nawet przy ograniczonych tolerancjach montażowych. Obudowa stojąca gwarantuje łatwy dostęp do serwisowania i wymiany elementów.

Produkt przeznaczony jest do zastosowań, gdzie kluczowa jest niezawodność i prostota montażu. W zestawie znajduje się obudowa łożyska, łożysko oraz smarowniczka, co oznacza gotowy do montażu komplet. Dzięki kompaktowym wymiarom i umiarkowanej wysokości całkowitej, może być stosowany w maszynach rolniczych o ograniczonej przestrzeni montażowej.

Zastosowanie

• Przy ograniczonych przestrzeniach montażowych, gdzie liczy się kompaktowy układ
• Gotowy do użycia – zmontowany i wstępnie nasmarowany
• Łożysko samonastawne z obudową stojącą, odpowiednie do prac w różnych warunkach

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

• Sprawdź średnicę wewnętrzną d (20 mm) i zgodność z wałem w maszynie
• Zweryfikuj długość całkowitą a (127 mm) oraz szerokość obudowy b (38 mm) i wysokość całkowitą W (64 mm)
• Potwierdź numer referencyjny OE: -J7 oraz gwint końcówki smarowania M6
• Upewnij się, że obudowa stojąca odpowiada wymaganiom montażowym sprzętu
• Sprawdź zestaw zawarty w opakowaniu: obudowa łożyska, łożysko, smarowniczka

Dokładne dane techniczne w skrócie

• Średnica łożyska wew.: 20 mm
• Długość całkowita: 127 mm
• Szerokość obudowy: 38 mm
• Wysokość całkowita: 64 mm
• Szerokość pierścienia wewnętrznego łożyska: 31 mm
• Położenie wału/ wałka w pionie: 33,3 mm
• Położenie kul łożyska względem powierzchni montażowej: 12,7 mm
• Rozstaw otworów montażowych: 95 mm
• Średnica gwintu końcówki smarowania: M6

Numer OE: -J7
