Obudowa z łożyskiem 35x INA/FAG RASE

Obudowa z łożyskiem 35x INA/FAG RASE

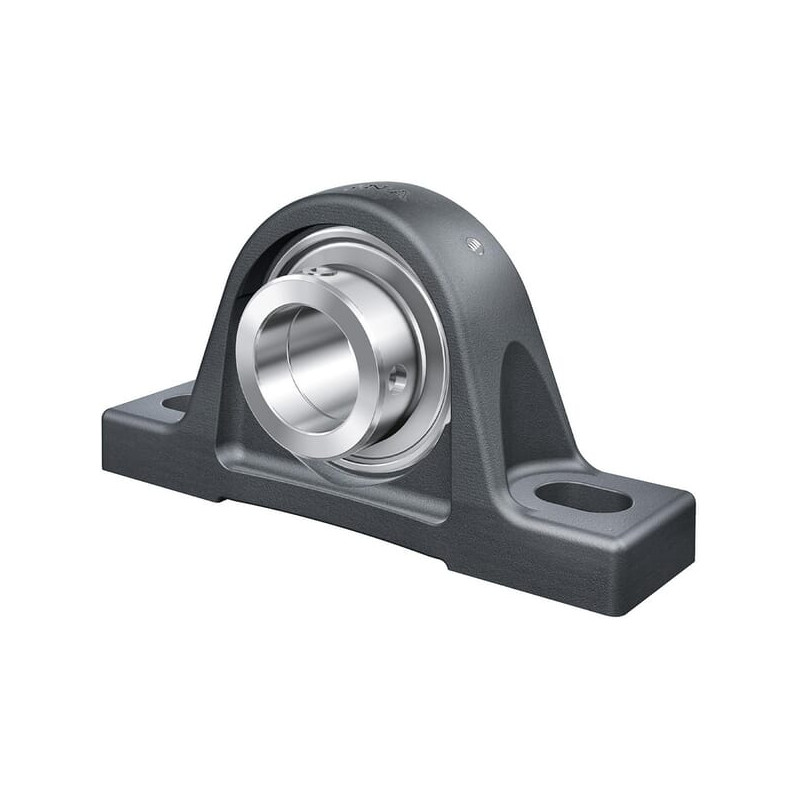

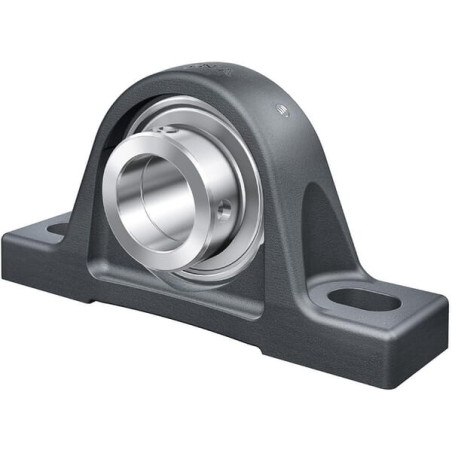

Obudowa z łożyskiem stojąca typu RASE35 to kompletne rozwiązanie do maszyn rolniczych, zapewniające stabilne i trwałe prowadzenie wału. Zastosowana konstrukcja obejmuje blok łożyskowy oraz pierścień mocujący, co upraszcza montaż i redukuje ryzyko luzów podczas pracy. W zestawie znajduje się samo łożysko z możliwością smarowania, co wpływa na długą żywotność elementów ruchomych.

Ważne parametry mechaniczne obejmują średnicę wewnętrzną łożyska 35 mm oraz całkowitą długość 163 mm, szerokość obudowy 45 mm i wysokość całkowitą 93 mm. Waga produktu to około 1,65 kg. Kołnierz o grubości 13 mm zapewnia solidne osadzenie w konstrukcji maszyny, a zewnętrzna średnica pierścienia blokującego wynosi 51 mm. Dodatkowe dane techniczne obejmują położenie wału w pionie 47,6 mm i odległość kul łożyska od powierzchni montażowej 32,3 mm. Szerokość i rozstaw otworów montażowych to odpowiednio 126 mm i średnica otworów 12,6 mm. Gniazdo smarowania ma gwint M6.

Zastosowanie

Produkt znajduje zastosowanie jako część napędowa w maszynach rolniczych wymagających niezawodnej oprawy stojącej i precyzyjnego osadzenia łożyska wewnętrznego. Dzięki możliwości smarowania i wytrzymałej konstrukcji doskonale sprawdzi się w wymagających warunkach, gdzie liczy się precyzja i trwałość układu prowadzącego wał.

Weryfikacja dopasowania i przed zakupem

• Sprawdź numer referencyjny OE i dopasuj do maszyny – w danych OE nie podano konkretnego numeru N., porównaj z dokumentacją maszyny.
• Zweryfikuj zgodność średnicy łożyska wewnętrznego (35 mm) oraz wymiarów całkowitych: W 163 mm, B 45 mm, H 93 mm.
• Porównaj położenie wału, położenie kul łożyska względem powierzchni montażowej oraz rozstaw otworów montażowych: 126 mm, 12,6 mm odpowiednio dla kształtu montażu.
• Upewnij się, że obudowa ma opcję smarowania i że w razie potrzeby dostępny jest dodatek FA125 dla dodatkowej ochrony antykorozyjnej.

Przed zakupem warto także potwierdzić, czy maszyna wymaga konkretnego typu obudowy stojącej i czy parametry przystają do istniejących modułów prowadzących wał. Dzięki dokładnym wymiarom łatwiej dopasować element do konstrukcji i uniknąć niekompatybilności.
