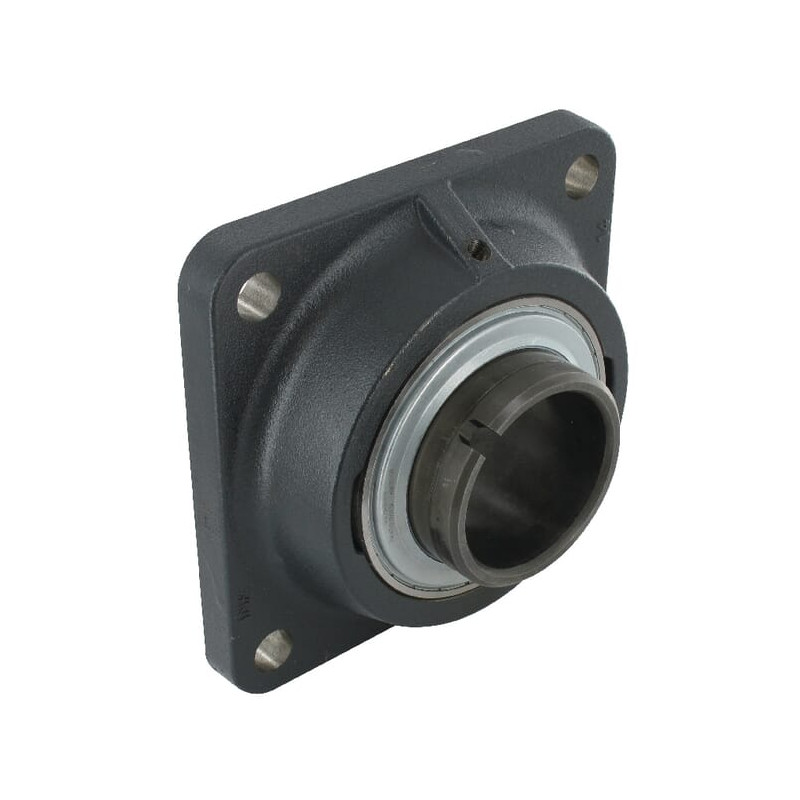

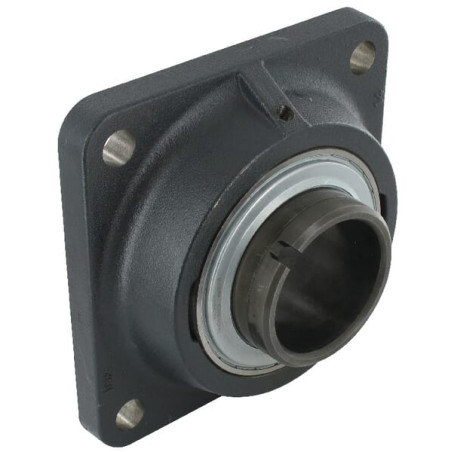

Obudowa z łożyskiem 40/102x102 M14 INA/FAG

Obudowa z łożyskiem 40/102x102 M14 INA/FAG

Obudowa z łożyskiem 40/102x102 M14 to solidna konstrukcja z kołnierzem kwadratowym, łącząca wysoką wytrzymałość z precyzyjnym wykonaniem. Dzięki zastosowaniu materiałów o wysokiej sztywności, stanowi niezawodne podstawowe rozwiązanie do układów napędowych i przeniesienia obciążeń w gospodarstwie rolnym. W zestawie uwzględniono wszystkie kluczowe wymiary i parametry techniczne potrzebne do właściwego doboru i montażu.

Wykonana z myślą o trwałości, obudowa z łożyskiem waży 1,86 kg i oferuje stabilny fundament dla łożyska o średnicy wewnętrznej 40 mm. Całkowita długość wynosi 130 mm, szerokość 130 mm, a wysokość 51 mm. Kołnierz ma grubość 14,5 mm, a położenie kul łożyska względem powierzchni montażowej to 24 mm. Średnica otworów montażowych to 14 mm, a gwint końcówki smarowania to M27.

Zastosowanie

Produkt przeznaczony jest do zastosowań w maszynach rolniczych, gdzie wymagana jest solidna obudowa łożyska z kołnierzem kwadratowym oraz precyzyjne dopasowanie do elementów montażowych. Świetnie sprawdzi się w układach napędowych, gdzie kluczowe jest utrzymanie właściwych tolerancji i wytrzymałości na obciążenia promieniowe.

Weryfikacja dopasowania i montażu

• Sprawdź dopasowanie średnicy łożyska wewnętrznego (d = 40 mm) do wałka napędowego w swojej maszynie.
• Zweryfikuj zgodność wymiarów całkowitych: L = 130 mm, szerokość obudowy = 130 mm, wysokość całkowita = 51 mm.
• Upewnij się, że otwory montażowe mają średnicę 14 mm i prawidłowy układ w zakresie N (rozstaw otworów).
• Sprawdź położenie kul łożyska względem powierzchni montażowej (A2 = 24 mm) i stan techniczny gwintu końcówki smarowania (Q = M27).
• Zwróć uwagę na masę całkowitą ok. 1,86 kg – zapewnij odpowiednie mocowanie i wsparcie konstrukcji.

Konieczne uwagi przed zakupem

Przed zakupem dopasuj produkt do konkretnej maszyny, porównując numer referencyjny OE (jeśli dostępny) oraz dane techniczne dostępne w systemie. W razie wątpliwości skonsultuj się z dokumentacją maszyny i sprawdź kompatybilność z obudową o kołnierzu kwadratowym RCJL40 oraz z zastosowaniem łożyska 40/102x102. Upewnij się, że zakres obciążeń statycznych i dynamicznych odpowiada wymaganiom Twojej aplikacji.
