Oczko 1/8"BSP - gwint 1/8"BSP

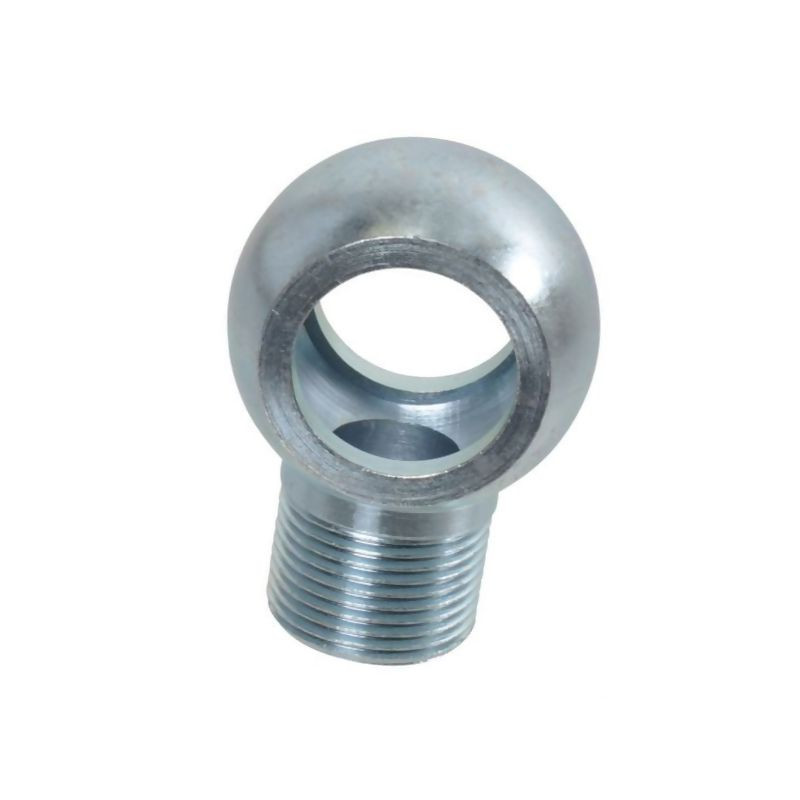

Króciec pierścieniowy oczkowy DBB02 – specyfikacja i zastosowanie

Prezentowany produkt to wysokiej jakości oczko hydrauliczne oznaczone symbolem DBB02, przeznaczone do tworzenia bezpiecznych i szczelnych połączeń w instalacjach hydraulicznych. Element ten stanowi kluczowy komponent w systemach przesyłu cieczy pod wysokim ciśnieniem, zapewniając niezawodność pracy maszyn rolniczych, przemysłowych oraz urządzeń mobilnej hydrauliki siłowej.

Konstrukcja króćca opiera się na sprawdzonym rozwiązaniu z gwintem rurowym cylindrycznym BSP. Dzięki precyzyjnemu wykonaniu i odpowiedniej obróbce powierzchni, element charakteryzuje się wysoką odpornością na czynniki zewnętrzne oraz długą żywotnością nawet w trudnych warunkach eksploatacyjnych.

Kluczowe parametry techniczne

Podstawowe dane techniczne produktu DBB02 zostały zweryfikowane pod kątem zgodności z normami branżowymi. Poniżej znajdują się szczegółowe specyfikacje, które pozwalają na precyzyjny dobór elementu do istniejącej instalacji:

• Typ połączenia: Oczko z gwintem zewnętrznym BSP
• Średnica gwintu złącza nr 2: 1/8 cala
• Średnica gwintu złącza głównego: 1/8 cala
• Ciśnienie nominalne: 190 BAR
• Materiał wykonania: Stal
• Obróbka powierzchni: Galwanizowana (zabezpieczenie antykorozyjne)

Wymiary gabarytowe i budowa

Dla prawidłowego montażu i dopasowania do przestrzeni roboczej istotne są dokładne wymiary geometryczne króćca. Produkt DBB02 charakteryzuje się kompaktową budową, co ułatwia jego aplikację w miejscach o ograniczonej dostępności.

• Szerokość (H): 10 mm
• Długość całkowita (L): 19 mm
• Średnica główki (S): 17 mm

System uszczelniania i montaż

Bezpieczeństwo połączenia hydraulicznego zależy w dużej mierze od jakości uszczelnienia. W modelu DBB02 zastosowano rozwiązanie oparte na uszczelce przez stożek 60° oraz pierścienie uszczelniające montowane na uchwycie pierścieniowym. Taka konfiguracja zapewnia hermetyczność połączenia przy zachowaniu nominalnego ciśnienia roboczego do 190 BAR.

Gwint 1/8 BSP jest standardem powszechnie stosowanym w małych obwodach hydraulicznych, układach sterowania oraz przy podłączaniu manometrów czy czujników. Galwanizowana powłoka stalowa skutecznie chroni przed korozją, co jest szczególnie ważne w aplikacjach zewnętrznych, takich jak maszyny rolnicze czy sprzęt budowlany narażony na działanie wilgoci i zmiennych warunków atmosferycznych.

Produkt dostępny jest w sprzedaży jako pojedyncza sztuka, co umożliwia elastyczne kompletowanie zestawów naprawczych lub modernizacyjnych. Jako element z grupy Technical Service Engineering oraz Technical Service Hydraulics, króciec ten spełnia rygorystyczne wymagania dotyczące wytrzymałości i precyzji wykonania.
