Pierścień wału Cardana D 7-215

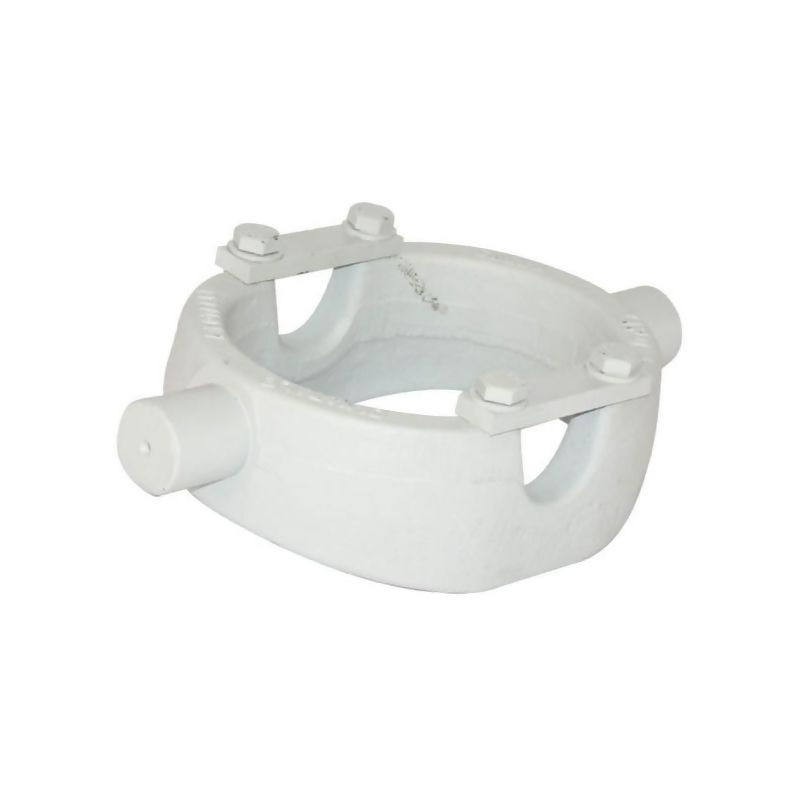

Pierścień wału Cardana D 7-215 Di Natale-Bertelli – precyzyjny element hydrauliki siłowej

Pierścień wału Cardana o symbolu TC97215 to wysokiej klasy komponent produkowany przez renomowaną włoską firmę Di Natale-Bertelli. Element ten stanowi kluczową część układów hydraulicznych, szczególnie w zastosowaniach wymagających wysokiej wytrzymałości na obciążenia dynamiczne i statyczne. Zaprojektowany z myślą o współpracy z siłownikami teleskopowymi, zapewnia stabilność i precyzję działania mechanizmów wychylnych.

Produkt wykonany jest ze stali konstrukcyjnej gatunku S355JR, co gwarantuje doskonałą spawalność oraz wysoką odporność na odkształcenia plastyczne. Materiał ten jest standardem w branży maszyn rolniczych i budowlanych, gdzie niezawodność podzespołów ma kluczowe znaczenie dla bezpieczeństwa i ciągłości pracy.

Zastosowanie i funkcjonalność

Głównym zastosowaniem pierścienia TC97215 jest obsługa siłowników teleskopowych marki Di Natale-Bertelli. Komponent ten umożliwia realizację funkcji przechylania cylindra w czterech kierunkach, co jest niezbędne w nowoczesnych przyczepach rolniczych, wywrotkach oraz specjalistycznym sprzęcie budowlanym. Dzięki precyzyjnie dobranym wymiarom, pierścień idealnie współgra z innymi elementami układu hydraulicznego, zapewniając szczelność i płynność ruchu.

Typ konstrukcyjny oznaczony jako „7” oraz kąt pracy wynoszący 50 stopni wskazują na specjalistyczne przeznaczenie tego elementu w układach wymagających specyficznej geometrii połączeń przegubowych.

Specyfikacja techniczna i wymiary

Poniżej przedstawiono szczegółowe dane techniczne pierścienia wału Cardana, które należy brać pod uwagę przy doborze zamiennika lub podczas projektowania układu hydraulicznego:

• Producent: Di Natale-Bertelli
• Symbol/Referencja: TC97215
• Materiał wykonania: Stal S355JR
• Typ: 7
• Kąt pracy: 50°
• Waga: 38 kg

Kluczowe wymiary geometryczne:

• Średnica zewnętrzna (O/I): 215 mm
• Średnica otworu (D): 50 mm
• Średnica sworznia (G): 50 mm
• Szerokość całkowita (C): 205 mm
• Szerokość elementu (E): 65 mm
• Wymiar F: 55 mm
• Wymiar A: 400 mm
• Wymiar B: 260 mm
• Wymiar B1 (BTo): 365 mm

Jakość i trwałość

Zastosowanie stali S355JR zapewnia nie tylko wysoką wytrzymałość mechaniczną, ale także długą żywotność produktu w trudnych warunkach eksploatacyjnych. Di Natale-Bertelli jest uznawany za jednego z liderów w produkcji komponentów do siłowników teleskopowych, a ich produkty charakteryzują się rygorystyczną kontrolą jakości. Pierścień TC97215 jest elementem nowym, gotowym do montażu w profesjonalnych warsztatach hydraulicznych oraz serwisach maszyn rolniczych.

Przed zamówieniem należy dokładnie zweryfikować wymiary starego pierścienia z powyższą specyfikacją, zwracając szczególną uwagę na średnice otworu i sworznia oraz szerokość całkowitą, aby zapewnić pełną kompatybilność z posiadanym siłownikiem.
