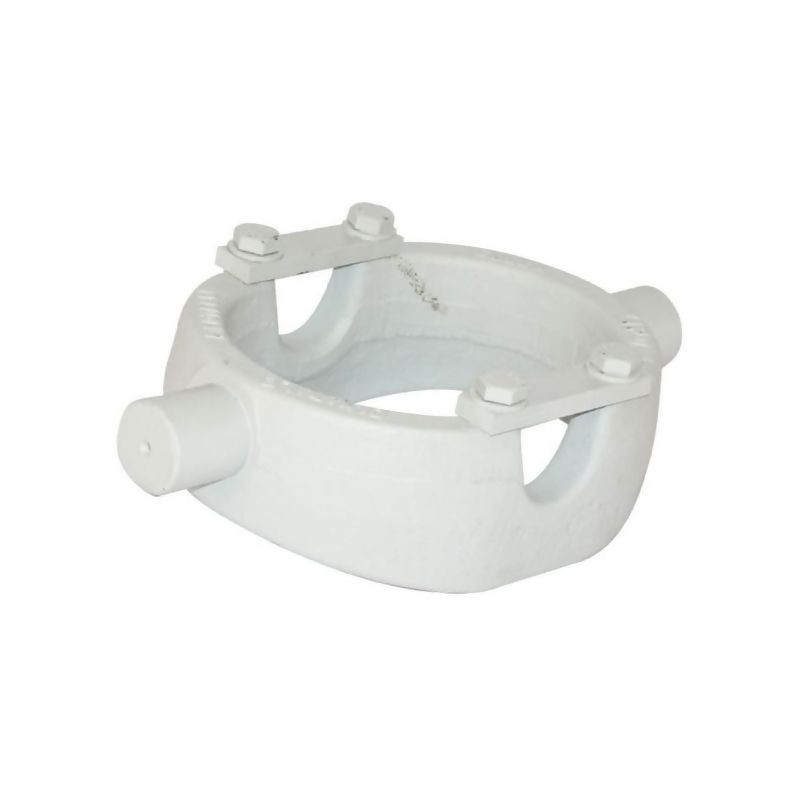

Pierścień wału Cardana TC98240, typ 8

Pierścień wału Cardana TC98240 – precyzyjny element siłownika teleskopowego

Pierścień wału Cardana o symbolu TC98240 to wysokiej klasy komponent hydrauliczny, zaprojektowany specjalnie do zastosowań w siłownikach teleskopowych marki Di Natale-Bertelli. Produkt ten stanowi kluczowy element układu kinematycznego, umożliwiając precyzyjne i stabilne przechylanie cylindra w czterech kierunkach. Dzięki zastosowaniu wytrzymałej stali konstrukcyjnej S355JR, pierścień gwarantuje długotrwałą odporność na obciążenia mechaniczne oraz trudne warunki pracy typowe dla branży rolniczej i budowlanej.

Zastosowanie i funkcjonalność

Głównym zadaniem pierścienia TC98240 jest współpraca z wałem Cardana w mechanizmach wywrotu. Element ten znajduje zastosowanie w systemach, gdzie wymagana jest duża swoboda ruchu przy jednoczesnym zachowaniu sztywności połączenia. Umożliwia on efektywne przenoszenie momentu obrotowego oraz kompensację niewielkich niewspółosiowości, co jest kluczowe dla prawidłowej pracy siłowników teleskopowych w pojazdach użytkowych i maszynach specjalistycznych.

Produkt jest dedykowany do siłowników teleskopowych Di Natale-Bertelli, co zapewnia pełną kompatybilność wymiarową i funkcjonalną z oryginalnymi zespołami napędowymi. Jego konstrukcja typu 8 została zoptymalizowana pod kątem konkretnych parametrów geometrycznych, co eliminuje ryzyko błędów montażowych i zapewnia bezawaryjną eksploatację.

Kluczowe parametry techniczne

Poniżej przedstawiono szczegółową specyfikację techniczną pierścienia wału Cardana TC98240. Wszystkie wymiary zostały podane zgodnie z danymi producenta, co ułatwia weryfikację kompatybilności z istniejącymi instalacjami hydraulicznymi.

• Symbol produktu: TC98240
• Typ: 8
• Materiał wykonania: Stal S355JR (wysoka wytrzymałość i spawalność)
• Waga: 53 kg
• Średnica otworu (D): 55 mm
• Średnica zewnętrzna (O/I): 240 mm
• Szerokość całkowita (C): 250 mm
• Średnica sworznia (G): 55 mm
• Szerokość piasty (E): 68 mm
• Długość całkowita (A): 460 mm
• Długość robocza (B): 277 mm
• Długość B1: 380 mm
• Kąt pracy: 54°
• Zastosowanie: Siłowniki teleskopowe Di Natale-Bertelli

Jakość wykonania i trwałość

Pierścień został wykonany ze stali gatunku S355JR, która charakteryzuje się doskonałymi właściwościami wytrzymałościowymi oraz odpornością na dynamiczne obciążenia udarowe. Taki dobór materiału jest niezbędny w elementach przenoszących duże siły w układach napędowych maszyn rolniczych i budowlanych. Precyzyjne wykonanie otworów oraz powierzchni roboczych zapewnia minimalizację luzów i drgań podczas pracy, co przekłada się na cichszą pracę całego układu hydraulicznego oraz wydłużenie żywotności współpracujących elementów, takich jak przeguby czy łożyska.

Dzięki masie 53 kg element posiada odpowiednią inercję i sztywność, co jest wymagane przy dużych momentach obrotowych generowanych przez siłowniki teleskopowe. Kąt pracy wynoszący 54 stopni pozwala na elastyczne dopasowanie układu napędowego do geometrii skrzyni wywrotki, zapewniając pełen zakres ruchu niezbędny do efektywnego rozładunku materiałów sypkich.
