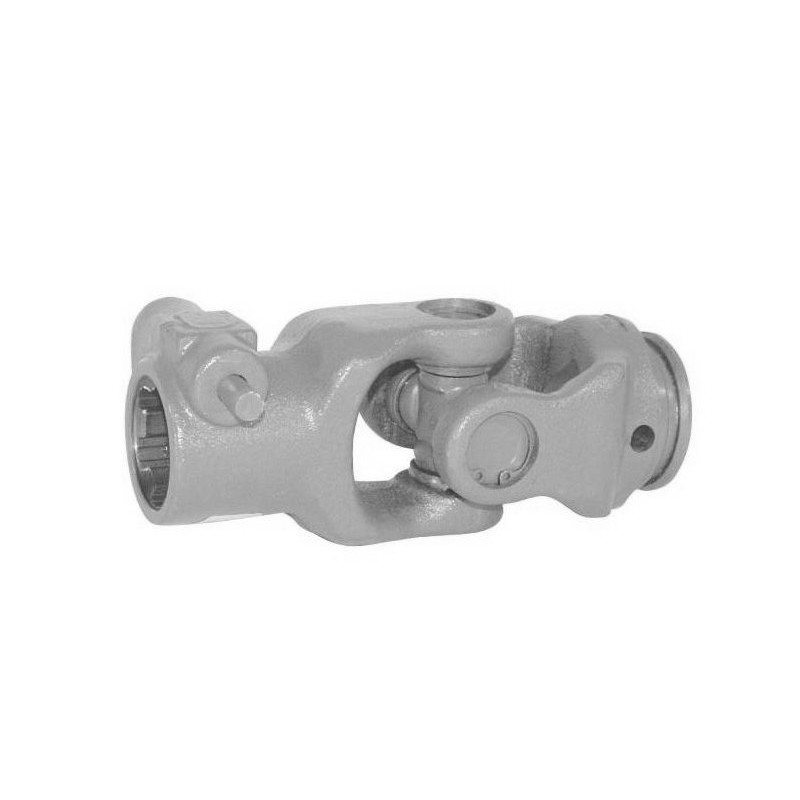

Przegub 2200 G 1i3/8" Z6, krzyżak 24x61, profil 41x48-1 zam.

Walterscheid Przegub kompletny typ G (AG/RG) – seria 2200, nr kat. 1113283

Prezentowany produkt to wysokiej klasy przegub wału przegubowego typu G, stanowiący kluczowy element układu przeniesienia napędu w maszynach rolniczych. Zgodnie z danymi technicznymi, jest to przegub serii 2200, charakteryzujący się specyficzną konfiguracją połączeń: zewnętrznym widelakiem typu AG oraz wewnętrznym połączeniem typu RG. Produkt marki Gopart WOM, będący zamiennikiem dla oryginalnych części Walterscheid, został zaprojektowany z myślą o trwałości i niezawodności w trudnych warunkach pracy polowej.

Kluczowym aspektem tego modelu jest jego precyzyjne wykonanie, zapewniające stabilne przenoszenie momentu obrotowego przy jednoczesnym zachowaniu odpowiedniej elastyczności układu. Numer katalogowy 1113283 (oraz powiązane numery OE: 113283, 085200, 1085200, 20.10.00, 36880) pozwala na szybką identyfikację części i weryfikację jej kompatybilności z istniejącym osprzętem.

Specyfikacja techniczna i wymiary przegubu

Dobór odpowiedniego przegubu wymaga ścisłego dopasowania parametrów geometrycznych do wału kardana. Poniższe dane techniczne są nadrzędne i muszą zostać zweryfikowane przed zakupem, aby zapewnić bezproblemowy montaż:

• Seria przegubu: 2200
• Typ połączenia: G (Widłak zewnętrzny typu AG / Połączenie wewnętrzne typu RG)
• Rozmiar połączenia zewnętrznego: 1 3/8" cala (profil Z6 – 6 frezów)
• Krzyżak: Wymiar 24x61 mm
• Profil wewnętrzny (RG): 41x48-1 mm
• Rozmiar wałka: L22
• Nr referencyjny dostawcy: PTO9L22JCO1386GP
• Nr katalogowy produktu: 4022-G-1113283Z

Zastosowanie i kompatybilność

Przegub ten znajduje zastosowanie w szerokim spektrum maszyn rolniczych, gdzie wymagane jest połączenie elementów napędowych o średnicy 1 3/8 cala z sześcioma frezami. Jest to standardowy rozmiar stosowany w wielu ciągnikach rolniczych oraz przyczepach i maszynach uprawowych. Dzięki zastosowaniu krzyżaka o wymiarach 24x61 mm, przegub zapewnia odpowiednią wytrzymałość na obciążenia dynamiczne występujące podczas pracy z ciężkimi narzędziami.

Produkt jest dedykowany do układów, w których konieczna jest wymiana samego przegubu lub regeneracja wału przegubowego. Typ G (AG/RG) oznacza uniwersalność konstrukcji, pozwalającą na współpracę z różnymi końcówkami wałów, pod warunkiem zachowania zgodności wymiarów profilu (41x48-1) oraz średnicy krzyżaka.

Dlaczego warto wybrać ten zamiennik?

Wybór zamiennika marki Gopart WOM do serii Walterscheid to rozwiązanie ekonomiczne, nieustępujące jakością oryginałom w codziennej eksploatacji. Producent dba o zachowanie rygorystycznych tolerancji wykonania, co przekłada się na:

• Długą żywotność: Wysokiej jakości stal i precyzyjna obróbka frezów Z6 minimalizują zużycie mechaniczne.
• Bezpieczeństwo pracy: Prawidłowo dopasowany przegub eliminuje ryzyko poluzowania się połączenia podczas pracy pod obciążeniem.
• Łatwość montażu: Standardowe wymiary L22 i profil 41x48-1 zapewniają łatwe nasunięcie na istniejący wał bez konieczności dodatkowych modyfikacji.

Weryfikacja dopasowania przed zakupem

Aby uniknąć błędów przy zamawianiu części zamiennych, należy bezwzględnie sprawdzić poniższe parametry w swojej maszynie:

1. Zmierz średnicę zewnętrzną połączenia – musi wynosić dokładnie 1 3/8 cala.
2. Policz liczbę frezów na kole zębatym – powinny być 6 (oznaczenie Z6).
3. Sprawdź wymiar krzyżaka – odległość między przeciwległymi czopami powinna wynosić 61 mm, a średnica czopa 24 mm.
4. Zweryfikuj wymiar wewnętrzny profilu RG – powinien odpowiadać wymiarowi 41x48-1 mm.
5. Porównaj numery OE znajdujące się na starym przegubie z listą: 1113283, 113283, 085200, 1085200, 20.10.00, 36880.

Prawidłowa identyfikacja tych parametrów gwarantuje, że przegub serii 2200 typu G idealnie zastąpi zużyty element, przywracając pełną sprawność techniczną układu napędowego Twojej maszyny rolniczej.
