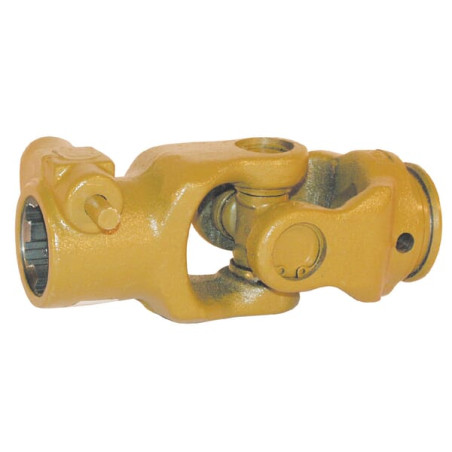

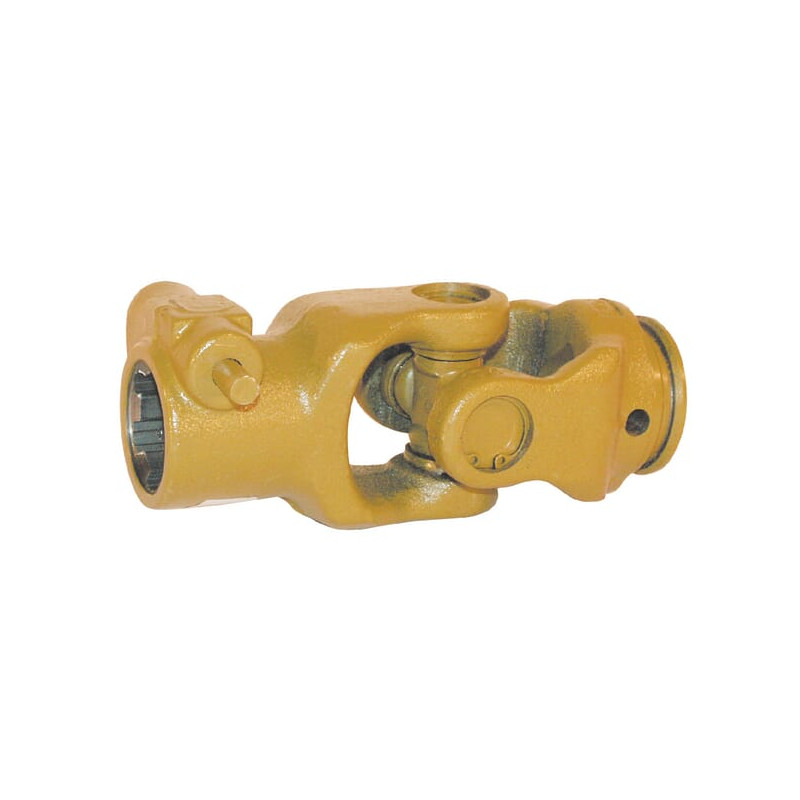

Przegub 2300 G 1i3/8" Z6, krzyżak 27x75, profil 41x48-1

Przegub kompletny Walterscheid seria 2300 – specyfikacja techniczna i zastosowanie

Prezentowany produkt to wysokiej klasy przegub kompletny typu G (konstrukcja AG/RG) marki Walterscheid, stanowiący kluczowy element układu przeniesienia napędu w maszynach rolniczych. Produkt identyfikowany jest numerem katalogowym dostawcy 4023-G-1113285 oraz numerem OE 1113285. Należy do renomowanej serii 2300, która jest standardem w branży rolniczej ze względu na swoją wytrzymałość i precyzję wykonania.

Kluczową cechą tego przegubu jest jego uniwersalna konstrukcja typu G, łącząca widełek zewnętrzny typu AG z widełkiem wewnętrznym typu RG. Takie rozwiązanie zapewnia optymalną współpracę z wałami przegubowymi o zróżnicowanej specyfikacji, gwarantując stabilność połączenia nawet przy dużych obciążeniach i kątach pracy.

Najważniejsze parametry techniczne

Zgodnie z danymi producenta, przegub charakteryzuje się następującymi wymiarami i specyfikacją, które są kluczowe dla prawidłowego doboru części zamiennych:

• Seria: 2300 (Walterscheid)
• Typ połączenia: 1 3/8" Z6 (6 wypustów)
• Krzyżak: 27 x 75 mm
• Profil rury: 41 x 48-1
• Konfiguracja: Typ G (Widełek zewnętrzny AG / Widełek wewnętrzny RG)
• Numer OE: 1113285, 113285, 085263, 1085263
• Inne numery referencyjne: 21.10.00, 36881
• Numer dostawcy: 211000211200

Zastosowanie w maszynach rolniczych

Przeguby serii 2300 z krzyżakiem 27x75 mm są powszechnie stosowane w napędach WOM (Wał Odbioru Mocy) wielu popularnych marek maszyn rolniczych. Dzięki profilowi 41x48-1 oraz złączu 1 3/8" Z6, element ten pasuje do wałów przegubowych stosowanych w:

• Ciągnikach rolniczych: Jako element łączący ciągnik z maszyną uprawową.
• Kombajnach zbożowych: W napędach podajników i mechanizmów roboczych.
• Prasach kostkujących i belujących: Gdzie wymagana jest wysoka odporność na skręty i obciążenia dynamiczne.
• Rozsiewaczach i opryskiwaczach: W układach napędowych pomp i mieszadeł.
• Kosiarkach rotacyjnych i dyskowych: Jako część wału przegubowego przenoszącego moc z WOM ciągnika.

Warto zaznaczyć, że seria 2300 jest kompatybilna z wieloma oryginalnymi wałami producentów takich jak Claas, John Deere, New Holland czy Massey Ferguson, pod warunkiem zachowania zgodności wymiarów krzyżaka oraz profilu osłony.

Dlaczego warto wybrać oryginalny przegub Walterscheid?

Walterscheid to światowy lider w produkcji wałów przegubowych i komponentów do przeniesienia napędu. Wybór oryginalnego przegubu z serii 2300 gwarantuje:

• Bezpieczeństwo pracy: Precyzyjne wykonanie zapobiega przypadkowemu rozłączeniu się wału podczas pracy pod obciążeniem.
• Długą żywotność: Wysokiej jakości stal i precyzyjne łożyska krzyżaka (27x75 mm) zapewniają odporność na zużycie.
• Pewną kompatybilność: Zachowanie oryginalnych wymiarów profilu (41x48-1) umożliwia łatwy montaż istniejących osłon i rur profilowych.

Weryfikacja dopasowania przed zakupem

Aby mieć pewność, że wybrany przegub będzie pasował do Twojej maszyny, koniecznie sprawdź następujące elementy w swoim obecnym wale przegubowym:

1. Zmierz średnicę zewnętrzną krzyżaka – musi wynosić 27 mm, a odległość między przeciwnymi łebkami 75 mm.
2. Sprawdź liczbę i kształt wypustów na końcówce wału – powinny to być 6 wypusty (Z6) o średnicy 1 3/8 cala.
3. Zmierzyć wymiary rury profilowej – zewnętrzny profil powinien odpowiadać wymiarowi 41x48 mm (seria 2300).
4. Potwierdź numer OE na starej części lub w dokumentacji maszyny (np. 1113285).

Prawidłowy dobór przegubu typu G (AG/RG) zapewnia płynną pracę układu napędowego i minimalizuje ryzyko awarii w szczycie sezonu żniwnego lub uprawowego.
