Przegub 2400 G 1i3/8" Z6, krzyżak 32x76, profil 39,5x49-1b seria 2400

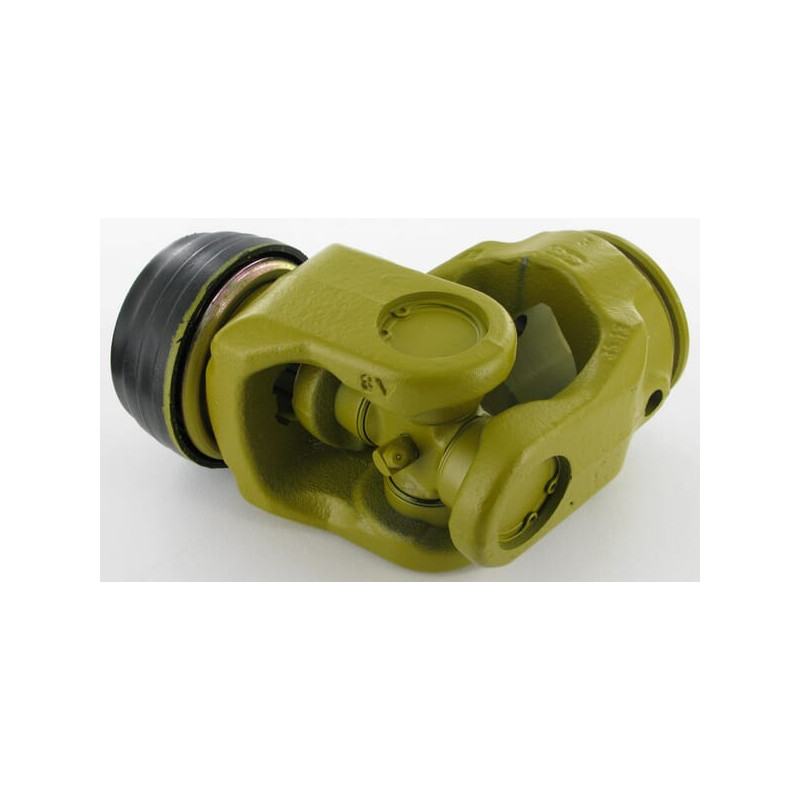

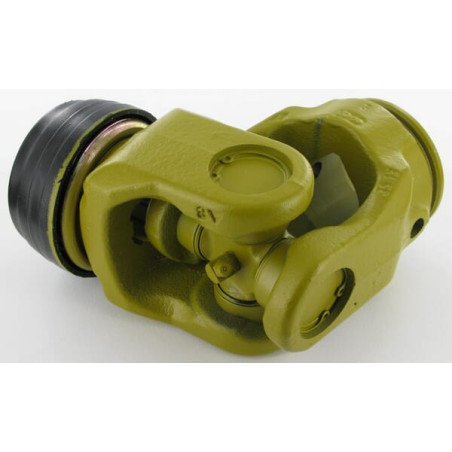

Walterscheid Przegub kompletny typ G – seria 2400 (Nr OE 1113298)

Profesjonalny przegub wału przegubowego marki Walterscheid WOM, oznaczony numerem katalogowym 1113298 (oraz numerami porównawczymi 138954, 1138954), stanowi kluczowy element transmisji napędu w maszynach rolniczych i przemysłowych. Jest to kompletny zespół przegubowy typu G (QSG/RG), zaprojektowany do pracy w wymagających warunkach eksploatacyjnych, gdzie niezbędna jest wysoka wytrzymałość na skręcanie oraz precyzyjne przenoszenie momentu obrotowego.

Prezentowany model należy do serii W2400, co określa jego klasę wytrzymałościową i gabaryty. Konstrukcja opiera się na sprawdzonym rozwiązaniu z krzyżakiem przegubu o wymiarach 32x76 mm, co gwarantuje stabilność pracy przy maksymalnym kącie roboczym wynoszącym 25 stopni. Produkt jest dostarczany jako gotowy do montażu zestaw, eliminujący konieczność osobnego dobierania elementów łączących.

Specyfikacja techniczna i budowa przegubu

Zgodnie z danymi producenta, przegub Walterscheid 1113298 charakteryzuje się następującymi parametrami technicznymi, które decydują o jego kompatybilności z wałami napędowymi:

• Typ przegubu: Kompletny typ G (QSG/RG), seria W2400.
• Połączenie strona 1: Gniazdo o średnicy zewnętrznej 1-3/8 cala z 6 frezami (Z6).
• Mocowanie strony 1: Zasuwa kołnierzowa, zapewniająca bezpieczne i sztywne połączenie z widełkami ciągnika lub maszyny.
• Profil rury strona 2: Typ 1b o wymiarach 39,5x49 mm.
• Krzyżak przegubu: Wymiar 32x76 mm, kluczowy element przenoszący napęd pod kątem.
• Maksymalny kąt roboczy: 25°, co pozwala na elastyczną pracę wału przy nierównomiernym ułożeniu osi napędzanej i napędzającej.

W skład kompletu wchodzą trzy główne elementy: widełki przyłączeniowe, krzyżak przegubu oraz widełki z rurą profilowaną. Taka konfiguracja umożliwia szybką wymianę zużytych elementów wału przegubowego bez konieczności demontażu całego układu napędowego maszyny.

Zastosowanie i kompatybilność

Przegub ten jest dedykowany do wałów przegubowych marki Walterscheid, współpracujących z szeroką gamą maszyn rolniczych. Dzięki standardowemu połączeniu 1-3/8" Z6 (6 frezów) oraz profilowi rury 1b (39,5x49 mm), znajduje zastosowanie w napędach:

• Kosiarek rotacyjnych i dyskowych.
• Opryskiwaczy polowych i sadowniczych.
• Rozsiewaczy nawozów sztucznych i wapna.
• Przyczep rolniczych z aktywnym układem jezdnym.
• Innych maszyn wymagających przeniesienia napędu z wału odbioru mocy (WOM) ciągnika.

Numer referencyjny OE 1113298 jest kluczowy przy identyfikacji części zamiennej. Przed zakupem zaleca się weryfikację wymiarów istniejącego przegubu, w szczególności średnicy gniazda (1-3/8"), liczby frezów (6) oraz profilu rury (39,5x49 mm typ 1b), aby zapewnić pełną kompatybilność z posiadanym wałem.

Dlaczego warto wybrać oryginalny przegub Walterscheid?

Produkty marki Walterscheid WOM są synonimem jakości w branży napędów mechanicznych. Zastosowanie wysokogatunkowych stopów stali oraz precyzyjna obróbka termiczna krzyżaków i widełek zapewniają długą żywotność nawet przy intensywnym użytkowaniu w sezonie polowym. Prawidłowo dobrany przegub minimalizuje wibracje, co przekłada się na mniejsze zużycie łożysk w skrzyniach biegowych maszyn oraz większy komfort pracy operatora.

Zamawiając przegub o numerze 1113298 (dostawca 358300351300), otrzymujesz produkt nowy, fabrycznie zapakowany, gotowy do bezpośredniego montażu. Pamiętaj o regularnym smarowaniu krzyżaka zgodnie z zaleceniami producenta wału, aby utrzymać pełną sprawność techniczną układu napędowego.
