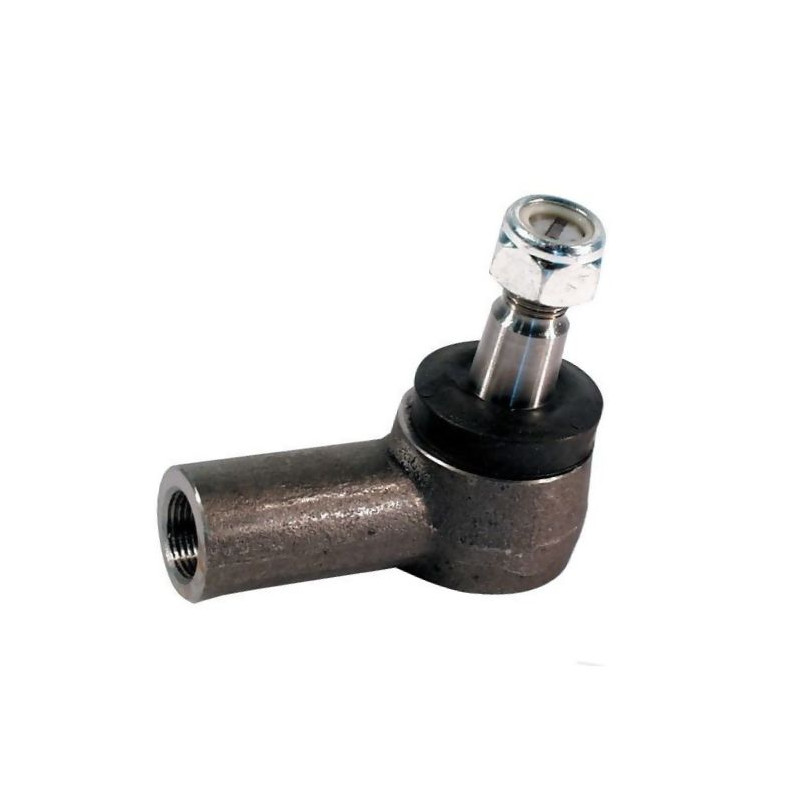

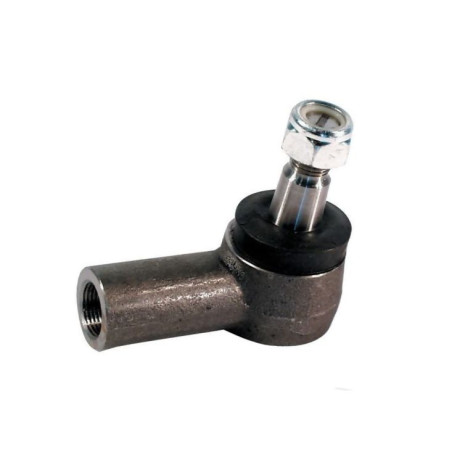

Przegub kulowy prosty, stożek-18,2/20,3-1:10, GW M20x1,5R L-073,

Przegub kulowy prosty o wysokiej precyzji wykonania

Prezentowany przegub kulowy prosty to kluczowy element układu kierowniczego oraz zawieszenia w maszynach rolniczych i pojazdach użytkowych. Zaprojektowany z myślą o zapewnieniu stabilnego połączenia między drążkiem a zwrotnicą lub innym elementem układu, gwarantuje precyzyjne przenoszenie sił i eliminację luzów podczas pracy w trudnych warunkach terenowych. Produkt charakteryzuje się solidną konstrukcją, odporną na obciążenia dynamiczne i statyczne występujące podczas eksploatacji ciężkiego sprzętu.

Kluczową cechą tego modelu jest uniwersalne osadzenie stożkowe, które pozwala na montaż w gniazdach o średnicach mieszczących się w zakresie od 18,2 mm do 20,3 mm. Taka tolerancja wykonania ułatwia dobór części zamiennych i zapewnia ciasne, bezpieczne pasowanie. Długość stożka wynosząca 23 mm oraz jego nachylenie 1:10 są zgodne ze standardami przemysłowymi stosowanymi w wielu popularnych modelach ciągników i maszyn samojezdnych.

Specyfikacja techniczna i wymiary

Przegub został wyposażony w dwa rodzaje gwintów, co umożliwia jego wszechstronne zastosowanie w różnych konfiguracjach układów kierowniczych. Strona drążka posiada gwint metryczny prawy M20x1,5, który służy do bezpiecznego przykręcenia końcówki do drążka kierowniczego. Z kolei strona stożka zakończona jest gwintem wewnętrznym metrycznym M16x1,5 o długości 23 mm, co pozwala na montaż sworznia kulowego lub innego elementu łączącego.

Całkowita długość przegubu wynosi 73 mm, przy czym długość robocza również wynosi 73 mm. Szerokość główki to 51 mm, co jest istotnym parametrem przy sprawdzaniu kolizji z innymi elementami zawieszenia lub ramą maszyny. Wszystkie wymiary zostały podane z wysoką precyzją, aby zapewnić pełną kompatybilność z oryginalnymi podzespołami.

• Długość całkowita (A): 73 mm
• Długość robocza: 73 mm
• Szerokość główki (B): 51 mm
• Średnica osadzenia min. (D1): 18,2 mm
• Średnica osadzenia max. (D2): 20,3 mm
• Długość stożka (E): 23 mm
• Gwint strony stożka: M16x1,5 (metryczny)
• Długość gwintu strony stożka: 23 mm
• Gwint strony drążka (C): M20x1,5 (metryczny prawy)

Zastosowanie i kompatybilność

Przegub ten znajduje zastosowanie w układach kierowniczych ciągników rolniczych oraz maszyn budowlanych. Dzięki odpowiednim parametrom geometrycznym i wytrzymałościowym, stanowi idealny zamiennik dla części oryginalnych stosowanych w pojazdach marek takich jak Case czy Manitou. Produkt jest kompatybilny z numerami katalogowymi producentów OEM, co ułatwia identyfikację odpowiedniej części podczas serwisu.

Do głównych numerów referencyjnych, które zastępuje ten przegub, należą:

• Case: 3141531R91
• Manitou: 129259

Stosowanie wysokiej jakości zamienników, takich jak ten przegub kulowy, pozwala na utrzymanie maszyny w pełnej sprawności technicznej przy zachowaniu ekonomicznych kosztów eksploatacji. Precyzyjne wykonanie gwintów oraz stożka zapewnia łatwy montaż i długotrwałą bezawaryjną pracę układu kierowniczego.
