Przegub kulowy prosty, stożek-19,7/22,3-1:10, GW M18x1,5R L-065,

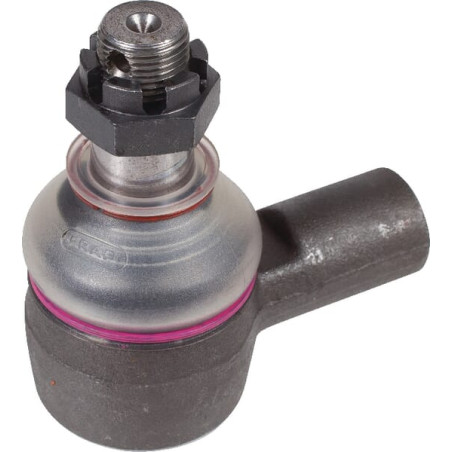

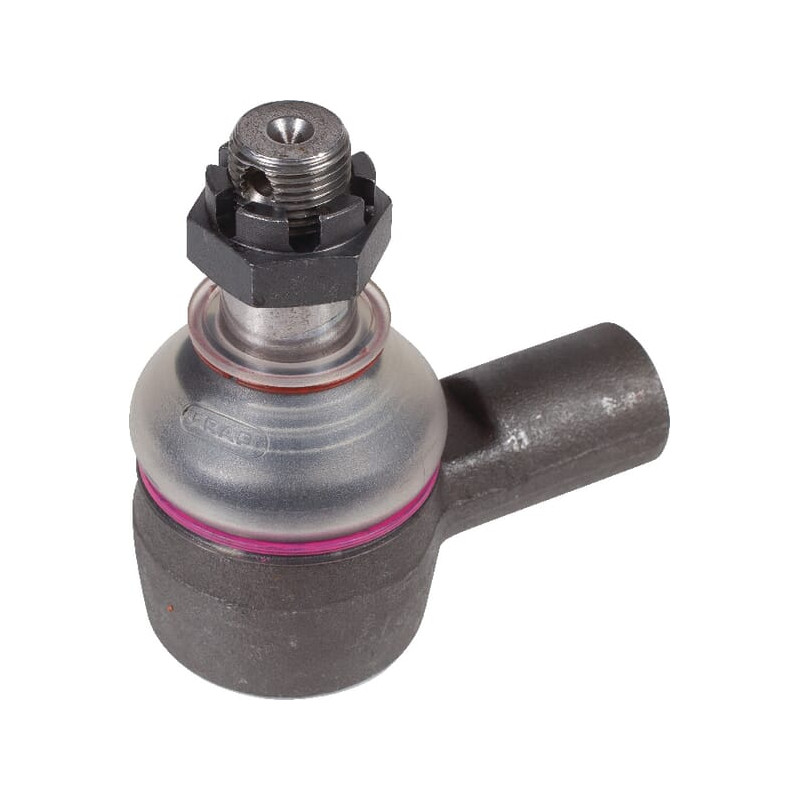

Przegub kulowy prosty – precyzyjna końcówka drążka kierowniczego

Prezentowany produkt to wysokiej jakości przegub kulowy prosty, stanowiący kluczowy element układu kierowniczego w maszynach rolniczych i pojazdach użytkowych. Zaprojektowany jako krótka końcówka drążka kierowniczego z gwintem wewnętrznym, zapewnia stabilne połączenie i precyzyjne przenoszenie sił sterujących. Produkt wyróżnia się solidną konstrukcją oraz dokładnością wykonania, co przekłada się na długą żywotność i bezpieczeństwo eksploatacji.

Kluczową cechą tego modelu jest uniwersalność montażowa wynikająca z precyzyjnie określonych wymiarów stożka oraz parametrów gwintów. Dzięki zastosowaniu standardowych rozmiarów metrycznych, przegub łatwo integruje się z istniejącymi układami kierowniczymi, wymagając jedynie dopasowania do odpowiednich średnic osadzenia.

Specyfikacja techniczna i wymiary

Przegub charakteryzuje się konkretnymi parametrami geometrycznymi, które należy zweryfikować przed zakupem w celu zapewnienia pełnej kompatybilności z posiadanym pojazdem. Poniżej przedstawiono szczegółowe dane techniczne produktu:

• Typ produktu: Końcówka drążka kierowniczego (przegub kulowy prosty)
• Długość robocza (A): 65 mm
• Szerokość główki (B): 51 mm
• Średnica osadzenia (stożek): od 19,9 mm do 22,3 mm (zakres D1-D2)
• Długość stożka (E): 23,5 mm
• Zakrzywienie: Nie (prosty)

Parametry gwintów i połączeń

Konstrukcja przegubu uwzględnia dwa różne typy połączeń gwintowych, co jest typowe dla końcówek drążków kierowniczych łączących drążek z wahaczem lub zwrotnicą. Wszystkie gwinty są metryczne i prawoskrętne.

• Strona drążka (gwint wewnętrzny):
  • Średnica: M16
  • Skok gwintu: 1,50 mm
  • Kierunek: Prawy
  • Typ: Metryczny
• Strona końcowa/koła:
  • Średnica: M18
  • Skok gwintu: 1,50 mm
  • Rodzaj: Metryczny

Zastosowanie i kompatybilność

Przegub kulowy o powyższych parametrach znajduje zastosowanie w układach kierowniczych pojazdów, gdzie wymagane jest sztywne, a jednocześnie umożliwiające ruch obrotowy połączenie. Dzięki stożkowemu osadzeniu w zakresie 19,9–22,3 mm, element ten pasuje do wielu popularnych modeli ciągników rolniczych oraz maszyn specjalistycznych.

Produkt jest zamiennikiem dla części oznaczonych numerami katalogowymi:

• 0.010.2459.0
• 001024590
• 1024590

Przed montażem zaleca się sprawdzenie stanu pozostałych elementów układu kierowniczego oraz dokładne dokręcenie połączeń zgodnie z momentami określonymi przez producenta pojazdu. Prawidłowy dobór części zapewnia precyzję prowadzenia i komfort pracy operatora.
