Przegub kulowy prosty, stożek-23,4/26,4-1:10, GW M18x1,5R L-220,

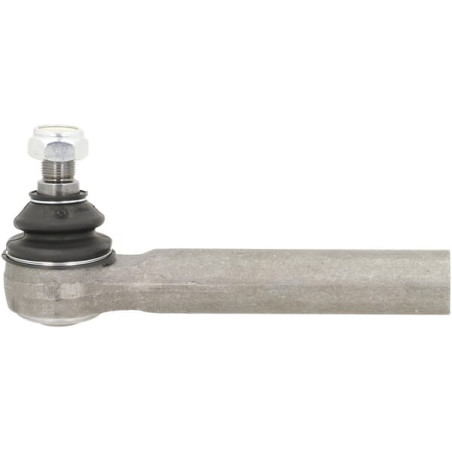

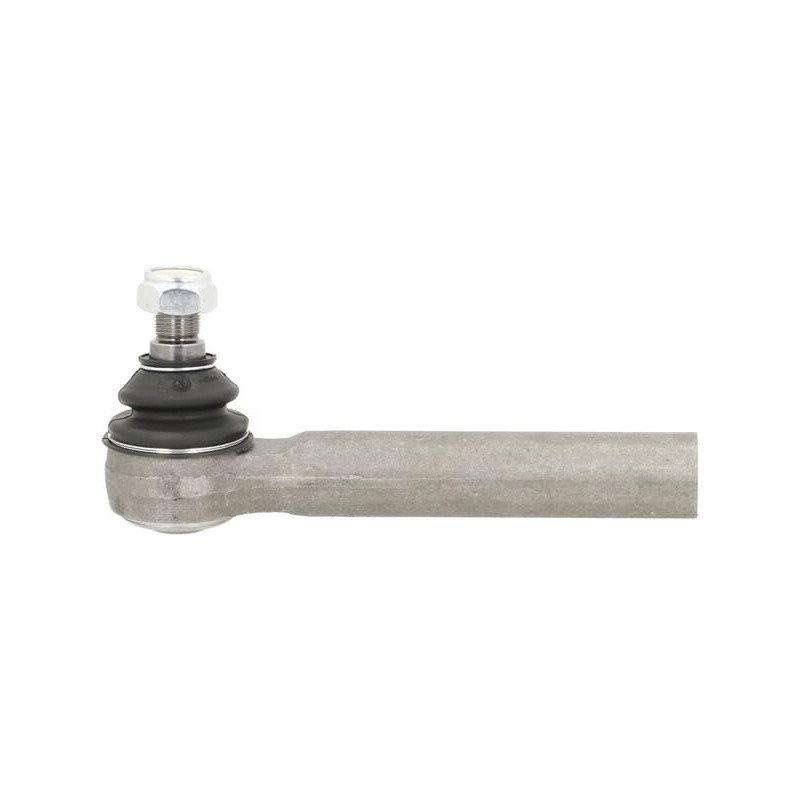

Przegub kulowy prosty DANA Spicer – precyzja i wytrzymałość w układzie kierowniczym

Przedstawiany produkt to wysokiej klasy przegub kulowy prosty marki DANA Spicer, oznaczony numerem katalogowym 2015-01283030572D oraz referencją dostawcy 0003764027M2. Jest to kluczowy element układu kierowniczego, zaprojektowany z myślą o zapewnieniu precyzyjnego prowadzenia kół oraz stabilności pojazdu podczas manewrów. Konstrukcja typu „prosty” z gwintem wewnętrznym po stronie drążka kierowniczego pozwala na łatwą regulację geometrii i montaż w wymagających zastosowaniach przemysłowych oraz motoryzacyjnych.

Produkt charakteryzuje się solidnym wykonaniem i precyzyjnie dobranymi parametrami geometrycznymi, co jest kluczowe dla bezpieczeństwa i trwałości całego układu. Długość robocza wynosząca 220 mm oraz całkowita długość elementu zapewniają odpowiedni zakres pracy, a zastosowane gwinty metryczne o prawym kierunku skrętu gwarantują pewne połączenie z pozostałymi elementami zawieszenia.

Kluczowe parametry techniczne i wymiary

Poniżej przedstawiamy szczegółowe dane techniczne przegubu, które są niezbędne do poprawnej identyfikacji części i jej dopasowania do konkretnego modelu pojazdu lub maszyny. Wszystkie wymiary zostały podane zgodnie ze specyfikacją producenta.

• Długość całkowita i robocza: 220 mm
• Średnica zewnętrzna drążka (B): 36 mm
• Szerokość główki: 35 mm
• Długość stożka (E): 30 mm
• Zakres średnicy osadzenia: od 23,5 mm (min) do 26,5 mm (max)

Specyfikacja gwintów i połączeń

Przegub wyposażony jest w dwa różne typy gwintów, co wymaga szczególnej uwagi podczas montażu. Strona długa (strona drążka) posiada gwint wewnętrzny, natomiast strona krótka jest dostosowana do innego standardu połączenia.

• Strona drążka (gwint wewnętrzny):
  • Średnica gwintu (C): M18
  • Skok gwintu: 1,50 mm
  • Długość gwintu: 65 mm
  • Typ: Metryczny
  • Kierunek: Prawy
• Strona krótka:
  • Średnica gwintu (F): M20
  • Skok gwintu: 1,50 mm
  • Długość gwintu: 25 mm
  • Typ: Metryczny
  • Kierunek: Prawy

Zastosowanie i korzyści użytkowe

Przegub kulowy DANA Spicer to rozwiązanie dla użytkowników oczekujących niezawodności w trudnych warunkach eksploatacyjnych. Dzięki sztywnemu, prostemu kształtowi (brak zakrzywienia) element ten idealnie sprawdza się w układach, gdzie wymagana jest bezpośrednia transmisja sił skrętu bez dodatkowych kompensacji kątowych na samym przegubie.

Warto zwrócić uwagę na precyzyjnie określony stożek osadzenia w zakresie 23,4–26,4 mm (zgodnie z danymi sklepu: min 23,5 mm, max 26,5 mm), co zapewnia idealne dopasowanie do zwrotnicy lub innego elementu mocującego. Produkt jest nowy, fabrycznie zapakowany i gotowy do instalacji przez wykwalifikowany warsztat.
