Przegub kulowy prosty, stożek-23,4/26,4-1:10, GW M22x1,5R L-082,

Profesjonalny przegub kulowy prosty z gwintem wewnętrznym M22

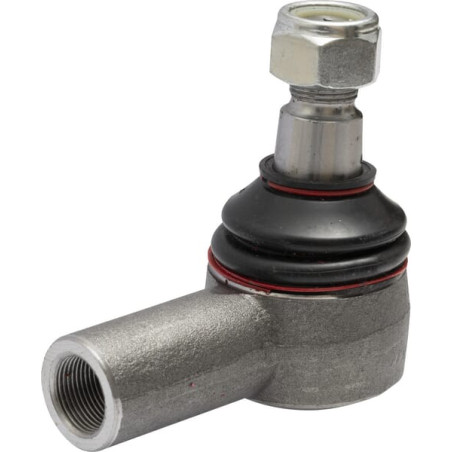

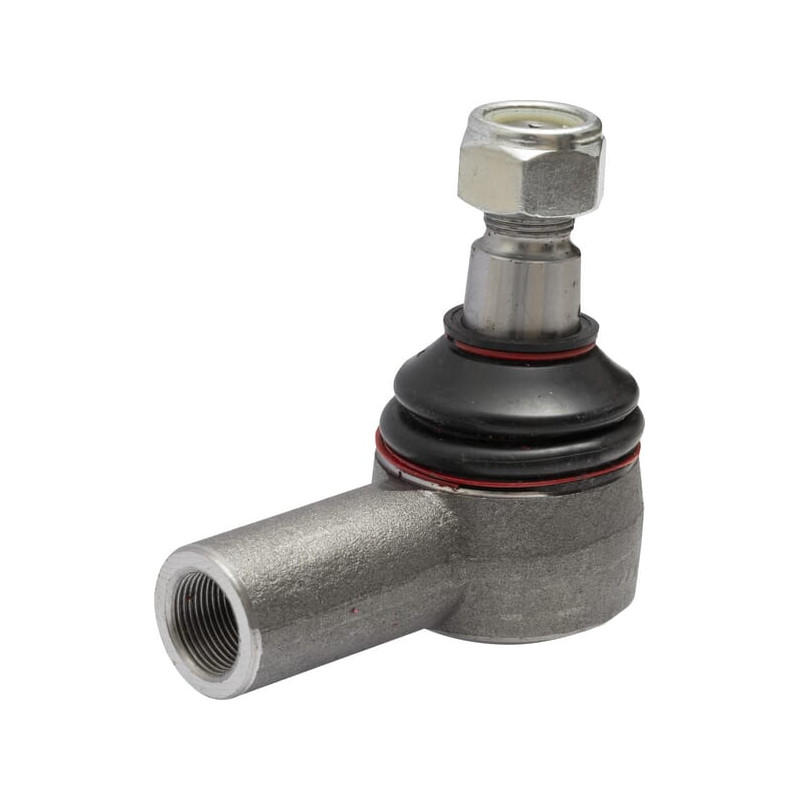

Prezentowany produkt to wysokiej jakości końcówka drążka kierowniczego, zaprojektowana z myślą o precyzyjnym i bezpiecznym sterowaniu w maszynach rolniczych oraz pojazdach użytkowych. Jest to przegub kulowy prosty, charakteryzujący się brakiem zakrzywienia, co zapewnia stabilność połączenia i równomierny rozkład sił w układzie kierowniczym. Element ten stanowi kluczowy komponent odpowiedzialny za przenoszenie ruchu z drążka kierowniczego na zwrotnice kół, gwarantując precyzję prowadzenia pojazdu.

Kluczową cechą tego modelu jest obecność gwintu wewnętrznego po stronie drążka, co umożliwia bezpośrednie i sztywne połączenie z elementem regulacyjnym układu kierowniczego. Konstrukcja została wykonana z myślą o trwałości i odporności na obciążenia dynamiczne oraz warunki atmosferyczne panujące podczas pracy w polu lub na drodze.

Specyfikacja techniczna i wymiary

Przegub został wykonany zgodnie z rygorystycznymi normami technicznymi, co potwierdzają precyzyjne parametry geometryczne. Poniżej znajdują się szczegółowe dane techniczne, które pozwalają na jednoznaczną identyfikację produktu i dopasowanie go do istniejącego układu:

• Rodzaj przegubu: Kulowy prosty (bez zakrzywienia)
• Gwint strony drążka: M22 x 1,5 mm (metryczny, prawy)
• Gwint strony końcowej (koło): M20 x 1,5 mm (metryczny)
• Długość robocza (A): 82 mm
• Szerokość główki (B): 62 mm
• Długość stożka (E): 29,5 mm
• Zakres średnicy osadzenia: od 23,4 mm do 26,4 mm
• Stożek: 1:10

Wymiary te są kluczowe przy wymianie zużytych elementów. Szczególnie istotna jest długość robocza wynosząca 82 mm oraz zakres średnicy osadzenia, który mieści się w przedziale 23,4–26,4 mm. Gwint wewnętrzny M22 ze skokiem 1,5 mm po stronie drążka zapewnia pewne mocowanie, natomiast gwint zewnętrzny M20 po stronie koła umożliwia montaż odpowiednich nakrętek mocujących zwrotnicę.

Zastosowanie i kompatybilność

Przegub ten znajduje zastosowanie w układach kierowniczych wymagających solidnego i precyzyjnego połączenia. Dzięki standardowym wymiarom gwintów metrycznych oraz typowemu stożkowi 1:10, element ten jest kompatybilny z wieloma popularnymi modelami ciągników rolniczych i maszyn specjalistycznych.

Warto zwrócić uwagę na numer katalogowy zamiennika 3233186R91, który często pojawia się w dokumentacji technicznej pojazdów. Oznacza to, że prezentowany przegub jest odpowiednikiem części oznaczonych tym symbolem, co ułatwia proces identyfikacji potrzebnej części zamienniej przy serwisowaniu układu kierowniczego.

Produkt dostarczany jest jako nowa sztuka, gotowa do montażu. Przed instalacją zaleca się dokładne sprawdzenie luzów w pozostałych elementach układu kierowniczego oraz upewnienie się, że wymiary stożka i gwintów odpowiadają oryginalnej specyfikacji pojazdu. Prawidłowy montaż zapewnia bezpieczeństwo jazdy oraz komfort sterowania maszyną.
