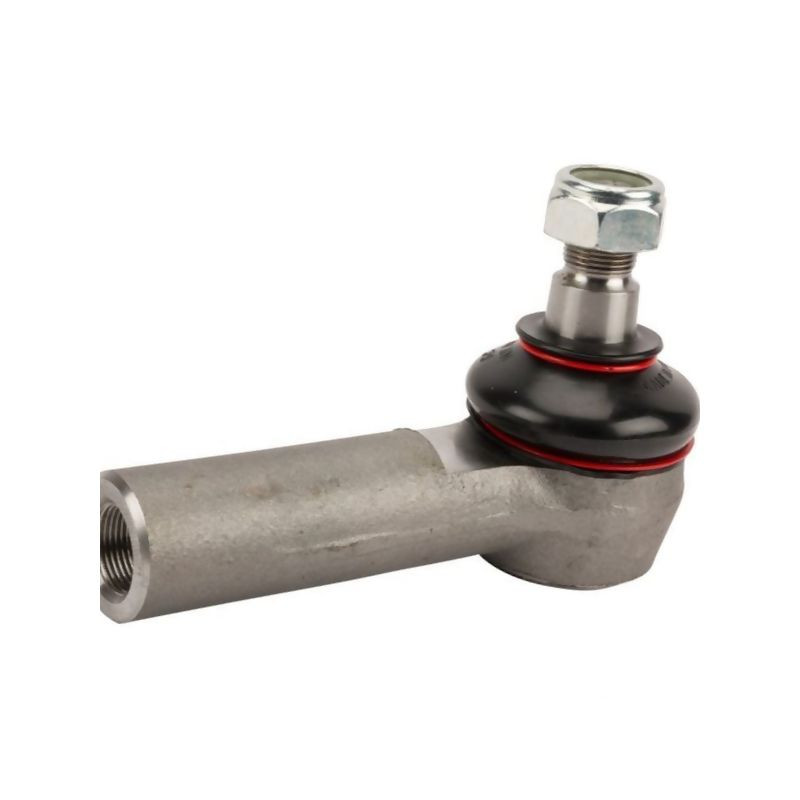

Przegub kulowy prosty, stożek-23,4/26,4, GW M22x1,5R L-140,

Przegub kulowy prosty o wysokiej precyzji wykonania

Prezentowany przegub kulowy prosty to kluczowy element układu kierowniczego oraz zawieszenia w maszynach rolniczych i specjalistycznych. Zaprojektowany z myślą o wymagających warunkach pracy, zapewnia stabilne połączenie i precyzyjne przenoszenie sił. Produkt charakteryzuje się solidną konstrukcją, odporną na obciążenia dynamiczne i wibracje typowe dla pracy w terenie.

Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, przegub gwarantuje długą żywotność i niezawodność działania. Jest to element zamienny, który idealnie odwzorowuje parametry oryginału, co jest kluczowe dla bezpieczeństwa i komfortu obsługi maszyny.

Specyfikacja techniczna i wymiary

Kluczowym aspektem przy doborze przegubu są jego wymiary geometryczne oraz parametry gwintów. Poniższe dane techniczne pozwalają na jednoznaczną identyfikację produktu i dopasowanie go do konkretnego zastosowania. Wszystkie parametry zostały zweryfikowane i odpowiadają standardom producenta.

• Długość całkowita: 140 mm
• Długość robocza (A): 140 mm
• Szerokość główki: 36 mm
• Długość stożka (E): 29,5 mm
• Średnica osadzenia min. (D1): 23,4 mm
• Średnica osadzenia max. (D2): 26,4 mm

Parametry gwintów i mocowania

Przegub wyposażony jest w dwa rodzaje gwintów, co jest typowe dla konstrukcji przegubów kulowych prostych służących do regulacji długości drążków. Precyzja wykonania gwintów zapewnia pewne dokręcenie i blokadę położenia.

• Strona drążka:
  • Średnica gwintu (C): M22
  • Typ gwintu: Metryczny
  • Skok gwintu: 1,50 mm
  • Kierunek gwintu: Prawy
• Strona stożka:
  • Średnica gwintu (F): M20
  • Długość gwintu: 25 mm
  • Typ gwintu: Metryczny
  • Skok gwintu: 1,50 mm

Zastosowanie i kompatybilność

Przegub ten znajduje zastosowanie w układach kierowniczych oraz mechanizmach regulacyjnych maszyn rolniczych. Jest dedykowany do pojazdów marki Merlo, co potwierdzają numery katalogowe 802542 oraz M802542. Produkt stanowi bezpośredni zamiennik dla oryginalnych części, zapewniając pełną kompatybilność z istniejącymi zespołami napędowymi i kierowniczymi.

Przed zakupem zaleca się dokładne zmierzenie starego przegubu, szczególnie w zakresie średnic osadzenia stożka (D1/D2) oraz długości całkowitej, aby upewnić się, że nowy element będzie pasował bez konieczności dodatkowych modyfikacji konstrukcji.

Dlaczego warto wybrać ten przegub?

• Precyzyjne dopasowanie: Wymiary stożka (23,4-26,4 mm) odpowiadają standardowym gniazdom w wahaczach i zwrotnicach.
• Wytrzymałe gwinty: Gwinty metryczne M20 i M22 o skoku 1,5 mm zapewniają dużą powierzchnię styku i odporność na poluzowanie.
• Optymalna długość: Długość robocza 140 mm pozwala na zachowanie właściwej geometrii układu kierowniczego.
• Sprawdzona jakość: Produkt od dostawcy Bepco (referencja 42/495-169), specjalizującego się w częściach do maszyn rolniczych.
