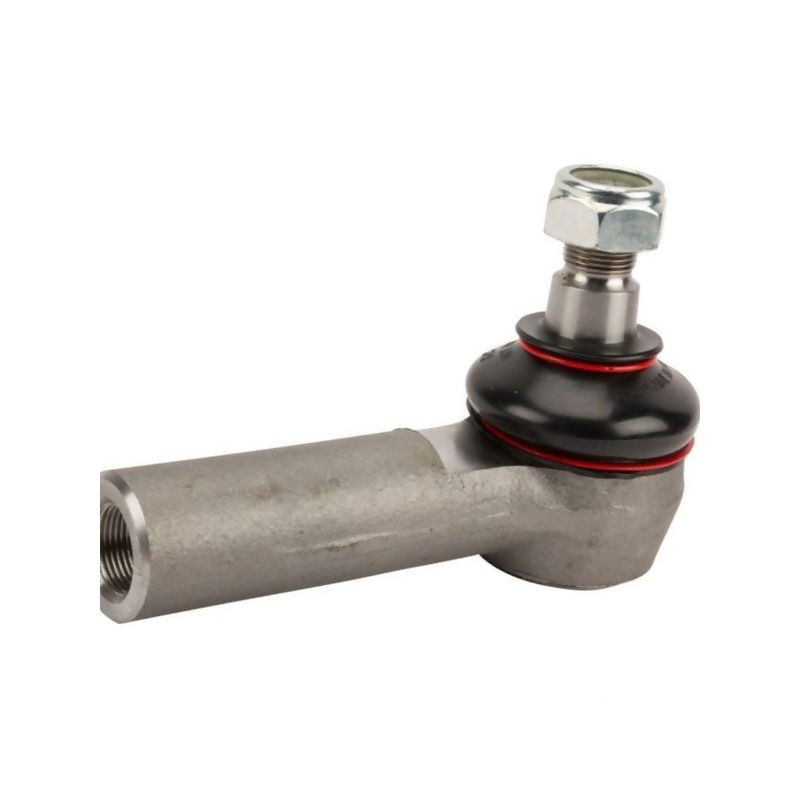

Przegub kulowy prosty, stożek-23,4/26,4, GW M22x1,5R L-140,

Przegub kulowy prosty do maszyn Merlo – precyzja i trwałość

Przedstawiany produkt to wysokiej klasy przegub kulowy prosty, zaprojektowany z myślą o zastosowaniu w wymagających układach napędowych oraz zawieszeniu maszyn rolniczych i budowlanych marki Merlo. Element ten stanowi kluczowe ogniwo łączące, zapewniając stabilność przenoszenia sił oraz kompensację niewielkich ruchów kątowych w mechanizmach sterowania. Jego konstrukcja opiera się na precyzyjnie wykonanym stożku o średnicach 23,4 mm oraz 26,4 mm, co gwarantuje idealne dopasowanie do gniazd montażowych w oryginalnych zespołach.

Kluczowym parametrem technicznym jest długość robocza wynosząca 140 mm, która decyduje o poprawnej geometrii całego układu po zamontowaniu. Szerokość główki przegubu, określona na poziomie 36 mm, zapewnia odpowiednią powierzchnię nośną i stabilne osadzenie w punktach mocowania. Produkt został wykonany z materiałów o podwyższonej wytrzymałości, co przekłada się na odporność na obciążenia dynamiczne i wydłużony okres eksploatacji w trudnych warunkach pracy.

Specyfikacja techniczna i parametry gwintu

Dobór odpowiedniego przegubu wymaga ścisłej weryfikacji parametrów gwintów oraz wymiarów geometrycznych. Prezentowany model charakteryzuje się następującymi danymi technicznymi, które są kluczowe dla prawidłowego montażu:

• Typ przegubu: Kulowy prosty
• Średnica stożka: 23,4 mm / 26,4 mm
• Długość robocza: 140 mm
• Szerokość główki: 36 mm
• Gwint stożka: M20
• Gwint drążka: M22
• Skok gwintu: 1,50 mm
• Kierunek gwintu: Prawy (standardowy)
• Zastosowanie: Maszyny Merlo

Gwint drążka M22x1,5R jest elementem krytycznym dla bezpieczeństwa połączenia. Należy upewnić się, że skok gwintu wynosi dokładnie 1,50 mm, a kierunek zwoju jest prawy, co jest standardem w większości aplikacji przemysłowych i rolniczych. Nieprawidłowe dopasowanie gwintu może prowadzić do poluzowania się połączenia podczas pracy maszyny, co zagraża bezpieczeństwu operatora i integrity konstrukcji.

Kompatybilność i numery katalogowe

Przegub ten jest dedykowany do maszyn marki Merlo. Aby mieć pewność pełnej kompatybilności, zaleca się porównanie numerów katalogowych oryginalnych części zamiennych (OE) z poniższą listą. Produkt ten odpowiada specyfikacji technicznej następujących referencji:

• Numer katalogowy OM / OE: 802542
• Alternatywny numer katalogowy: M802542

W przypadku wymiany zużytych elementów w układzie kierowniczym lub zawieszeniu ładowacza teleskopowego Merlo, kluczowe jest zachowanie identycznych wymiarów stożka oraz długości roboczej. Nawet niewielkie odchylenia w wymiarach mogą wpłynąć na luzowanie się połączeń lub nadmierne naprężenia w układzie.

Wskazówki montażowe i eksploatacyjne

Przed zakupem i montażem warto zweryfikować stan techniczny pozostałych elementów układu. Przegub kulowy powinien współpracować z niezdeformowanym drążkiem oraz czystym gniazdem mocowania. Podczas instalacji należy dokręcić element z odpowiednim momentem siły, unikając jednocześnie nadmiernego napinania, które mogłoby uszkodzić gwint M22x1,5R lub deformować stożek.

Regularna kontrola stanu przegubów kulowych jest istotnym elementem przeglądów technicznych maszyn Merlo. Zużyte przeguby mogą powodować nieprecyzyjne sterowanie oraz nadmierne drgania przenoszone na kabinę operatora. Wymiana na nowy, zgodny z oryginałem element, przywraca fabryczną precyzję działania układu i zapewnia bezpieczeństwo pracy.
