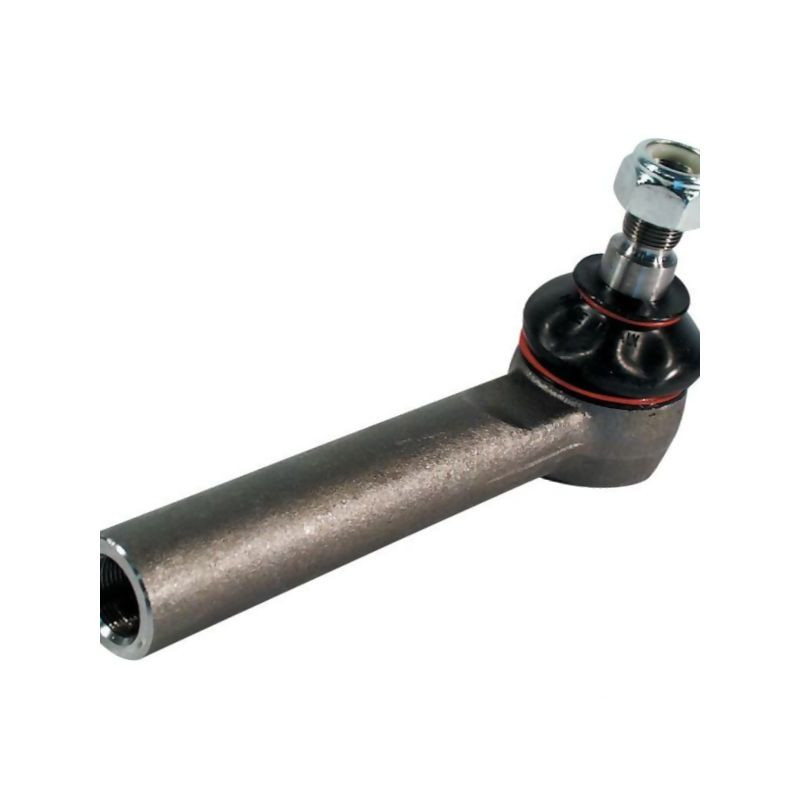

Przegub kulowy prosty, stożek-23,4/26,4, GW M24x1,5L L-205,

Przegub kulowy prosty – precyzyjne połączenie dla maszyn rolniczych

Przedstawiany przegub kulowy prosty to kluczowy element układu zawieszenia i napędowego, zaprojektowany z myślą o intensywnym użytkowaniu w rolnictwie. Model o referencji sklepowej 128002K (kod dostawcy SHP002KR) charakteryzuje się solidną konstrukcją, która zapewnia stabilne przenoszenie sił oraz precyzyjne utrzymanie osi w trudnych warunkach polowych. Jest to komponent niezbędny do utrzymania prawidłowej geometrii układu kierowniczego lub zawieszenia w ciągnikach i maszynach samojezdnych.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniego przegubu wymaga ścisłego dopasowania wymiarów geometrycznych oraz parametrów gwintu. Poniższy produkt został wykonany z zachowaniem rygorystycznych norm, co gwarantuje bezproblemowy montaż w miejsce oryginalnych części. Najważniejsze dane techniczne tego elementu to:

• Długość całkowita: 205 mm – kluczowy wymiar określający zasięg roboczy przegubu.
• Średnice stożka: D1 wynosi 23,4 mm, a D2 wynosi 26,4 mm. Te wartości muszą być zgodne z otworem montażowym w ramieniu zwrotnicy lub wahaczu.
• Długość stożka: 29,5 mm – parametr istotny dla prawidłowego osadzenia elementu w gnieździe.
• Gwint na drążku: M24 x 1,5 – metryczny gwint o średnicy 24 mm i skoku 1,5 mm.
• Gwint po stronie stożka: M20 – metryczny gwint o średnicy 20 mm.
• Kierunek gwintu: Lewoskrętny (L) – krytyczna cecha zapewniająca samoczynne dokręcanie się połączenia podczas pracy maszyny, zapobiegająca poluzowaniu się elementu pod wpływem wibracji.

Zastosowanie i kompatybilność

Przegub ten znajduje zastosowanie w układach, gdzie wymagana jest wysoka odporność na obciążenia dynamiczne i statyczne. Dzięki zastosowaniu gwintu lewoskrętnego, element ten jest szczególnie polecany do stron, gdzie siły robocze mogłyby powodować odkręcanie się standardowych połączeń prawoskrętnych. Precyzyjne wykonanie stożka (23,4/26,4 mm) zapewnia ciasne pasowanie, eliminując luzy, które mogby prowadzić do szybszego zużycia innych elementów zawieszenia.

Przed zakupem należy bezwzględnie zweryfikować wymiary starego, zużytego przegubu. Należy zmierzyć długość całkowitą (powinna wynosić 205 mm) oraz sprawdzić średnice stożka i rodzaj gwintów. Niezgodność któregokolwiek z tych parametrów uniemożliwi prawidłowy montaż lub spowoduje awarię układu.

Numery katalogowe i zamienniki

Produkt ten odpowiada specyfikacji technicznej oznaczonej jako stożek-23,4/26,4 z gwintem M24x1,5L i długością L-205. W oparciu o dostępne dane techniczne oraz numery katalogowe wskazywane w meta-danych produktu, przegub ten może być stosowany jako zamiennik dla elementów oznaczonych następującymi numerami (należy zawsze zweryfikować fizyczne wymiary przed montażem):

• 0.900.0645.8
• 0.900.0647.8
• 126144A1
• 126144A1-48986
• 126144A148986
• 137700430807
• 137700430816
• 153326693

Pamiętaj, że numery te służą wyłącznie do wstępnej identyfikacji potencjalnej kompatybilności. Ostatecznym kryterium dopasowania są zawsze rzeczywiste wymiary geometryczne: długość 205 mm, stożek 23,4/26,4 mm oraz gwinty M24/M20 lewoskrętne.
