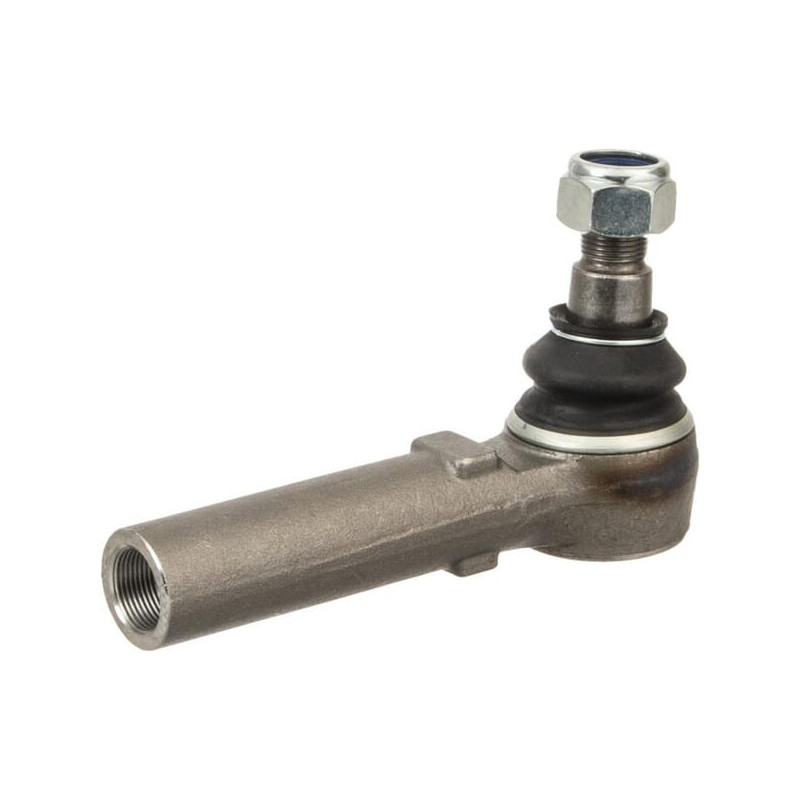

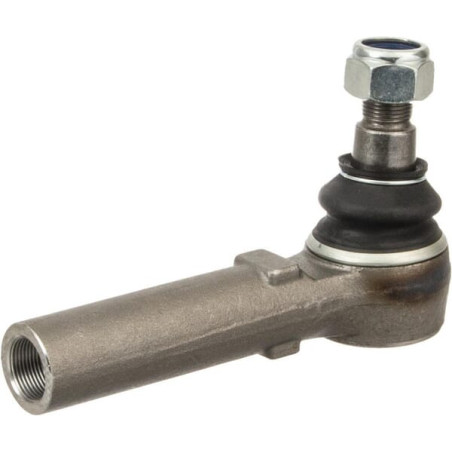

Przegub kulowy prosty, stożek-23,4/26,4, GW M24x1,5R L-160,

Przegub kulowy prosty z gwintem wewnętrznym – precyzja i wytrzymałość

Prezentowany przegub kulowy prosty to kluczowy element układu kierowniczego, zaprojektowany z myślą o wymagających zastosowaniach w maszynach rolniczych i przemysłowych. Produkt charakteryzuje się solidną konstrukcją oraz precyzyjnym wykonaniem, co zapewnia niezawodność pracy nawet w trudnych warunkach eksploatacyjnych. Jest to długie wykonanie końcówki drążka kierowniczego, wyposażone w gwint wewnętrzny, co ułatwia montaż i regulację geometrii układu.

Dzięki zastosowaniu wysokiej jakości materiałów oraz rygorystycznym normom produkcyjnym, przegub ten gwarantuje stabilność prowadzenia maszyny oraz minimalizuje luzowanie się połączeń podczas intensywnej pracy. Produkt stanowi idealne rozwiązanie dla serwisów zajmujących się naprawą układów kierowniczych pojazdów specjalistycznych, w tym popularnych ładowaczy teleskopowych marki Manitou.

Kluczowe parametry techniczne i wymiary

Przed zakupem warto zweryfikować wymiary starego elementu z poniższą specyfikacją, aby dobrać odpowiedni zamiennik. Przegub został zaprojektowany z myślą o konkretnych średnicach osadzenia i skokach gwintu, co jest kluczowe dla bezpieczeństwa i poprawności działania układu.

• Długość robocza (A): 160 mm
• Średnica zewnętrzna drążka (B): 34 mm
• Średnica osadzenia (stożek): od 23,5 mm do 26,5 mm
• Długość stożka (E): 30 mm
• Szerokość główki: 35 mm

Szczegółowa specyfikacja gwintów

Konstrukcja przegubu obejmuje dwa różne typy połączeń gwintowych, co jest typowe dla tego rodzaju elementów łączących drążek z mechanizmem kierowniczym oraz zwrotnicą. Oba gwinty są prawoskrętne i metryczne, co ułatwia dostęp do standardowych narzędzi serwisowych.

Strona drążka (gwint wewnętrzny):

• Średnica gwintu: M24
• Skok gwintu: 1,50 mm
• Długość gwintu: 65 mm
• Kierunek: Prawy

Strona końcowa/koła:

• Średnica gwintu: M20
• Skok gwintu: 1,50 mm
• Długość gwintu: 27,5 mm
• Kierunek: Prawy

Zastosowanie i kompatybilność

Przegub ten znajduje szerokie zastosowanie w maszynach wymagających precyzyjnego układu kierowniczego. Ze względu na specyficzne wymiary oraz parametry techniczne, element ten jest często stosowany jako zamiennik lub część oryginalna w ładowaczach teleskopowych.

W szczególności produkt ten dedykowany jest do maszyn marki Manitou. Numer katalogowy powiązany z tym elementem to 561556. Przed montażem zaleca się sprawdzenie dokumentacji technicznej konkretnego modelu maszyny w celu potwierdzenia pełnej kompatybilności.

Element nie posiada zakrzywienia (jest prosty), co jest istotne przy odtwarzaniu pierwotnej geometrii układu. Dzięki długości roboczej 160 mm oraz dużemu zakresowi średnicy osadzenia (23,5–26,5 mm), przegub ten oferuje pewne mocowanie na stożku, eliminując ryzyko poluzowania podczas dynamicznej pracy maszyny.
