Przegub kulowy prosty, stożek-23,4/26,4, GW M24x1,5R L-280 RT

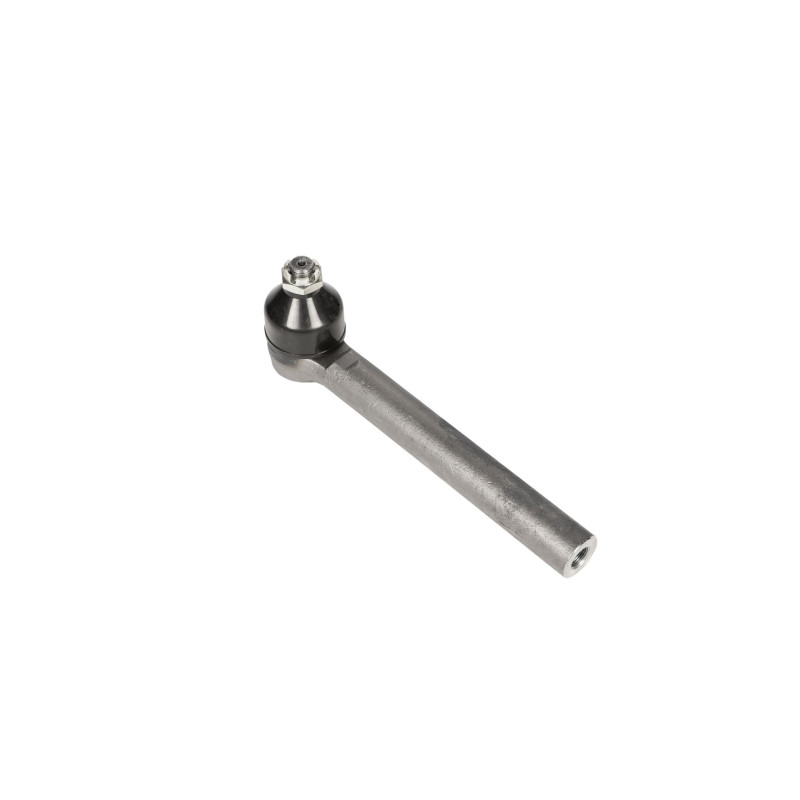

Przegub kulowy prosty z gwintem wewnętrznym – precyzja i wytrzymałość

Prezentowany produkt to wysokiej jakości końcówka drążka kierowniczego, zaprojektowana do zastosowań w ciężkich maszynach rolniczych i budowlanych. Jest to przegub kulowy prosty z długim trzonem, wyposażony w gwint wewnętrzny po stronie drążka oraz zewnętrzny po stronie krótkiej. Element ten stanowi kluczowy komponent układu kierowniczego, zapewniając precyzyjne przenoszenie sił i stabilność prowadzenia pojazdu.

Kluczową cechą tego przegubu jest jego uniwersalność w zakresie mocowania. Dzięki zmiennemu zakresowi średnicy osadzenia (od 23,5 mm do 26,5 mm), element ten idealnie współpracuje z różnymi typami sworzni kulowych stosowanych w mechanizmach kierowniczych popularnych ciągników i ładowaczy. Solidna konstrukcja oraz metryczny gwint prawy gwarantują łatwy montaż i długotrwałą eksploatację nawet w trudnych warunkach pracy.

Specyfikacja techniczna i wymiary

Poniżej przedstawiamy szczegółowe parametry techniczne przegubu, które pozwalają na jednoznaczną identyfikację produktu i dopasowanie go do istniejącego układu. Wszystkie wymiary są podane z zachowaniem precyzji wymaganej w branży motoryzacyjnej i rolniczej.

• Długość robocza (A): 280 mm
• Średnica zewnętrzna drążka (B): 34 mm
• Gwint strony drążka (C): M24 x 1.50 mm, prawy, metryczny
• Długość gwintu strony drążka: 60 mm
• Średnica osadzenia min. (D1): 23,5 mm
• Średnica osadzenia max. (D2): 26,5 mm
• Długość stożka (E): 30 mm
• Gwint strony krótkiej (F): M20 x 1.50 mm, prawy, metryczny
• Długość gwintu strony krótkiej: 27,5 mm
• Szerokość główki: 35 mm
• Zakrzywienie: Nie (przegub prosty)

Zastosowanie i kompatybilność

Przegub ten znajduje szerokie zastosowanie w maszynach marki Caterpillar oraz Massey Ferguson. Jest to zamiennik dla oryginalnych numerów katalogowych, co ułatwia serwisowanie i naprawy bez konieczności zakupu drogich części OEM. Produkt dedykowany jest do modeli takich jak Caterpillar 416 (wersje B, C, D, II), 420 D, 420E (w tym wersja IT), 422 E, 424 D oraz 430 D i 430 E.

Dzięki zgodności z numerami zamiennymi, element ten pasuje również do ciągników Massey Ferguson, będąc odpowiednikiem dla numeru 3764028M1. Jest to rozwiązanie ekonomiczne, nieustępujące jakościowo oryginałom, zapewniające bezpieczeństwo i komfort obsługi maszyny.

Numeracja katalogowa i zamienniki

Przy zamawianiu części warto posługiwać się poniższymi numerami referencyjnymi, które odpowiadają temu produktowi:

• Numer katalogowy OM / zamienniki: 352263, 2164459, 00112326U1M
• Referencja dostawcy: SHP623KR
• Indeks sklepu: 128623K
• Kod EAN: 8716106430956

Produkt dostarczany jest jako nowa część (stan nowy), gotowa do bezpośredniego montażu. Przed zakupem zaleca się weryfikację wymiarów, w szczególności długości roboczej oraz średnicy osadzenia stożka, aby upewnić się, że przegub będzie poprawnie współpracował z pozostałymi elementami układu kierowniczego Państwa maszyny.
