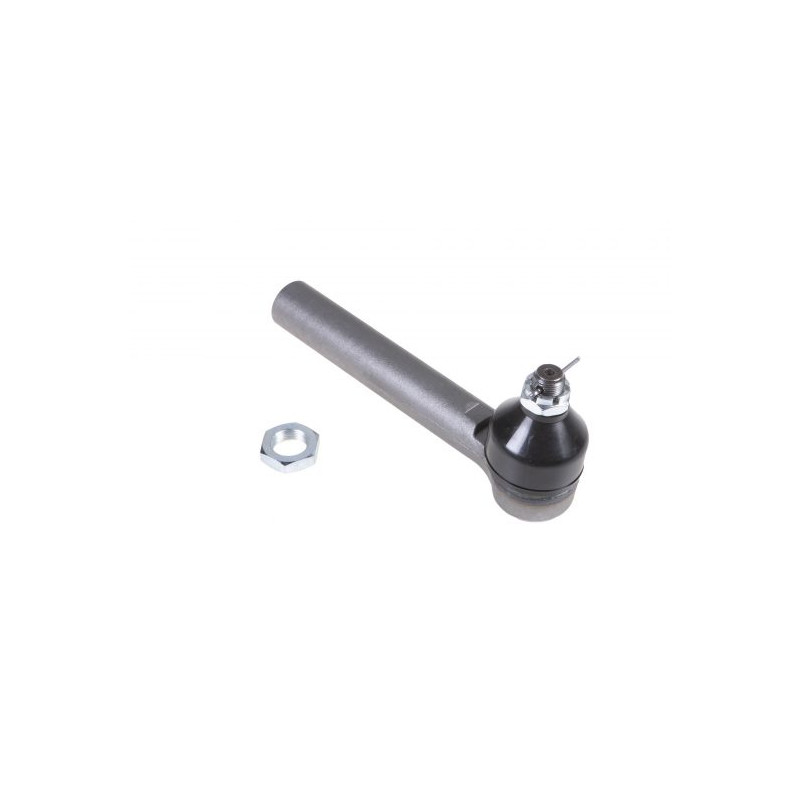

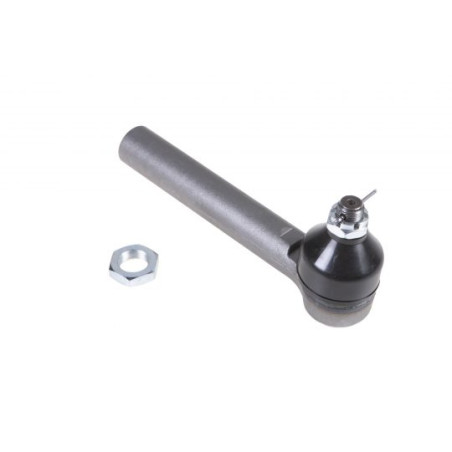

Przegub kulowy prosty, stożek-23,4/26,4, L-240, GW M24x1,5R RT

Profesjonalna końcówka drążka kierowniczego Massey Ferguson

Prezentowana końcówka drążka kierowniczego to kluczowy element układu kierowniczego, zaprojektowany z myślą o zapewnieniu precyzji prowadzenia i bezpieczeństwa pracy w maszynach rolniczych marki Massey Ferguson. Produkt oznaczony numerem katalogowym 3764132M1 oraz referencją dostawcy SHP214KR stanowi wysokiej jakości zamiennik dla oryginalnych podzespołów, gwarantujący trwałość i niezawodność w trudnych warunkach eksploatacji.

Konstrukcja tego przegubu kulowego prostego charakteryzuje się solidnym wykonaniem i precyzyjnymi parametrami geometrycznymi, które są kluczowe dla prawidłowego spasowania z pozostałymi elementami układu kierowniczego. Dzięki zastosowaniu gwintu wewnętrznego po stronie drążka, element ten umożliwia łatwą regulację i montaż, co jest szczególnie istotne podczas serwisowania ciągników z serii MF 2000 oraz nowszych modeli.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniej końcówki drążka wymaga ścisłego dopasowania wymiarów do istniejącego układu. Poniższe dane techniczne pozwalają na jednoidentyfikację produktu i weryfikację jego kompatybilności:

• Długość całkowita: 240 mm
• Długość robocza (A): 238 mm
• Średnica zewnętrzna drążka (B): 36 mm
• Zakres średnicy osadzenia stożka: od 23,5 mm do 26,5 mm
• Długość stożka (E): 30 mm
• Szerokość główki: 35 mm
• Kształt: prosty (bez zakrzywienia)

Specyfikacja gwintów i połączeń

Element ten posiada dwa różne typy gwintów, co jest typowe dla końcówek drążków kierowniczych pełniących funkcję regulacyjną. Precyzyjne wykonanie gwintów metrycznych zapewnia stabilne połączenie i odporność na wibracje podczas pracy maszyny.

Strona drążka (gwint wewnętrzny):

• Średnica gwintu (C): M24
• Skok gwintu: 1,50 mm
• Długość gwintu: 75 mm
• Kierunek gwintu: prawy
• Typ gwintu: metryczny

Strona krótka (gwint zewnętrzny):

• Średnica gwintu (F): M20
• Skok gwintu: 1,50 mm
• Długość gwintu: 25 mm
• Kierunek gwintu: prawy
• Typ gwintu: metryczny

Zastosowanie i kompatybilność

Końcówka drążka kierowniczego o indeksie 3764132M1 jest dedykowana do szerokiej gamy ciągników rolniczych Massey Ferguson. Jej zastosowanie znajduje potwierdzenie w modelach takich jak seria 3600 (3635, 3645, 3655), seria 5400 (5465), seria 6200 (6260, 6270, 6280), seria 6400 (6465, 6475), seria 7400 (7465, 7475) oraz seria 8100 (8110, 8120, 8130, 8140). Regularna kontrola stanu technicznego przegubów kulowych oraz ich timely wymiana są niezbędne dla utrzymania właściwej geometrii kół i komfortu prowadzenia maszyny.

Produkt dostępny jest jako pojedyncza sztuka, co umożliwia wymianę uszkodzonego elementu bez konieczności zakupu kompletu, jeśli drugi przegub zachował pełną sprawność techniczną. Wysoka jakość wykonania przekłada się na długą żywotność oraz odporność na obciążenia dynamiczne występujące podczas prac polowych i transportowych.
