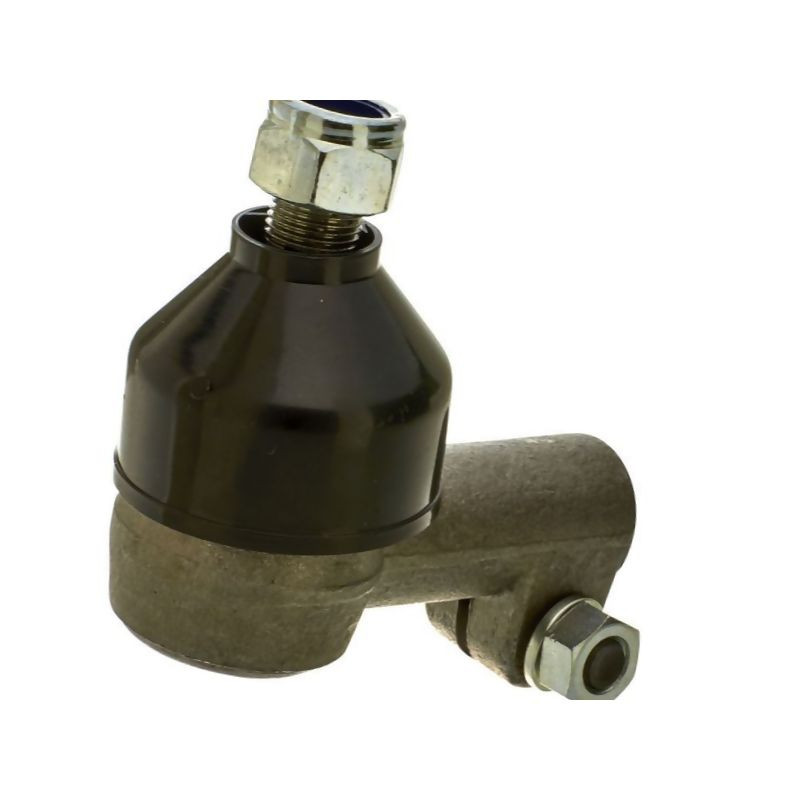

Przegub kulowy prosty, stożek-23,9/27,5, GW G7/8"-14R L- 085,

Przegub kulowy prosty – precyzyjne połączenie w układach maszyn rolniczych

Przedstawiany przegub kulowy prosty to kluczowy element konstrukcyjny, zaprojektowany z myślą o wymagających warunkach pracy w maszynach rolniczych. Jego głównym zadaniem jest umożliwienie kompensacji ruchów oraz tłumienie wibracji w układach napędowych i zawieszenia, co przekłada się na większą trwałość całej konstrukcji oraz stabilność pracy urządzenia. Produkt charakteryzuje się solidnym wykonaniem i precyzyjnie dobranymi parametrami geometrycznymi, które zapewniają pewne osadzenie i długotrwałą eksploatację.

Kluczową cechą tego modelu jest asymetryczna budowa gwintów, pozwalająca na integrację z różnorodnymi podzespołami. Strona stożka wyposażona jest w gwint metryczny M18 o skoku 1.50 mm i długości 29 mm, co jest standardem w wielu nowoczesnych rozwiązaniach mechanizmów kierowniczych i zawieszeń. Z kolei strona drążka posiada gwint calowy 7/8" z 14 zwojami na cal oraz długością gwintu wynoszącą 27 mm. Taka konfiguracja wymaga dokładnej weryfikacji przed montażem, aby zapewnić pełną kompatybilność z istniejącą infrastrukturą maszyny.

Specyfikacja techniczna i wymiary

Przy doborze części zamiennych kluczowe znaczenie mają precyzyjne wymiary, które decydują o możliwości fizycznego zamontowania elementu. Poniżej przedstawiamy szczegółowe parametry techniczne przegubu, które należy porównać z dokumentacją techniczną posiadanej maszyny lub ze starą częścią:

• Rodząj przegubu: Przegub kulowy prosty
• Średnica zewnętrzna drążka: 55 mm
• Długość robocza: 85 mm
• Gwint strony stożka: M18, skok 1.50 mm, długość gwintu 29 mm
• Gwint strony drążka: 7/8" calowy (G7/8"), 14 zwojów na cal, długość gwintu 27 mm
• Konstrukcja: Model przewiduje wersję ze śrubą zaciskową, co ułatwia montaż i zapewnia sztywne połączenie
• Numer referencyjny dostawcy: SHP148KR
• Indeks produktu: 128148K

Zastosowanie w układach napędowych i kierowniczych

Ten typ przegubu znajduje szerokie zastosowanie w sektorze rolniczym, szczególnie w maszynach, gdzie elementy zawieszenia i układu kierowniczego są narażone na dynamiczne obciążenia oraz pracę w trudnym terenie. Dzięki swojej konstrukcji przegub pozwala na pewne przenoszenie sił przy jednoczesnym zachowaniu niezbędnej elastyczności połączenia. Jest to rozwiązanie dedykowane do układów, gdzie precyzja spasowania jest warunkiem bezpiecznej i efektywnej pracy.

Warto zaznaczyć, że obecność śruby zaciskowej w konstrukcji (w zależności od konkretnego wariantu dostawy) znacząco upraszcza proces instalacji i konserwacji, zapewniając stabilność połączenia nawet przy intensywnym użytkowaniu maszyny.

Weryfikacja dopasowania przed zakupem

Aby uniknąć błędów przy zamówieniu i konieczności zwrotu towaru, zalecamy dokładne sprawdzenie poniższych punktów:

• Zmierz średnicę zewnętrzną drążka w swoim urządzeniu – powinna wynosić 55 mm.
• Sprawdź długość roboczą elementu – kluczowe jest dopasowanie do wartości 85 mm.
• Zweryfikuj rodzaj gwintu po stronie stożka (M18x1.5) oraz po stronie drążka (7/8"-14 UNC/UNF).
• Porównaj numery katalogowe i referencyjne (np. SHP148KR) z posiadaną dokumentacją maszyny.

Jeśli masz wątpliwości co do zgodności wymiarów lub typu gwintu, skontaktuj się z naszym działem obsługi klienta. Nasi specjaliści pomogą potwierdzić, czy przegub o indeksie 128148K będzie prawidłowo współpracował z Twoją maszyną rolniczą.
