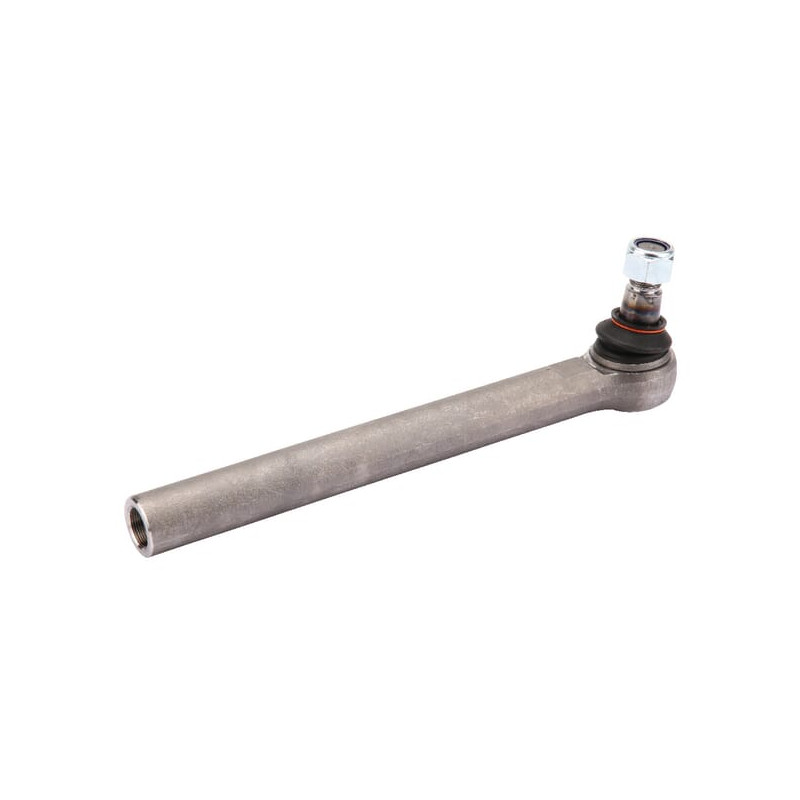

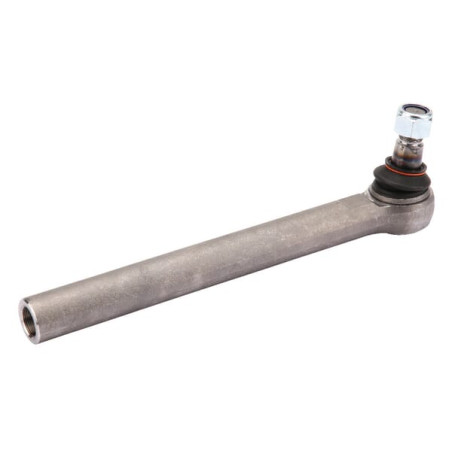

Przegub kulowy prosty, stożek-24,6/28,4-1:8, GW M26x1,5R L-360,

Profesjonalny przegub kulowy prosty do układów kierowniczych

Prezentowany produkt to wysokiej jakości przegub kulowy prosty, zaprojektowany z myślą o precyzyjnej i bezpiecznej pracy układów kierowniczych w maszynach rolniczych oraz pojazdach użytkowych. Element ten charakteryzuje się solidną konstrukcją, zapewniającą trwałość nawet w trudnych warunkach eksploatacyjnych. Kluczową cechą tego modelu jest długi drążek o długości roboczej 360 mm, co pozwala na elastyczne dopasowanie do specyficznych geometrii zawieszenia i układów sterowania.

Produkt oznaczony jest numerem katalogowym dostawcy SHP695KR oraz referencją 01283099099S. Jest to zamiennik kompatybilny z oryginalnymi częściami, takimi jak przegub Fendt o numerze F411301100010. Dzięki zastosowaniu standardowych gwintów metrycznych i precyzyjnie wykonanych stożków, montaż jest intuicyjny, a połączenie stabilne i odporne na drgania.

Specyfikacja techniczna i wymiary

Kluczowym aspektem przy doborze końcówki drążka kierowniczego jest zgodność wymiarowa z istniejącym układem. Poniższe parametry techniczne zostały zweryfikowane i stanowią podstawę do identyfikacji właściwego zamiennika:

• Długość robocza (A): 360 mm – zapewnia odpowiedni zasięg regulacji.
• Średnica zewnętrzna drążka (B): 36 mm – standardowy wymiar zapewniający odpowiednią wytrzymałość na ścinanie i zginanie.
• Średnica osadzenia stożka: zakres od 24,65 mm do 28,45 mm – pozwala na dopasowanie do gniazd o zbliżonych tolerancjach.
• Długość stożka (E): 30,6 mm – precyzyjnie wyprofilowany element zapewniający pewne osadzenie w zwrotnicy lub ramieniu kierowniczym.
• Kształt stożka: prosty (bez zakrzywień), co ułatwia montaż w liniowych układach kierowniczych.

Charakterystyka gwintów i połączeń

Przegub wyposażony jest w dwa rodzaje gwintów, dostosowanych do różnych stron układu kierowniczego. Wszystkie gwinty są metryczne i prawoskrętne, co jest standardem w większości aplikacji przemysłowych i motoryzacyjnych.

• Strona drążka (wejście): Gwint wewnętrzny M26 x 1,5 mm. Średnica 26 mm ze skokiem 1,5 mm zapewnia mocne połączenie z rurą drążka kierowniczego lub przedłużką.
• Strona końcowa (koło/zwrotnica): Gwint zewnętrzny M22 x 1,5 mm. Standardowy rozmiar pozwalający na montaż nakrętki mocującej przegub do zwrotnicy koła.

Brak zakrzywień w konstrukcji przegubu oznacza, że jest to element typu "prosty", idealny do zastosowań, gdzie oś drążka pokrywa się z osią działania siły skrętu bez konieczności kompensacji kątowej poprzez kształt samego drążka.

Zastosowanie i kompatybilność

Ten model przegubu kulowego znajduje zastosowanie w maszynach rolniczych, gdzie wymagana jest duża wytrzymałość mechaniczna. Jest szczególnie polecany jako zamiennik dla oryginalnych części stosowanych w ciągnikach marki Fendt. Dzięki precyzyjnie określonym wymiarom stożka (min. 24,65 mm, max. 28,45 mm) oraz długości roboczej 360 mm, produkt ten może być również stosowany w innych markach maszyn, pod warunkiem zachowania kompatybilności wymiarowej z oryginalnym zespołem.

Warto zwrócić uwagę na numer OE F411301100010, który często pojawia się w dokumentacji technicznej układów kierowniczych starszych i nowszych modeli ciągników rolniczych. Zastosowanie tego przegubu przywraca pierwotną geometrię układu kierowniczego, eliminując luz na kierownicy i poprawiając bezpieczeństwo prowadzenia maszyny.

Korzyści z wyboru tego produktu

• Precyzja wykonania: Dokładne tolerancje gwintów M26x1,5 i M22x1,5 oraz stożka zapewniają łatwy montaż bez konieczności dodatkowej obróbki.
• Trwałość: Solidna konstrukcja drążka o średnicy 36 mm odporna na obciążenia dynamiczne występujące podczas pracy w polu.
• Kompatybilność: Bezpośredni zamiennik dla części o numerze F411301100010 (Fendt) oraz innych odpowiedników o zbliżonych parametrach geometrycznych.
• Dostępność: Produkt nowy, gotowy do immediate instalacji, wysyłany w krótkim czasie.
