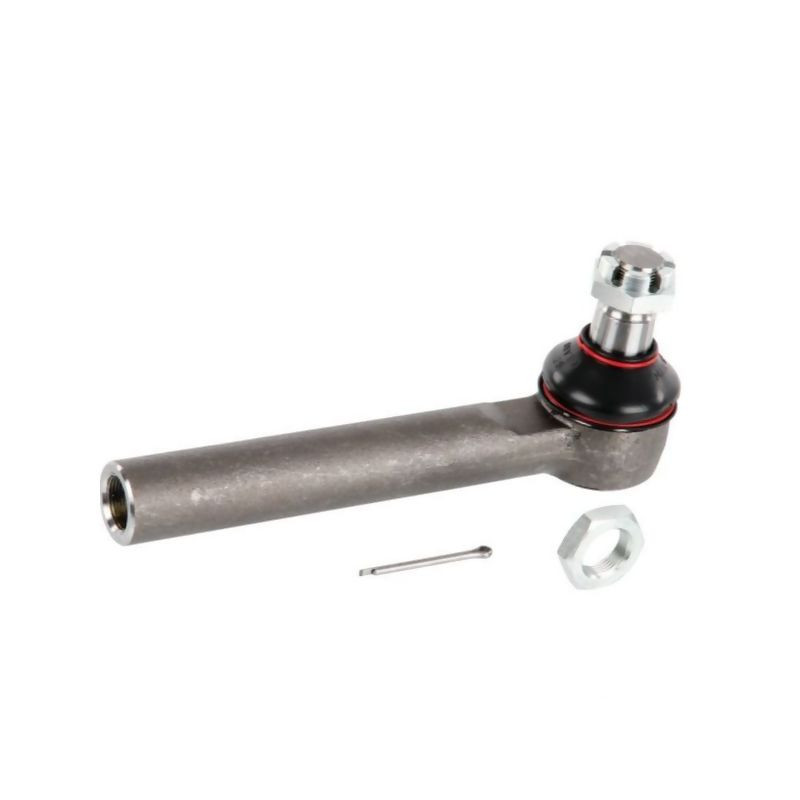

Przegub kulowy prosty, stożek-26,9/30,2-1:10, GW M24x1,5R L-240,

Przegub kulowy prosty do układów kierowniczych maszyn rolniczych

Prezentowany przegub kulowy prosty stanowi kluczowy element układu sterowania w maszynach rolniczych, zapewniając precyzyjne i stabilne połączenie drążka kierowniczego z kołem lub innymi elementami zawieszenia kierownicy. Produkt został zaprojektowany z myślą o wymagających warunkach pracy w rolnictwie, gdzie niezawodność mechanizmów jest fundamentem bezpiecznej i efektywnej eksploatacji sprzętu.

Konstrukcja opiera się na sprawdzonym rozwiązaniu technicznym, umożliwiającym wymianę zużytych końcówek drążków bez konieczności ingerencji w cały układ kierowniczy. Dzięki zastosowaniu standardowego gwintu metrycznego oraz precyzyjnie wykonanego stożka, montaż jest intuicyjny, a samo połączenie charakteryzuje się wysoką odpornością na drgania i obciążenia dynamiczne występujące podczas pracy w terenie.

Specyfikacja techniczna i parametry wymiarowe

Kluczowym aspektem przy doborze części zamiennych jest ścisłe dopasowanie wymiarów geometrycznych do oryginalnego elementu. Poniższy przegub spełnia rygorystyczne normy techniczne, co gwarantuje jego pełną kompatybilność z układami przewidzianymi dla tego typu podzespołów. Przed zakupem należy zweryfikować poniższe dane z elementem zamontowanym w maszynie.

• Rodzaj przegubu: Przegub kulowy prosty
• Gwint: M24x1,5R (metryczny, prawoskrętny)
• Długość całkowita (L): 240 mm
• Długość robocza: 238 mm
• Średnica osadzenia D1: 27 mm
• Średnica osadzenia D2: 30,2 mm
• Stożek: 26,9/30,2-1:10
• Kierunek gwintu: Prawy na obu końcach (strona drążka i koła)

Warto zwrócić szczególną uwagę na parametr stożka oraz średnice osadzenia, które decydują o poprawnym spasowaniu się elementu z gniazdem w ramieniu zwrotnicy lub drążku. Niezgodność nawet o ułamek milimetra może skutkować luźnym pasowaniem lub niemożnością montażu.

Zastosowanie i kompatybilność

Produkt znajduje zastosowanie w maszynach rolniczych wyposażonych w układy kierownicze wymagające połączenia o gwincie M24x1,5R. Jest to rozwiązanie dedykowane do naprawy i regeneracji układów steeringowych, gdzie wymagana jest wysoka precyzja prowadzenia kół.

Ze względu na specyfikę techniczną, przegub ten jest często stosowany jako zamiennik dla oryginalnych części oznaczonych numerami katalogowymi producentów OEM. Do typowych numerów referencyjnych, które mogą odpowiadać temu elementowi lub jego bezpośrednim odpowiednikom w układach maszyn rolniczych (w tym marki Landini oraz innych producentów wykorzystujących podobne standardy), należą:

• 3764286M1
• HM3764286

Powyższe numery służą jako punkt odniesienia przy weryfikacji kompatybilności. Należy jednak pamiętać, że ostatecznym kryterium dopasowania są zawsze wymiary fizyczne (długość, gwint, stożek), a nie tylko sam numer katalogowy, który może różnić się w zależności od roku produkcji maszyny lub dostawcy części.

Wskazówki montażowe i eksploatacyjne

Podczas wymiany przegubu kulowego kluczowe jest zachowanie czystości gwintów oraz powierzchni stożkowych. Zaleca się dokładne oczyszczenie miejsca montażu z brudu, rdzy i starego smaru. Po zamontowaniu nowego elementu konieczne jest dokręcenie nakrętek z odpowiednim momentem siły oraz sprawdzenie luzów w układzie kierowniczym.

Prawidłowo zamontowany przegub zapewnia cichą pracę układu oraz eliminuje niepożądane luzy, które mogłyby prowadzić do nierównomiernego zużycia opon oraz pogorszenia właściwości jezdnych maszyny. Regularna kontrola stanu technicznego końcówek drążków kierowniczych jest istotnym elementem przeglądów okresowych każdego sprzętu rolniczego.
