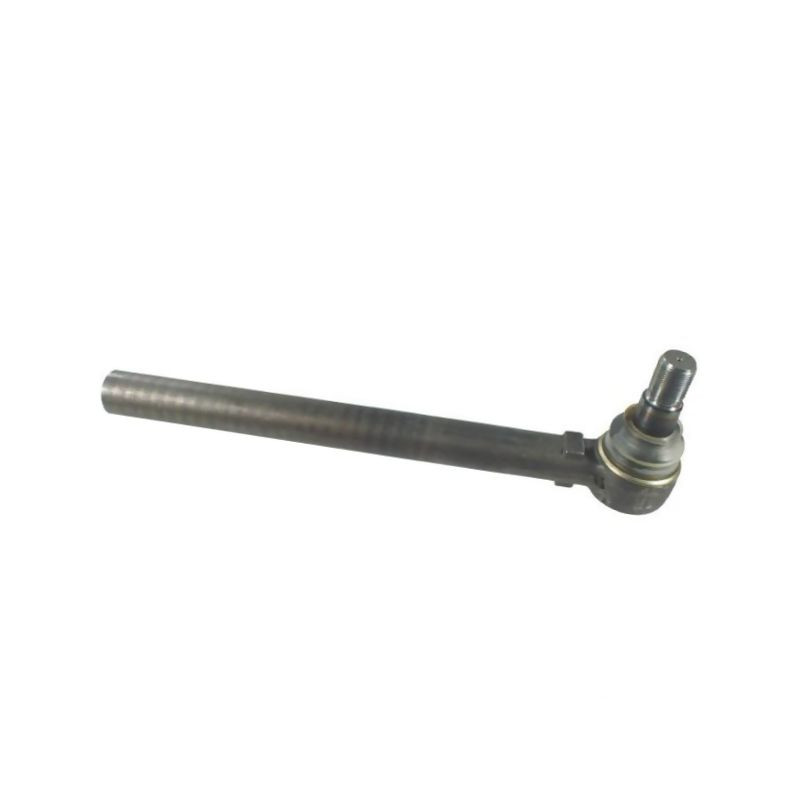

Przegub kulowy prosty, stożek-26,9/30,2-1:10, GW M24x1,5R L-395,

Przegub kulowy prosty – precyzyjny element układu kierowniczego

Prezentowany przegub kulowy prosty to wysokiej jakości komponent przeznaczony do zastosowań w maszynach rolniczych oraz sprzęcie budowlanym. Produkt charakteryzuje się solidną konstrukcją, zapewniającą niezawodną pracę w trudnych warunkach eksploatacyjnych. Jest to element kluczowy dla prawidłowego działania mechanizmów zwrotnych, gdzie precyzja dopasowania i wytrzymałość na obciążenia dynamiczne mają fundamentalne znaczenie.

Dobór odpowiedniej końcówki drążka wymaga ścisłego przestrzegania parametrów technicznych. Poniższy opis oraz dane techniczne służą do weryfikacji zgodności nowej części z dotychczas zamontowanym elementem. Przed zakupem zaleca się dokładne porównanie wymiarów oraz oznaczeń, aby uniknąć błędów montażowych i zapewnić bezpieczeństwo użytkowania maszyny.

Kluczowe parametry techniczne i wymiary

Podstawą prawidłowej identyfikacji części są jej wymiary geometryczne oraz parametry gwintu. Ten konkretny model przegubu kulowego posiada następujące, ściśle określone cechy konstrukcyjne, które decydują o jego kompatybilności:

• Rodzaj stożka: Stożek o wymiarach 26,9/30,2 mm z nachyleniem 1:10.
• Gwint: Metryczny prawy M24x1,5R.
• Długość całkowita (L): 395 mm.
• Średnica D1: 27,1 mm.
• Średnica D2: 30 mm.
• Gwint na stożku: M20 o skoku 1,50 mm.

Warto zwrócić szczególną uwagę na specyfikę gwintu M24x1,5R oraz wymiary stożka, które są kluczowe dla poprawnego osadzenia elementu w zwrotnicy lub innym elemencie nośnym układu kierowniczego. Nieprawidłowe dopasowanie średnicy lub skoku gwintu uniemożliwi bezpieczny montaż.

Zastosowanie i kompatybilność

Przegub ten znajduje szerokie zastosowanie w serwisie maszyn rolniczych oraz sprzętu ciężkiego. Zgodnie z danymi technicznymi, element ten jest kompatybilny z maszynami marki New Holland oraz Komatsu. Stanowi idealne rozwiązanie jako część zamienna w przypadku zużycia oryginalnego przegubu lub uszkodzenia mechanizmu kierowniczego.

Produkt dedykowany jest do:

• Ciągników rolniczych marki New Holland.
• Maszyn budowlanych i rolniczych marki Komatsu.
• Innych urządzeń wymagających przegubu o parametrach stożka 26,9/30,2 i gwincie M24x1,5.

Weryfikacja dopasowania przed zakupem

Aby mieć pewność, że wybrany przegub kulowy będzie pasował do Twojej maszyny, wykonaj następujące kroki weryfikacyjne:

1. Zdemontuj zużytą końcówkę drążka z maszyny.
2. Zmierz średnicę stożka oraz sprawdź rodzaj i wymiar gwintu (M24x1,5).
3. Porównaj zmierzone wartości z danymi podanymi w specyfikacji tego produktu (D1 27,1 mm, D2 30 mm, L 395 mm).
4. Sprawdź numer katalogowy lub referencyjny w dokumentacji technicznej maszyny.

Pamiętaj, że nawet niewielkie różnice w wymiarach stożka lub skoku gwintu mogą uniemożliwić montaż lub wpłynąć na luzowanie się połączenia podczas pracy. Dokładność pomiarów jest kluczowa dla bezpieczeństwa operatora i trwałości układu kierowniczego.

Jakość i trwałość

Przegub wykonany jest z materiałów zapewniających odporność na ścieranie i korozję. Precyzyjne wykonanie gwintu M24x1,5R gwarantuje pewne dokręcenie i stabilność połączenia. Element ten spełnia wymagania stawiane częściom zamiennym do profesjonalnego sprzętu rolniczego i budowlanego, oferując długą żywotność przy zachowaniu odpowiednich warunków smarowania i eksploatacji.
