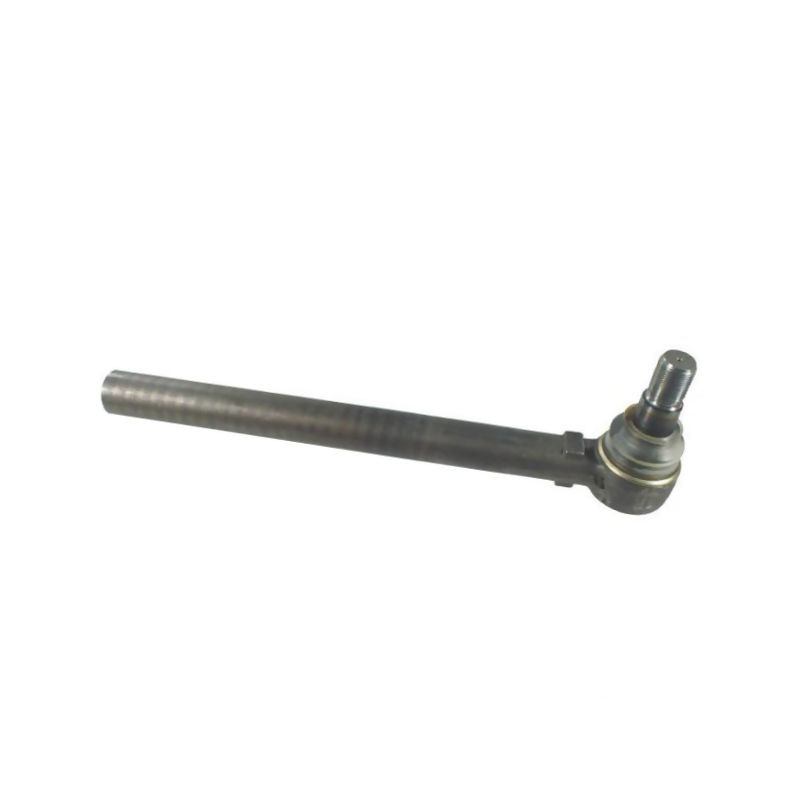

Przegub kulowy prosty, stożek-26,9/30,2-1:10, GW M24x1,5R L-395,

Przegub kulowy prosty Carraro – precyzyjne połączenie układu kierowniczego

Prezentowany produkt to wysokiej jakości przegub kulowy prosty marki Carraro, zaprojektowany z myślą o zapewnieniu niezawodności i precyzji w układach kierowniczych maszyn rolniczych oraz pojazdów specjalistycznych. Element ten stanowi kluczowy komponent łączący drążek kierowniczy z mechanizmem zwrotniczym, umożliwiając płynne przenoszenie sił skrętu przy jednoczesnej kompensacji ruchów zawieszenia.

Zgodnie ze specyfikacją producenta, przegub charakteryzuje się solidną konstrukcją dostosowaną do pracy w trudnych warunkach eksploatacyjnych. Jego geometryczne parametry oraz rodzaj gwintów zostały dobrane tak, aby zapewnić idealne dopasowanie do oryginalnych podzespołów w maszynach wymagających zastosowania części o numerze referencyjnym CI351974.

Kluczowe parametry techniczne i wymiary

Przy doborze zamiennika lub części serwisowej kluczowe jest zachowanie zgodności wymiarowej. Poniższe dane techniczne pochodzą bezpośrednio od producenta i stanowią podstawę do identyfikacji produktu:

• Producent: Carraro
• Numer katalogowy dostawcy: CI351974
• Referencja sklepu: 01283190934C
• Długość całkowita: 395 mm (wynikająca z nazwy handlowej i specyfikacji)
• Długość robocza (A): 270 mm
• Średnica osadzenia min. (D1): 24 mm
• Szerokość główki: 34 mm

Specyfikacja gwintów i połączeń

Przegub wyposażony jest w dwa różne typy połączeń gwintowych, co jest typowe dla elementów asymetrycznych stosowanych w układach kierowniczych. Precyzyjne wykonanie gwintów metrycznych o skoku 1.50 mm gwarantuje pewne mocowanie i odporność na wibracje.

• Strona drążka:
  • Średnica gwintu: M24
  • Typ gwintu: Metryczny
  • Skok gwintu: 1.50 mm
• Strona stożka:
  • Średnica gwintu: M20
  • Typ gwintu: Metryczny
  • Skok gwintu: 1.50 mm
  • Długość gwintu: 27 mm

Charakterystycznym elementem tego przegubu jest zastosowanie stożka o parametrach 26,9/30,2 z przełożeniem 1:10, co jest standardem w wielu zastosowaniach przemysłowych i motoryzacyjnych, zapewniającym samocentrowanie i stabilność połączenia.

Zastosowanie i kompatybilność

Przegub kulowy Carraro CI351974 znajduje zastosowanie w maszynach, gdzie wymagana jest wysoka wytrzymałość na obciążenia dynamiczne. Dzięki metrycznym gwintom M24 oraz M20, element ten integruje się z typowymi układami kierowniczymi pojazdów rolniczych i konstrukcji specjalnych.

Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu. Przed zakupem należy zweryfikować wymiary, w szczególności długość roboczą wynoszącą 270 mm oraz średnice gwintów, aby upewnić się, że część odpowiada wymaganiom konkretnego modelu maszyny.
