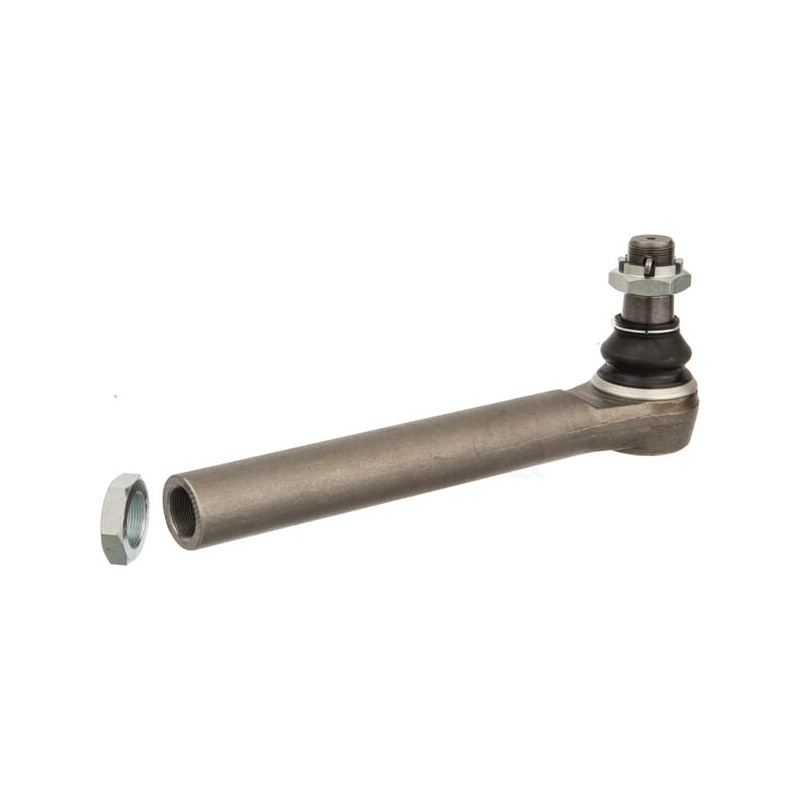

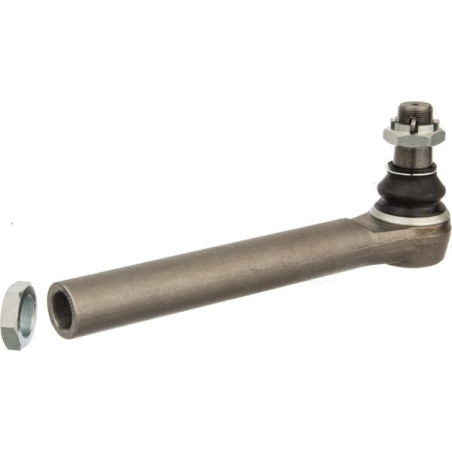

Przegub kulowy prosty, stożek-28,2/32,4-1:10, GW M28x1,5R L-317,

Profesjonalna długa końcówka drążka kierowniczego z gwintem wewnętrznym

Prezentowany produkt to wysokiej klasy przegub kulowy prosty, zaprojektowany jako długa końcówka drążka kierowniczego z gwintem wewnętrznym. Element ten stanowi kluczowy komponent układu kierowniczego w maszynach rolniczych, budowlanych oraz pojazdach użytkowych, zapewniając precyzyjne przenoszenie sił sterujących na koła. Dzięki zastosowaniu metrycznych gwintów o prawym kierunku skrętu oraz solidnej konstrukcji, przegub gwarantuje trwałość i niezawodność nawet w trudnych warunkach eksploatacji.

Produkt charakteryzuje się specyficzną geometrią, dostosowaną do wymagań nowoczesnych układów jezdnych. Długość robocza wynosząca 315 mm oraz całkowita konstrukcja bez zakrzywień pozwalają na łatwy montaż w przestrzennych układach zawieszenia. Precyzyjne wykonanie stożka oraz gwintów zapewnia idealne dopasowanie do współpracujących elementów, eliminując luzy i nadmierne drgania podczas pracy maszyny.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniej końcówki drążka wymaga ścisłego dopasowania wymiarów geometrycznych do oryginalnych podzespołów. Poniższe dane techniczne pozwalają na jednoidentyfikację produktu i weryfikację kompatybilności:

• Długość robocza (A): 315 mm
• Średnica zewnętrzna drążka (B): 40 mm
• Szerokość główki: 40 mm
• Długość stożka (E): 35 mm
• Średnica osadzenia (min/max): 28,8 mm / 32,3 mm
• Zakrzywienie: Nie (przegub prosty)

Specyfikacja gwintów

Produkt wyposażony jest w dwa rodzaje gwintów metrycznych o prawym kierunku skrętu, co jest standardem w większości zastosowań przemysłowych i motoryzacyjnych:

• Strona drążka (C): Gwint wewnętrzny M28 x 1,50 mm. Długość tego odcinka gwintu wynosi 86 mm, co zapewnia dużą powierzchnię styku i stabilność połączenia z drążkiem centralnym.
• Strona końcowa (koło): Gwint zewnętrzny M27 x 1,50 mm. Długość gwintu po stronie koła wynosi 30 mm, umożliwiając pewne mocowanie zwrotnicy lub innego elementu układu kierowniczego.

Zastosowanie i kompatybilność z numerami OEM

Przegub kulowy prosty o indeksie SHP683KR (referencja sklepu: 01284995225S) jest zamiennikiem dla oryginalnych części stosowanych w maszynach czołowych producentów. Zgodność z numerami katalogowymi OEM pozwala na bezproblemową wymianę zużytych elementów bez konieczności modyfikacji układu kierowniczego.

Produkt dedykowany jest do zastosowań w pojazdach i maszynach marek takich jak:

• CATERPILLAR: Numer oryginalny 1534941
• MANITOU: Numer oryginalny 661501

Dzięki precyzyjnemu odwzorowaniu parametrów stożka (zakres średnic osadzenia 28,8–32,3 mm) oraz skoku gwintu 1,50 mm, przegub ten zapewnia pełną interchangeability z częściami oryginalnymi. Jest to rozwiązanie ekonomiczne, nieustępujące jakościowo produktom first-fit, a jednocześnie oferujące znaczną oszczędność kosztów przy zachowaniu pełnego bezpieczeństwa eksploatacji.

Dlaczego warto wybrać ten przegub kulowy?

Wybór odpowiedniej końcówki drążka kierowniczego ma bezpośredni wpływ na precyzję prowadzenia maszyny oraz bezpieczeństwo operatora. Prezentowany model wyróżnia się:

• Solidnością wykonania: Materiały odporne na obciążenia dynamiczne i udarowe.
• Precyzją gwintów: Dokładne skoki i średnice (M28 i M27) zapewniają łatwy montaż i brak luzów.
• Uniwersalnością: Prosta konstrukcja bez zakrzywień ułatwia aplikację w różnych typach maszyn.
• Zgodnością z OEM: Bezpośrednie zamiennictwo dla Caterpillar i Manitou.

Przed zakupem zaleca się weryfikację wymiarów, w szczególności długości roboczej oraz średnic gwintów, z demontowanym elementem, aby upewnić się co do pełnej kompatybilności z danym modelem maszyny.
