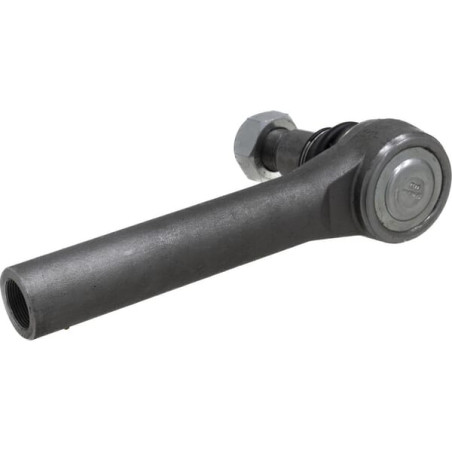

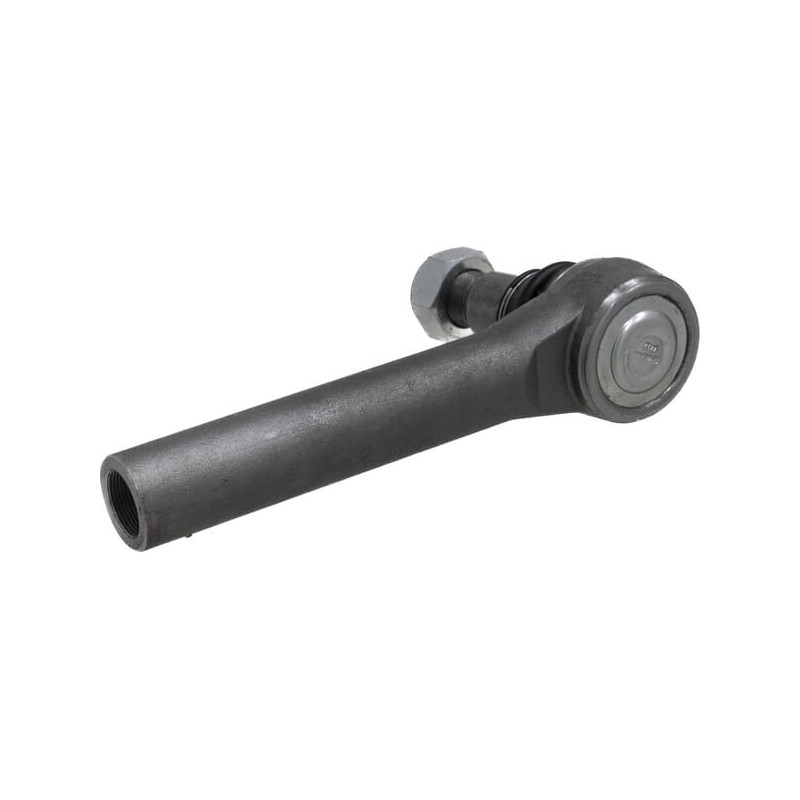

Przegub kulowy prosty, stożek-32,5/36,2-1:10, GW M28x1,5R L-240,

Profesjonalny przegub kulowy prosty do układów kierowniczych

Prezentowany produkt to wysokiej jakości końcówka drążka kierowniczego, zaprojektowana z myślą o precyzyjnym i bezpiecznym sterowaniu w maszynach rolniczych oraz pojazdach użytkowych. Jest to element typu przegub kulowy prosty, charakteryzujący się gwintem wewnętrznym po stronie drążka, co ułatwia montaż i zapewnia stabilne połączenie z mechanizmem kierowniczym. Produkt wyróżnia się solidną konstrukcją, odporną na obciążenia dynamiczne występujące podczas pracy w trudnych warunkach terenowych.

Kluczową cechą tego modelu jest jego uniwersalność wynikająca z precyzyjnie dobranych wymiarów osadzenia. Stożek o zakresie średnic od 32,5 mm do 36,2 mm pozwala na dopasowanie do wielu popularnych typów zwrotnic i ramion kierowniczych. Długość robocza wynosząca 240 mm zapewnia odpowiedni skok i geometrię układu, niezbędną do utrzymania prawidłowego kąta skrętu kół.

Specyfikacja techniczna i parametry geometryczne

Aby zapewnić pełną kompatybilność z istniejącymi układami, producent zastosował standaryzowane parametry gwintów oraz wymiary zewnętrzne. Poniżej znajdują się szczegółowe dane techniczne, które należy zweryfikować przed zakupem:

• Typ elementu: Końcówka drążka kierowniczego (przegub kulowy prosty)
• Długość robocza (A): 240 mm
• Średnica zewnętrzna drążka (B): 40 mm
• Gwint strony drążka (C): M28 x 1,5 mm (metryczny, prawy)
• Średnica osadzenia stożka (D1-D2): min. 32,5 mm – max. 36,2 mm
• Długość stożka (E): 37 mm
• Gwint strony końcowej/koła: M27 x 1,5 mm (metryczny, prawy)
• Zakrzywienie: Nie (element prosty)

Zastosowanie gwintu metrycznego o skoku 1,50 mm po obu stronach elementu ułatwia regulację luzów i ustawienie geometrii kół. Strona drążka posiada gwint wewnętrzny M28, co jest typowym rozwiązaniem dla końcówek montowanych bezpośrednio na drążkach kierowniczych z gwintem zewnętrznym. Natomiast strona końcowa, współpracująca z kołem lub zwrotnicą, wyposażona jest w gwint zewnętrzny M27.

Zastosowanie i kompatybilność

Przegub ten znajduje zastosowanie w naprawach i regeneracjach układów kierowniczych ciągników rolniczych oraz maszyn specjalistycznych. Dzięki standardowym wymiarom stożka i gwintów, element ten może być stosowany jako zamiennik w wielu modelach pojazdów, gdzie wymagana jest wymiana zużytej końcówki drążka.

Warto zwrócić uwagę na numery referencyjne i oznaczenia handlowe, które mogą pomagać w identyfikacji odpowiednika w katalogach części zamiennych. Produkt ten powiązany jest z numerami takimi jak AL22430 oraz VPJ3786, co może ułatwić wyszukanie go w dokumentacji technicznej poszczególnych producentów maszyn.

Montaż przegubu kulowego wymaga dbałości o czystość gwintów oraz odpowiednie dokręcenie elementów zgodnie z momentem obrotowym zalecanym przez producenta pojazdu. Prawidłowo zamontowany element zapewnia precyzję prowadzenia i redukuje luzy w układzie kierowniczym, co bezpośrednio przekłada się na bezpieczeństwo obsługi maszyny.
